Mercury 40 FourStroke - Section 3 B - Carburetor

3
B
CARBURETOR
90-857046R1 NOVEMBER 2001 Page 3B-1
FUEL SYSTEM
Section 3B - Carburetor
Table of Contents
Specifications 3B-1. . . . . . . . . . . . . . . . . . . . . . . . . . .
Special Tools 3B-2. . . . . . . . . . . . . . . . . . . . . . . . . . .
Fuel Lines 3B-4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Carburetor 3B-6. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Intake 3B-8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Carburetor Adjustments 3B-10. . . . . . . . . . . . . . . . . .
Float Level 3B-10. . . . . . . . . . . . . . . . . . . . . . . . . .
Idle Speed 3B-10. . . . . . . . . . . . . . . . . . . . . . . . . . .
Idle Mixture Screw Adjustment 3B-11. . . . . . . . .
Carburetor Removal 3B-12. . . . . . . . . . . . . . . . . . . . .
Carburetor Disassembly 3B-13. . . . . . . . . . . . . . . . . .
Inspection 3B-17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Carburetor Reassembly 3B-19. . . . . . . . . . . . . . . . . .
Carburetor Installation 3B-23. . . . . . . . . . . . . . . . . . .

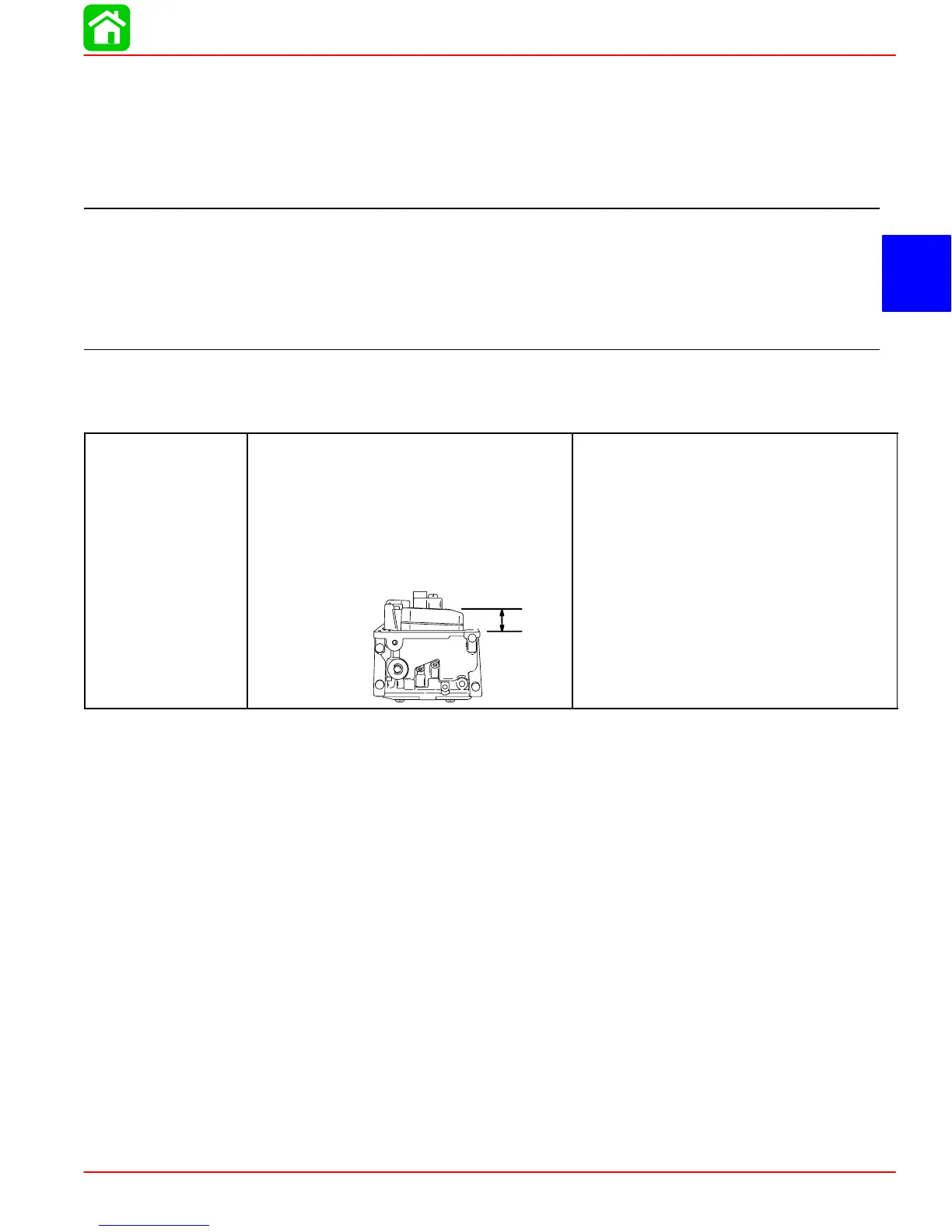

Specifications
CARBURETOR
Idle rpm (Out Of Gear)
Idle rpm (In Forward Gear)
Wide Open Throttle rpm (WOT)
Range
Main Jet Size
Pilot Jet
Idle Jet
Float Height
900 ± 25 rpm
800 ± 25 rpm
5500–6000
#98
#38
#42
0.47-0.63 in. (12.0-16.0 mm)
