1 Overview
© Copyright Reserved Autonics Co., Ltd. 17

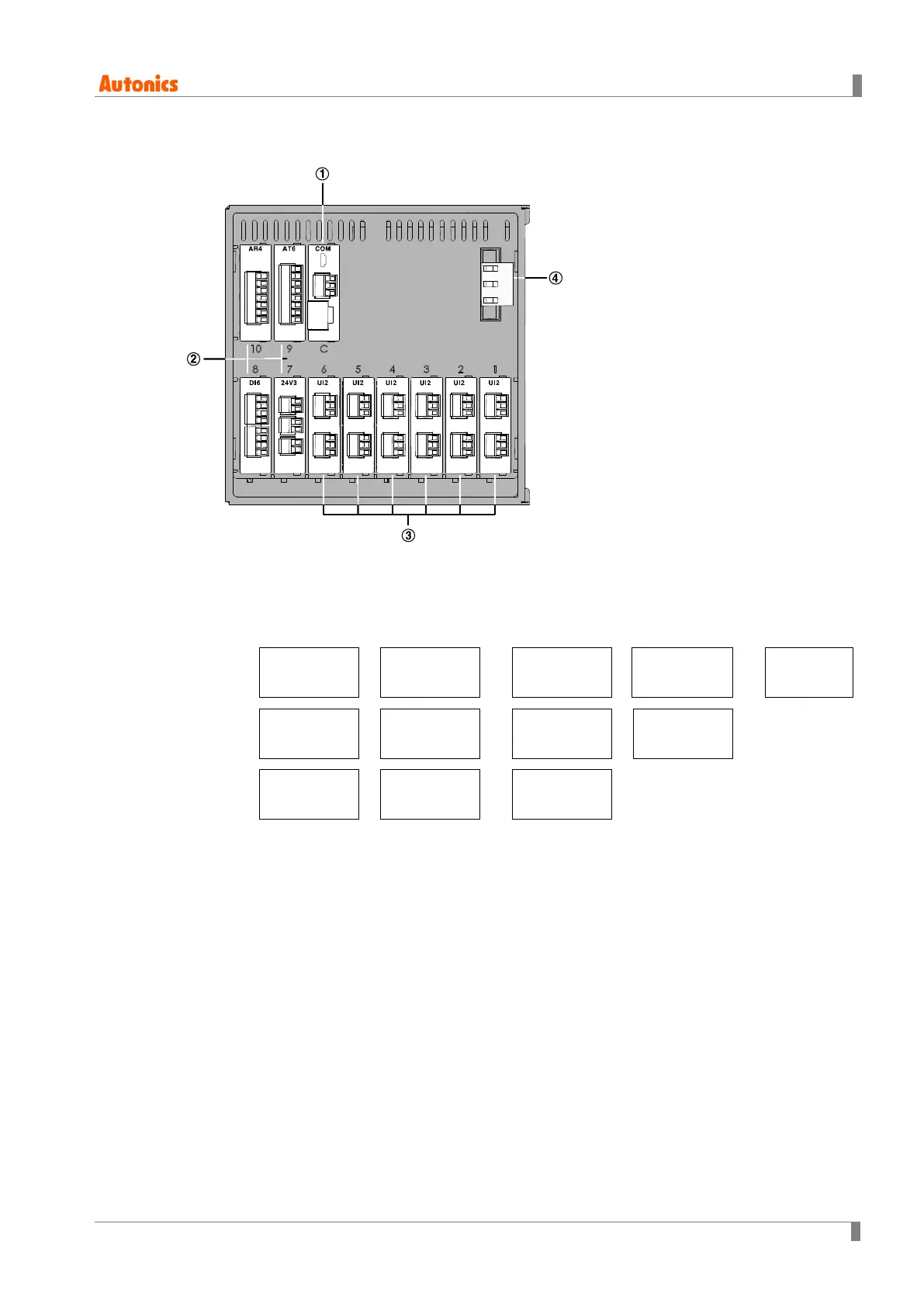

1.4.2 Back side
Slot(C) for connecting communication output card(KRN-COM)
Slot(7to10) for connecting digital input card(KRN-DI6), alarm relay output card(KRN-AR4),
alarm transistor output card (KRN-AT6), transmitter power output card(KRN-24V3)
You can connect total 4EA by combining digital input card, alarm output card, and
transmitter power output card, as below combination example.
KRN-DI6
1EA
+
KRN-AR4
1EA
+
KRN-AT6
1EA
+
KRN-24V3
1EA
= Tot al 4EA
KRN-DI6
2EA
+
KRN-AR4
1EA
+
KRN-AT6
1EA
=
Total 4EA
KRN-AT6
1EA
+
KRN-24V3
3EA
= Total 4EA
Slot(1 to 6) for connecting universal input card(KRN-UI2)
Power connecting part (100-240VAC, 50/60Hz)
Above back side image is connected every otuput card to help your understand.
