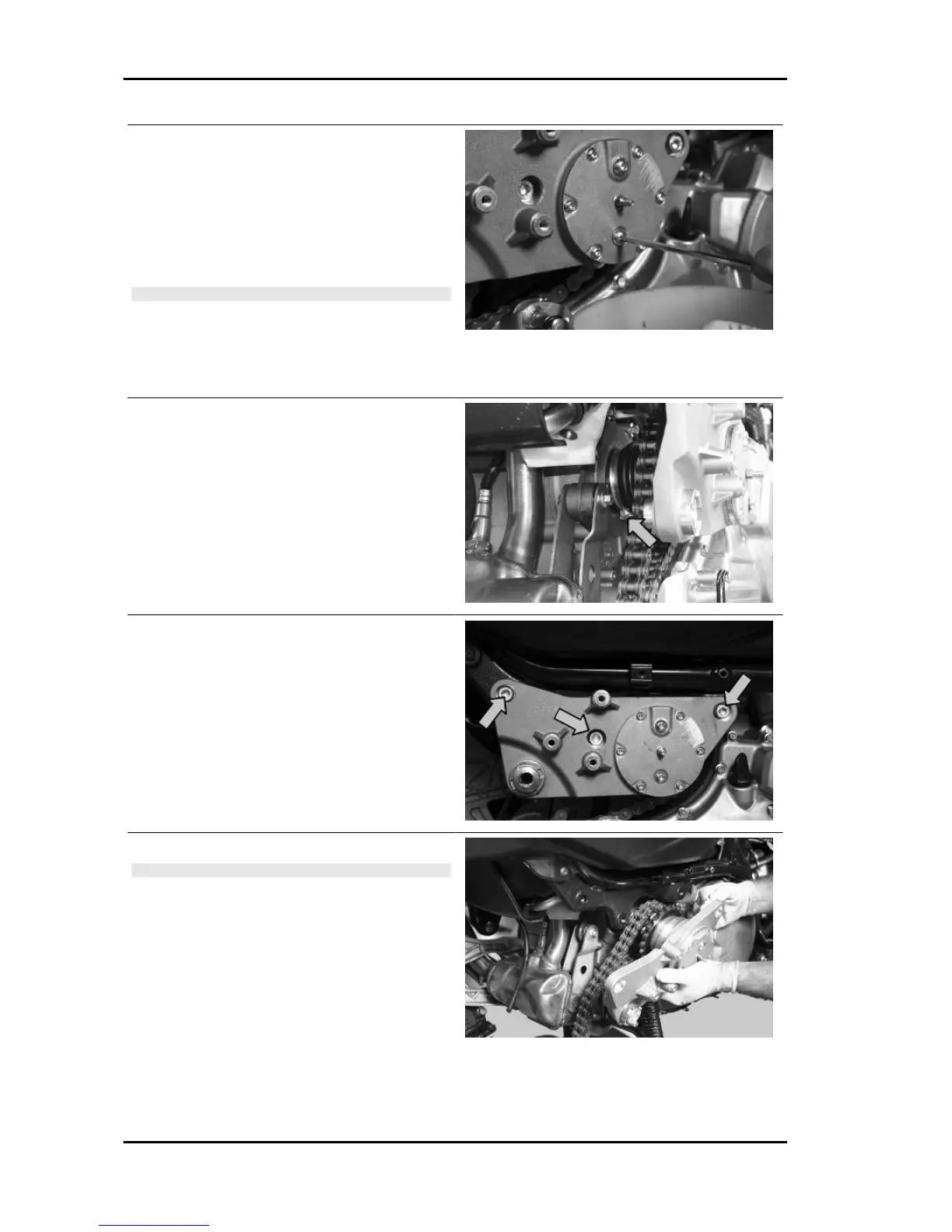

SMONTAGGIO GRUPPO PIGNONE
- Rimuovere l'asse del forcellone posteriore.
- Rimuovere la pedana poggiapiedi e la fiancata
dal lato destro.
- Predisporre un recipiente di capacità adeguata e
svitando la vite inferiore scaricare l'olio.
CAUTION
NON È POSSIBILE SCARICARE TUTTO L'OLIO
CONTENUTO DALLA VITE DI SCARICO. PRE-
STARE ATTENZIONE DURANTE LO SMON-
TAGGIO E LA REVISIONE A NON DISPER-
DERE L'OLIO CONTENUTO ALL'INTERNO.
- Tirare la catena, fino a quando la vite di serraggio
della cuffia di tenuta olio, solidale con l'asse grup-
po pignone, sia in una posizione che permetta
l'accesso di un cacciavite.
- Allentare la vite di serraggio.
- Svitare le tre viti di collegamento al telaio.
- Rimuovere il gruppo pignone completo di catena.
N.B.
PRESTARE ATTENZIONE ALL'OLIO RIMA-
NENTE NELLA CUFFIA DI TENUTA.
Engine GP 800 i.e.
ENG - 20
