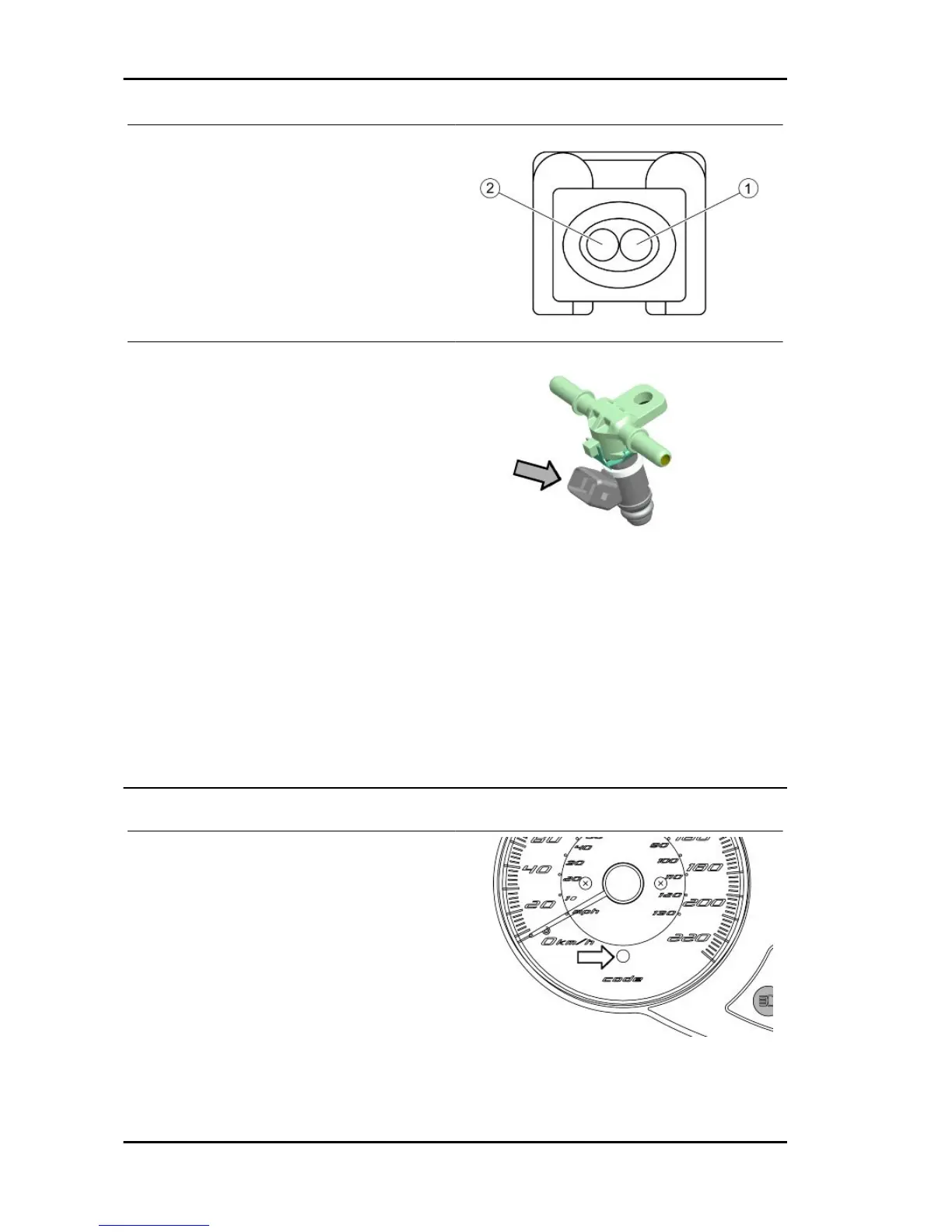

FRONT CYLINDER INJECTOR CONNECTOR
1. Control unit (Blue)
2. Injection load relay (Black-Green)
FUEL INJECTOR
Type: 4 holes
Conicity of the nozzle: 24°
Resistance at terminals: 13.7 ÷ 15.2 Ohm
Scollegare il connettore dell'iniettore.
Commutare in "ON".
Eseguire la diagnosi attiva iniettore tramite palmare.
Verificare la presenza di tensione 12V ai capi del connettore durante le attivazioni.
In caso contrario verificare la linea di massa tra pin 37 connettore centralina motore e il pin 1 del con-
nettore iniettore cilindro anteriore e tra pin 28 connettore centralina e il pin 1 del connettore iniettore
cilindro posteriore.
Verificare la linea +12V tra teleruttore carichi iniezione e pin 2 connettore iniettore.
Immobiliser circuit
The EMS system is independent from the immo-
bilizer antitheft device.
Its functions are:
- Start-up enabled by key recognition.
- Deterrent flashing.
The system consists of:
-EMS system control unit
- Decoder
Injection GP 800 i.e.
INJEC - 16
