MAN0923_Issue 3_04/15 Touchpoint Pro
Operating Instructions
Navigationsleiste
WebServer
Eingänge
· Kanallistenansicht:
· Kanal-ID
· Kanalstandortbezeichnung
· Gassignatur
· Analoger Wert
· Einheit
· Status
· Systeminteraktion (Pop-up):
· Alarm zurücksetzen
· Kanal sperren/aktivieren
· ...
· Zugriff auf „Trend-Diagramm“,
„Detailansicht“, „Gas-Kalibrierung“,
„Signal anzeigen“ usw.
Systemstatus
· Logo
· Systemkennzeichnung
· Systemstatus für Alarm
· Systemstatus für Fehlert
· Systemstatus für Sperrung
· Systemstatus für Warnung
· Datum/Uhrzeit
· Schaltflächen für den Zugriff auf andere
Bildschirme
Startbildschirm
· Logo/Begrüßungsmeldung
· Diagnosemeldungen (dynamische
Anzeige)
Ausgänge
· Kanallistenansicht
· Kanal-ID
· Kanalstandortbezeichnung
· Status
· Systeminteraktion (Pop-up)
· Alarm zurücksetzen
· Kanal sperren/aktivieren
· Kanal Zwangsführung/normal
Aktive Ereignisse
· Ereignislistenansicht:
· Zeitstempel
· Kanal-ID
· Kanalstandortbezeichnung
· Status (Alarm, Fehler usw.)
· Systeminteraktion (Pop-up):
· Alarm zurücksetzen/bestätigen
· Kanal sperren/aktivieren
· Trend-Diagramm
· Detailansicht
· ...
Ereignis-Verlauf
· Ereignislistenansicht
· Kanal-ID
· Zeitstempel
· Kanalstandortbezeichnung
· Ereignisbeschreibung
· Startzeit, Endzeit
<< Möglichkeit zur Navigation zu Seiten >>
Extras
· System-Konfiguration
· Allgemeine Einstellungen
· Diagnose
· Report
· Hilfe
· SD-Karte
· Ereignis-Verlauf
Globale Einstellungen
· Servicekontakt-Einstellungen
· TCP/IP-Einstellungen
· Modbus Settings (Modbus-
Einstellungen)
· Bedienfeldkonfiguration
· Regionale Einstellungen
· Komponenten-Update
· System-ID
Input Detail
(Eingangsdetails)
· Kanalstandortbezeichnung
· Kundenspezifische Kanal-ID
· Alarm- und Fehlerzustände
· Details zum Fehler
· Alarm-, STEL/LTEL- und
Fehlerschwellen
· Analoger Wert
· Zugriff auf Systeminteraktion
TCP/IP-Einstellungen
· MAC-Adresse
· Netzwerkstatus
· IP-Adresse
· Subnetzmaske
· Standard-Gateway
· IP-Adresse des Druckers
Modbus-Einstellungen
· Schnittstellenparameter:
· Baudrate
· Parität
· ...
· Primäre Slave-Adresse
· Secondary Slave Address
(Sekundäre Slave-Adresse)
Bedienfeldkonfiguration
· Zeit für Hintergrundbeleuchtung
(Ausschaltzeitpunkt)
· Kennzeichnung für den Zweck des
Systems
· Kundenname
· Kundenstandort
· Hardware-Version
Zugriff auf:
Bedienfeld kalibrieren
Hilfe
· Datum der letzten
Konfigurationsänderung
· Konfigurationsversion (Zähler)
· Vorheriger Benutzer
· System-ID
Bildschirme
· Servicekontakt
· Info
Diagnose
· Für CCB-M, CCB-R und jedes E/A-Modul
o Modulname
o Modultyp
o Status
o Version
o Fehleranzahl (für E/A-Module)
· Version der lokalen Benutzeroberfläche
Servicekontaktdaten
(nur in der Ansicht aller Daten)
Servicekontaktdaten:
· Name des Servicetechnikers
· Telefonnummer des Servicetechnikers
· Name des Servicezentrums
· Telefonnummer des Servicezentrums
Systemkonfiguration
· System-Installation
· CCB-Verwaltung
· Benutzer-Verwaltung
Service Contact
Settings
(Servicekontakt-
Einstellungen)
Daten des Servicetechnikers (Bearbeiten):
· Name des Technikers
· Telefonnummer des Technikers
Daten des Servicezentrums (Bearbeiten):
· Name des Zentrums
· Telefonnummer des Zentrums
Regionale Einstellungen
· Sprachwahl
· Datums-/Uhrzeiteinstellungen
· Zeitzone
Trend
· Trend-Diagramm
· Alarmschwellen als Linien im Trend-
Diagramm
· Zeiträume
· Zoom
· (Min/Max)
Report
· Konfigurationsbericht
· Ereignisbericht
· Trendbericht
· Alle Ereignisse
· Kalibrierungsbericht
Kalibrierung
· Sensorsignal
· Gaskonzentration
· Kalibrierungsdatum (letzte
Kalibrierung und Fälligkeitsdatum)
· Fehler
· Warnung
· Sperrung
· Zugriff auf:
· Gas-Kalibrierung/Bereichs-Justierung
· Gas-Kalibrierung/Nullpunkt-Justierung
· Gas-Kalibrierung/Erste Bereichs-
Justierung

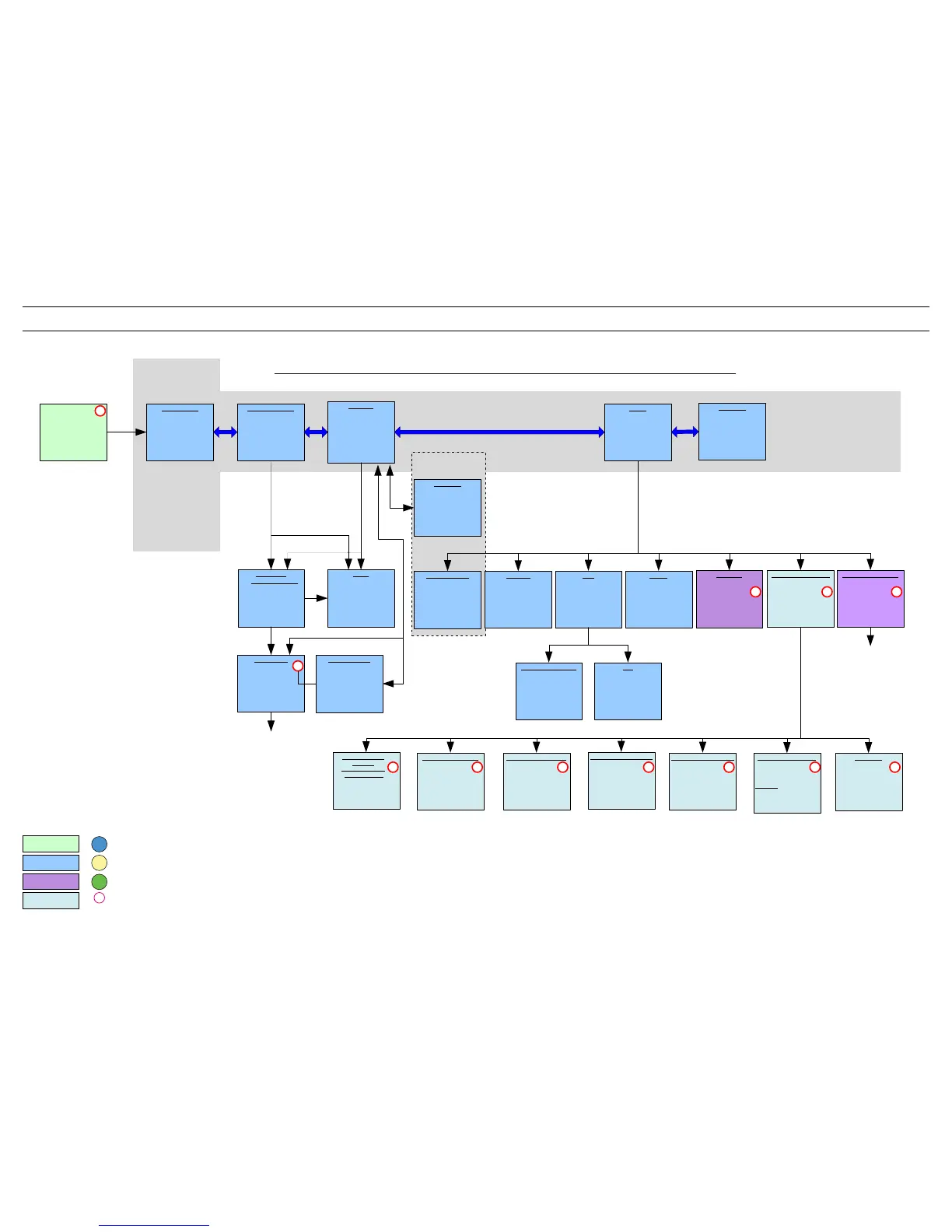

Touchpoint Pro-Menüfolge für lokale Benutzeroberfläche und Webserver
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Info
(nur in der Ansicht aller Daten)
Informationen zur Systemversion:
· KZP
· KOK
· Lokale Benutzeroberfläche
· Webserver
· Modbus
· Sensorkatalog
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Sicherheit
· An-/Abmelden
Anzeige:
· Benutzername
· Passwort <für Benutzername>
· Zugriffsebene
Siehe Datenblatt
„Kalibrierung der lokalen
Benutzeroberfläche“
Nicht
beim
Web-
server
SD-Karte
Informationen (statische Daten, beim
Anzeigen abgerufene Daten)
· SD-Kartenstatus (eingesetzt/entfernt)
· Belegter Speicherplatz (über/unter 80 %)
· Gesamter Speicherplatz
· Freier Speicherplatz
Nur in lokaler Benutzeroberfläche verfügbar
· SD-Karte entfernen
Nicht
beim
Web-
server
Navigationsleiste
Lokale
Benutzeroberfläch
e und Webserver
Komponenten-Update
Zugriff auf Optionen:
· Softwareaktualisierung
· Aktualisierung des Sensorenkatalogs
· Webserverzertifikat: Update
· Webserverzertifikat entfernen
Für jede Option
:
· Zu installierende Version der neuen
Komponente anzeigen
· Version der momentan installierten
Komponente anzeigen
· Bestätigen/Abbrechen vor Beginn der
Aktualisierung
System-ID
· System-ID <Eingabe>
· System-ID <Bestätigung>
Nicht
beim
Web-
server
Nicht
beim
Web-
server
Signal anzeigen
· Kanalbezeichnung
· Rohsignal (Wert)
· Fehler
· Warnung
· Sigistorstrom (nur mV)
Fortsetzung in
„Menü ‚System-Konfiguration’
für lokale Benutzeroberfläche und
PC-Konfigurationssoftware“
18. Appendix 5 - User Interface Software Menu Structure
18.1.1 Screen Navigation Sequence for Local UI and WebServer
Legend
System Booting:
Local UI
Screen # for Booting
Screen # for Visualisation
Screen#forConguration
Screen not required for WebServer
Visualisation:
Local UI
Web Server
System Conguration
Local UI
PCCongurationSoftware
COB and Touch Panel Settings
Local UI
PCCongurationSoftware
B
XXX
V
XXX
C
XXX
No
Web
To Next Page
