AUTODIAGNOSTIC 9

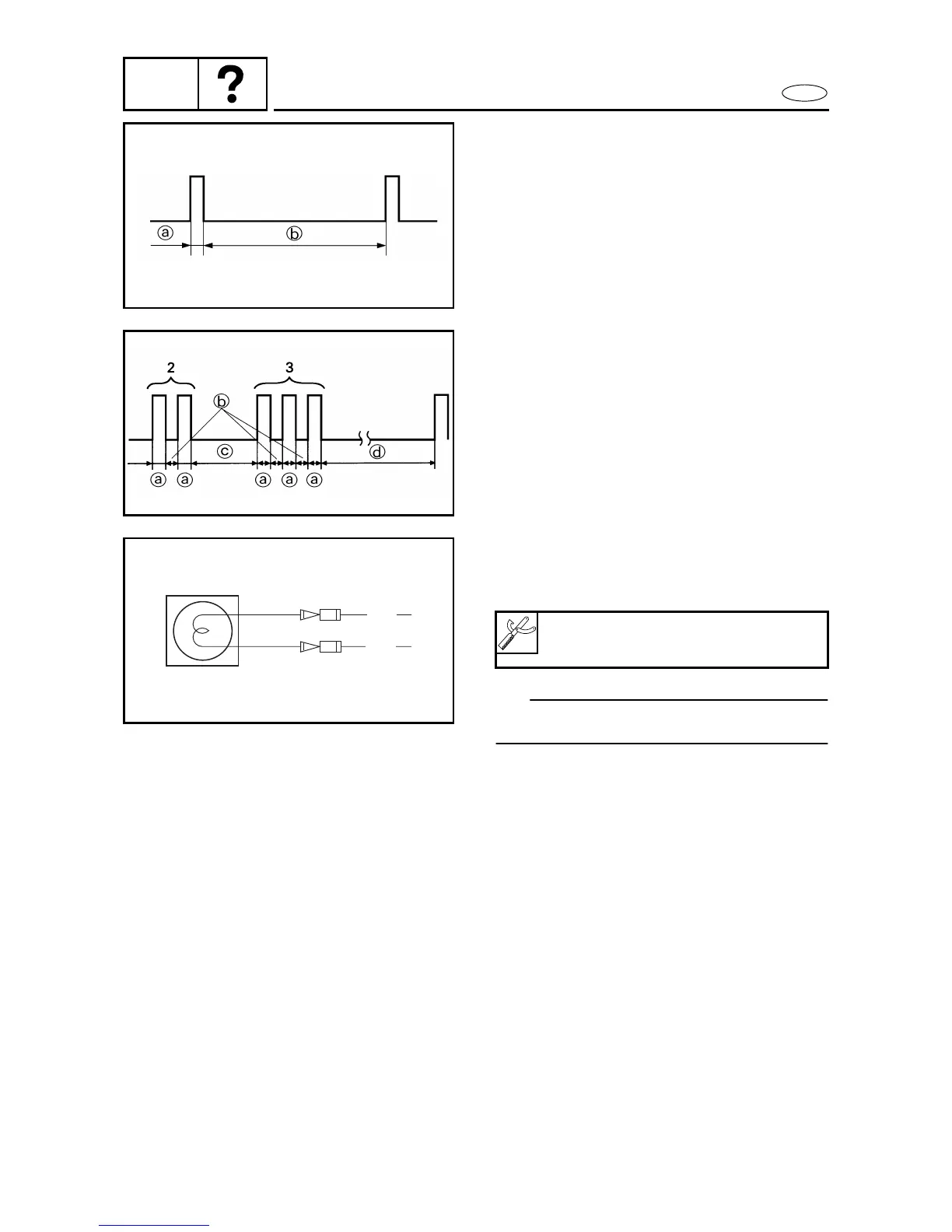

INDICATION DU CODE DE DIAGNOSTIC
1. Etat normal
(aucune pièce défectueuse ni aucun traitement anormal
n’est constaté(e))
Un seul clignotement apparaît toutes les 4,95 secondes.
a
: Allumé, 0,33 seconde
b
: Eteint, 4,95 secondes
9010
2. Indication de code de problème
Exemple: L’illustration indique le numéro de code 23.
a
: Allumé, 0,33 seconde
b
: Eteint, 0,33 secondes
c
: Eteint, 1,65 secondes
d
: Eteint, 4,95 secondes
9020
DIAGNOSTIC DU SYSTEME DE COMMANDE
ELECTRONIQUE
1. Installer:
• Indicateur de diagnostic
N.B.:
Pendant le diagnostic, tous les fils électriques doivent être con-
nectés correctement.
Voyant d’avertissement
6Y5-83536-10 (douille)
6Y5-83517-00 (soupape)
L/W
R/B
9030
2. Vérifier:
• Code de diagnostic
Code 1 indiqué
→
Normal.
Code 13 - 29 indiqué
→
Vérifier les pièces concernées.
Code 33 - 44 indiqué
→
Remplacer le bloc CDI.
AUTODIAGNOSTIC
5
