AUTODIAGNÓSTICO
9

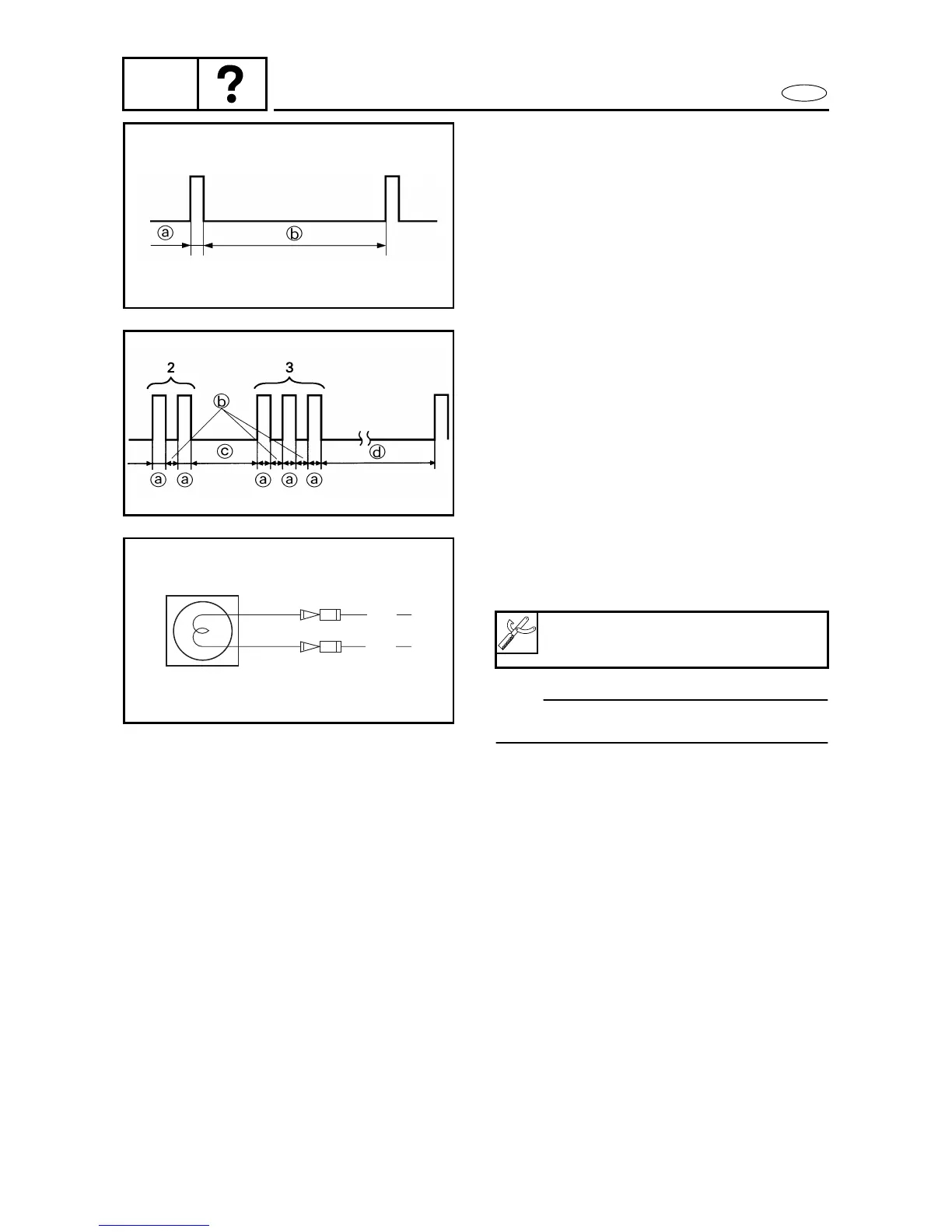

INDICACIÓN DE CÓDIGOS DE DIAGNÓSTICO
1. Estado normal
(no se observa ninguna pieza averiada ni ningún proceso
irregular)
Emite un sólo destello cada 4,95 segundos.
a
: Encendido, 0,33 segundos
b
: Apagado, 4,95 segundos
9010
2. Indicación de códigos de problemas
Ejemplo: La ilustración indica el número de código 23.
a
: Encendido, 0,33 segundos
b
: Apagado, 0,33 segundos
c
: Apagado, 1,65 segundos
d
: Apagado, 4,95 segundos
9020
DIAGNÓSTICO DEL SISTEMA DE CONTROL
ELECTRÓNICO
1. Instale:
• Indicador de diagnóstico
NOTA:
Cuando realice este diagnóstico todos los cables eléctricos
deben estar correctamente conectados.
Luz de advertencia
6Y5-83536-10 (casquillo)
6Y5-83517-00 (válvula)
L/W
R/B
9030
2. Compruebe:
• Código de diagnóstico
Indica el código 1
→
Normal.
Indica el código 13 - 29
→
Compruebe los elementos
correspondientes.
Indica el código 33 - 44
→
Reemplace la unidad CDI.
AUTODIAGNÓSTICO
5
