Harris Corporation Constellation™
Detailed Installation Procedures 3-17
INSTALLATION
AND
COMMISSIONING
4xDS3 Configuration

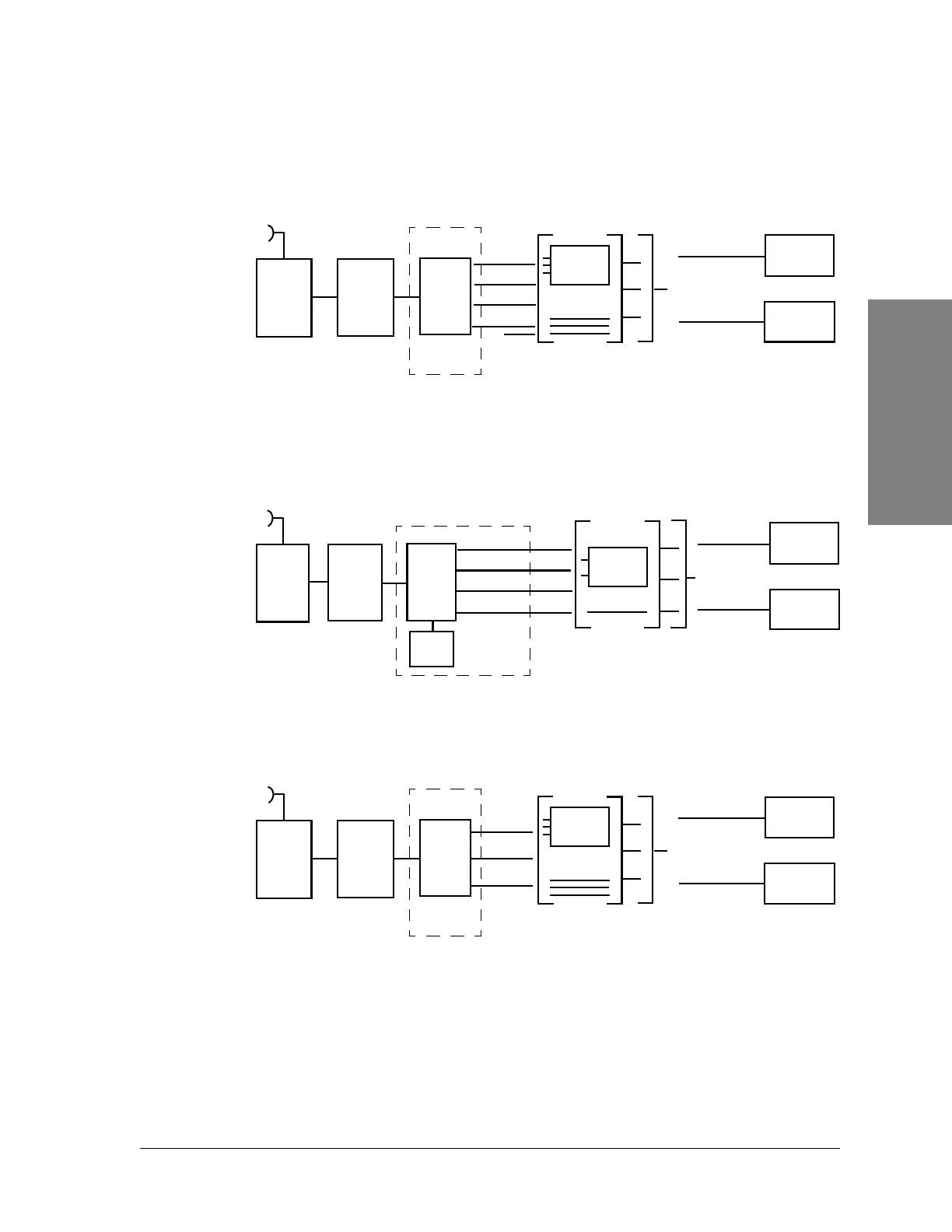

Figure 3-8: Interconnection cabling, 4xDS3 configuration
3xDS3 + 28 DS1
Figure 3-9: Interconnection cabling, 3xDS3 + 28 DS1
configuration
3xDS3 Configuration
Figure 3-10: Interconnection cabling, 3xDS3 configuration
Radio
Modem
HLM
DS3-2
or
DS3
Jackfield
DS3 Radio
Repeater
DS3
Multiplexer
Application 1
Application 2
or
or
DS3-1
DS3-3
Avaya 734 cables, or equivalent.
DS3-4
Radio
Modem
HLM
DS3-2
or
DS3
Jackfield
DS1 Radio
Repeater
DS3
Multiplexer
Application 1
Application 2
or
or
DS3-1
M12
Units
28 DS1
For DS3: Avaya 734 cables, or equivalent.
For DS1: See
Tab le 3 -8
.
DS3-3
Radio
Modem
HLM
DS3-2
or
DS3
Jackfield
DS3 Radio
Repeater
DS3
Multiplexer
Application 1
Application 2
or
or
DS3-1
DS3-3
Avaya 734 cables, or equivalent.
