Analog & Digital IF
A2 Analog I.F. Assembly Description
A2 Analog IF Assembly Connections
The connections to and from the A2 Analog IF assembly are as listed in Table
10-3 and as illustrated in Figure 10-1.

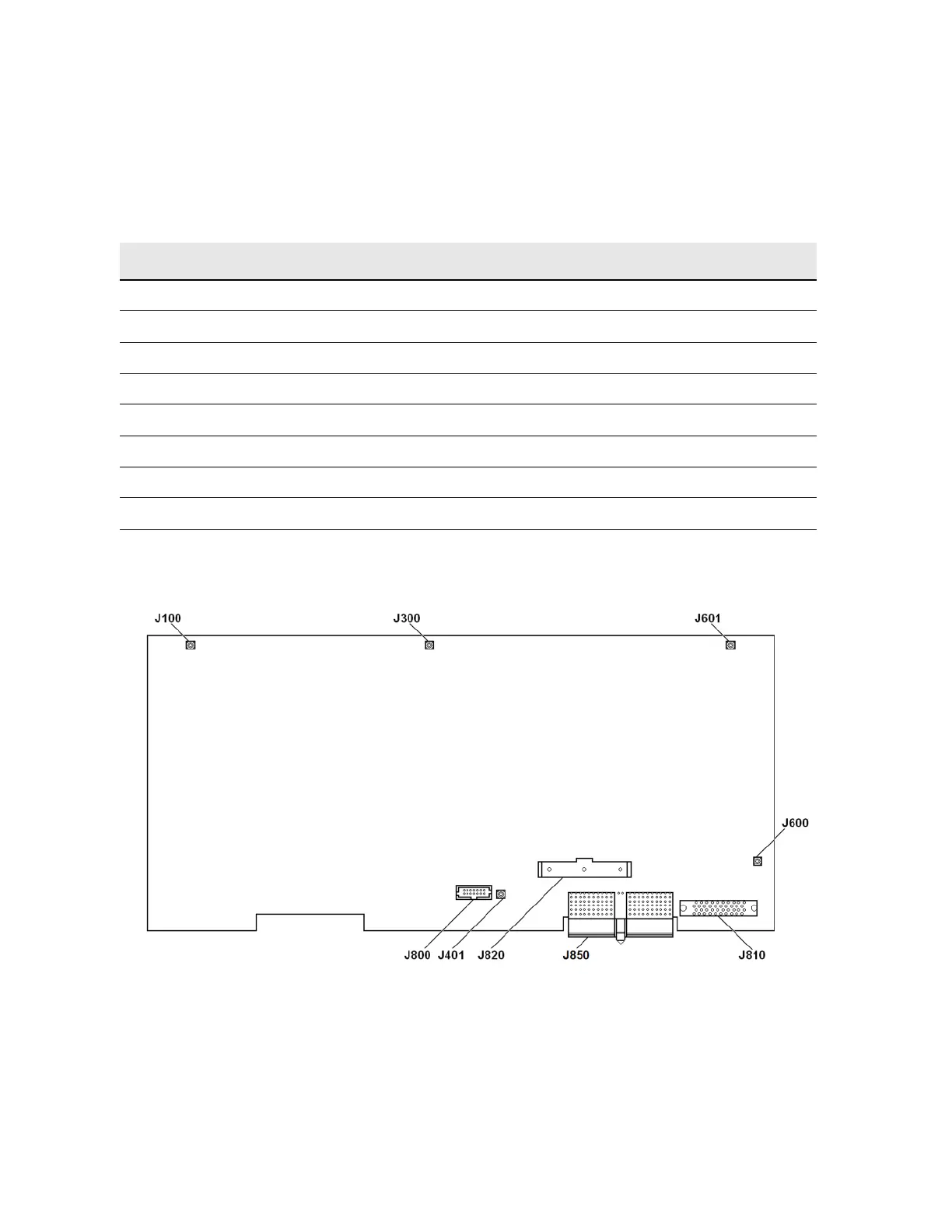

Figure 10-1 A2 Analog IF Assembly Connections
Table 10-3 A2 Analog IF Assembly Signals
Port Description To/From Cable Frequency
J100 IF Input A15 Front End Control J900 W16 322.5 MHz
J300 LO Input A16 Reference J711 W19 300 MHz
J401 Not Used n/a n/a n/a
J600 Not Used n/a n/a n/a
J601 IF Output A3 Digital IF J19 W17 22.5 MHz
J800 JTAG Programming n/a n/a n/a
J810 Not Used n/a n/a n/a
J820 Bias and Control A3 Digital IF J20 W7 n/a
J850 Not Used n/a n/a n/a
