7.3 Cursor-Messungen
Die Cursor-Messung ermittelt die Ergebnisse an den aktuellen Cursor-Positionen. Die
Cursor-Linien können manuell auf feste Positionen gesetzt werden oder sie können
der Messkurve folgen.
Welche Ergebnisse verfügbar sind, hängt vom Cursor-Typ und vom Typ der Messkurve
ab.

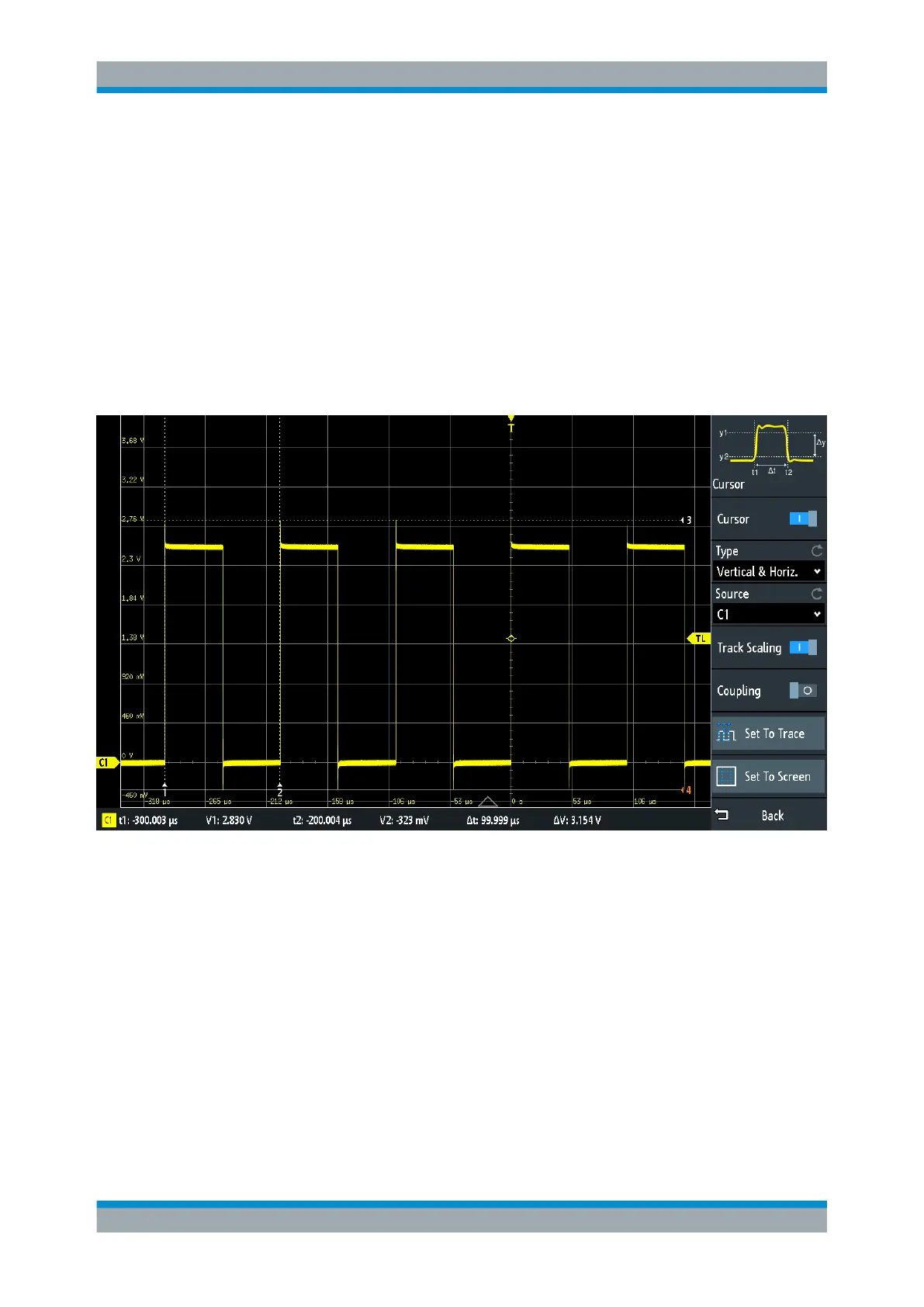

Bild 7-3: Cursor-Messung mit vertikalen und horizontalen Cursorn und Setzen (Set To Trace)
Ergebnisse = unter dem Raster
Cursor-Linien 1, 2, 3 = nicht aktiv
Cursor-Linie 4 = aktiv, kann mit dem [Navigation]-Drehknopf verschoben werden
Cursor-Messungen konfigurieren
1. Drücken Sie die Taste [Cursor].
Die Cursor werden mit der letzten Einstellung aktiviert.
2. Drücken Sie erneut die Taste [Cursor].
Das Menü „Cursor“ wird geöffnet.
3. Wählen Sie den „Messart“ (Type) des Cursors aus.
