12.6.4 LIN-Decodierungsergebnisse
Sobald die Konfiguration des seriellen Busses abgeschlossen ist, kann das Signal
decodiert werden:
1. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode).
2. Wählen Sie im Menü „Anzeige“ (Display) die Einstellungen für die Ergebnisanzeige
aus.
Siehe Kapitel 12.1.2, "Decodierungsergebnisse anzeigen", auf Seite 181.
3. Aktivieren Sie im Menü „Bus- tabelle“ (Bus Table) die „Bus- tabelle“ (Bus Table).
Passen Sie die Tabelleneinstellungen an.
Siehe auch Kapitel 12.1.3, "Bustabelle: Decodierungsergebnisse", auf Seite 182.
Das Gerät erfasst und decodiert das Signal gemäß der Protokolldefinition und den
Konfigurationseinstellungen.
Die Farbcodierung der verschiedenen Protokollabschnitte und Fehler erleichtert die
Interpretation der visuellen Anzeige. Je nach horizontaler Skala werden die Decodie-
rungsinformationen verdichtet oder gedehnt. Zur Anzeige der Ergebniswerte sind ver-
schiedene Datenformate verfügbar.

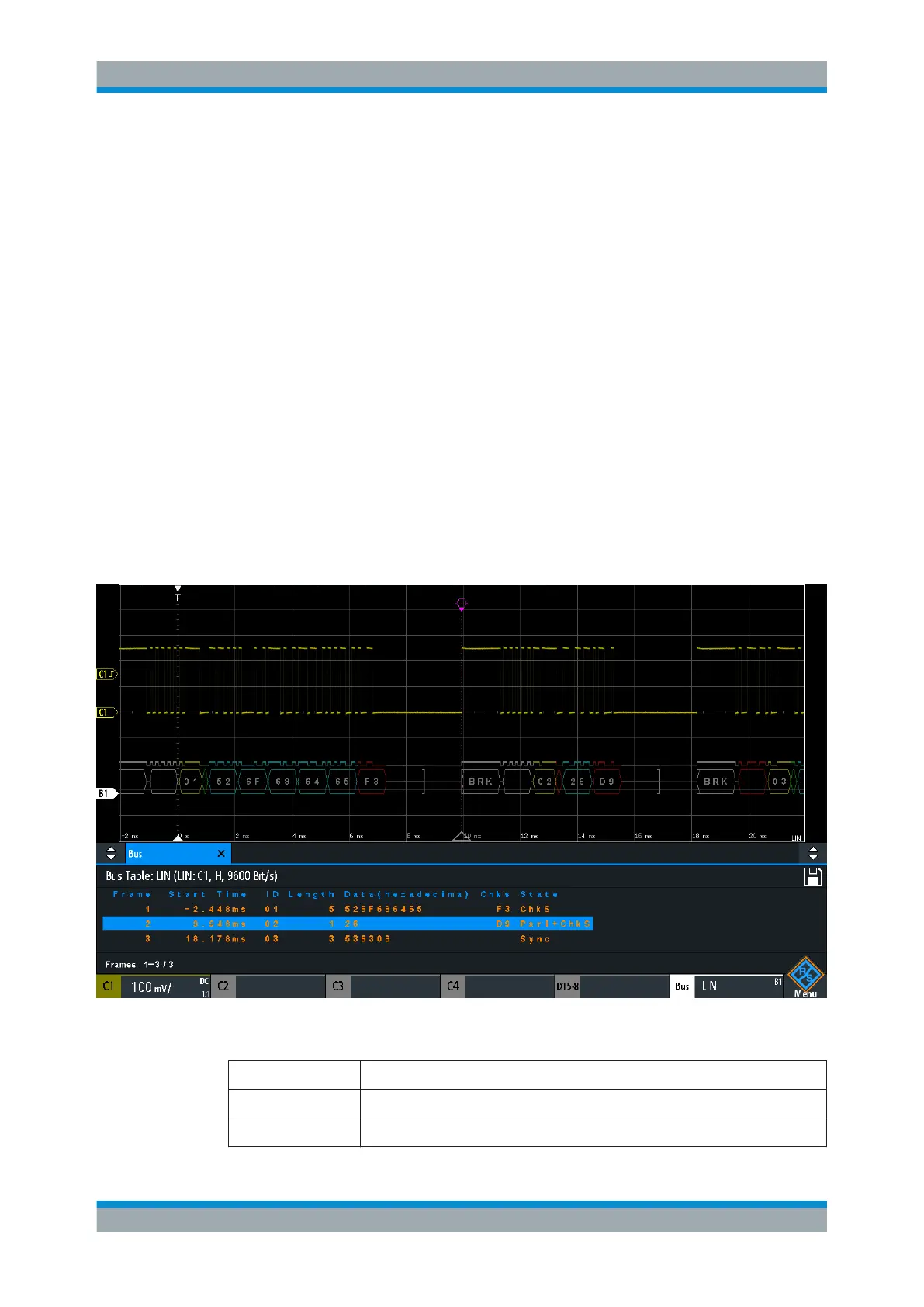

Bild 12-31: Decodiertes LIN-Signal mit Bustabelle, Triggern auf Framestart
Tabelle 12-5: Inhalt der LIN-Frametabelle
Spalte Beschreibung
Startzeit Zeit des Framestarts in Bezug zum Triggerzeitpunkt
ID Identifier-Wert, hexadezimaler Wert
LIN (Option R&S RTB-K3)
