Sie können 2 Protokollbusse konfigurieren und einen der konfigurierten Busse zur
Analyse auswählen.
● Protokoll - Allgemeine Einstellungen.....................................................................179
● Decodierungsergebnisse anzeigen.......................................................................181
● Bustabelle: Decodierungsergebnisse....................................................................182
● Busbeschriftungen................................................................................................ 183
● Label-Liste.............................................................................................................184
12.1.1 Protokoll - Allgemeine Einstellungen
► Drücken Sie zum Öffnen der Protokolleinstellungen die Taste [Protocol].
Die allgemeinen Einstellungen im Menü „Protokoll“ geben den Bustyp an und führen zu
weiteren Menüs zum Anpassen der Anzeige des decodierten Bussignals.

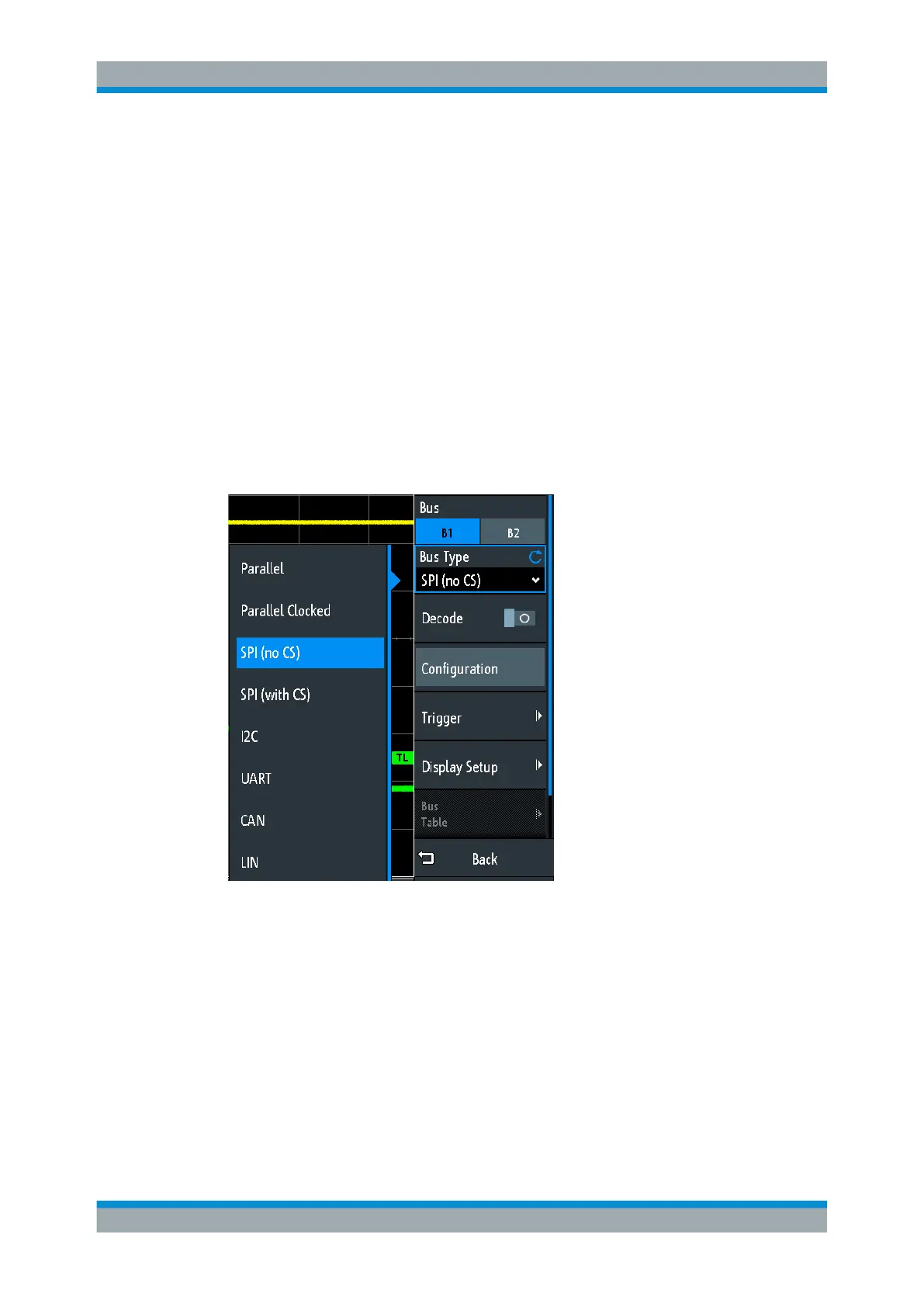

Bild 12-1: Protokollmenü mit eingeblendeten Bustypen
Bus
Gibt den Bus an, der konfiguriert und analysiert werden soll.
Bus Typ (Bus Type)
Gibt den Bus- oder Schnittstellentyp für die Analyse an. Welche Busse verfügbar sind,
hängt von den installierten Optionen ab.
Fernsteuerbefehl:
BUS<b>:TYPE auf Seite 409
Grundlagen der Protokollanalyse
