Rohde & Schwarz RTB2004 - Polarität (Polarity); TX; RX; Quelle (TX; RX; Source)

Analyse serieller Busse
R&S
®
RTB2000
207Bedienhandbuch 1333.1611.03 ─ 05
UART-Konfigurationseinstellungen

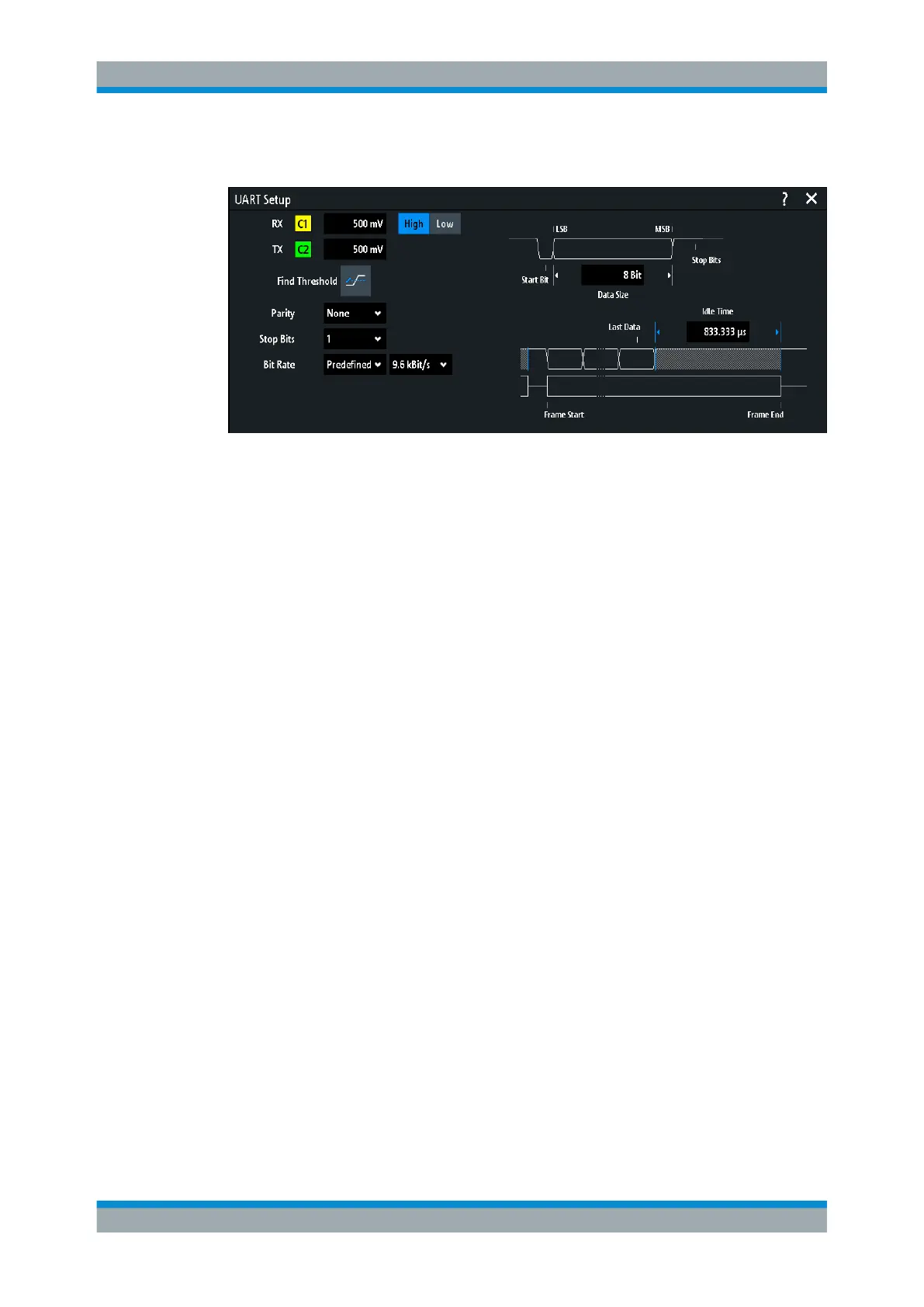

Bild 12-17: UART-Einstellungsdialog
TX / RX / Quelle (TX / RX / Source)............................................................................207
Polarität (Polarity)........................................................................................................207
Schwellwert (Threshold), Schwelle suchen (Find Threshold)..................................... 208
Parität (Parity)............................................................................................................. 208
Stoppbits (Stop Bits)................................................................................................... 208
Bitrate (Bit Rate)..........................................................................................................208
Datenbits (Data Size)..................................................................................................208
Pausenzeit (Idle Time)................................................................................................ 209
TX / RX / Quelle (TX / RX / Source)
Geben den Eingangskanal der UART-Leitungen an. Dies sind die Empfangsleitung
(RX) und die optionale Sendeleitung (TX).
Wenn die MSO-Option R&S RTB-B1 installiert ist, können Sie Logikkanäle als Quelle
nutzen.
Hinweis: TX ist nur für Bus 1 verfügbar. Für Bus 2 können Sie nur eine „Quelle-“-Lei-
tung angeben. Die TX-Leitung belegt eine zweite Busleitung. Deshalb ist Bus 2 nicht
verfügbar, wenn TX Bus 1 belegt.
Fernsteuerbefehl:
BUS<b>:UART:RX:SOURce = BUS<b>:UART:DATA:SOURce auf Seite 434
BUS<b>:UART:TX:SOURce auf Seite 434
Polarität (Polarity)
Gibt an, ob die gesendeten Daten High aktiv (High = 1) oder Low aktiv (Low = 1) sind.
Die Einstellung betrifft beide Leitungen.
High aktiv wird beispielsweise für Steuersignale verwendet, während Low aktiv für
Datenleitungen definiert ist (RS-232).
Fernsteuerbefehl:
BUS<b>:UART:DATA:POLarity auf Seite 435
BUS<b>:UART:POLarity auf Seite 435
UART / RS232 (Option R&S
RTB-K2)
