Messkurvenanalyse
R&S
®
RTB2000
79Bedienhandbuch 1333.1611.03 ─ 05
„Division“
Teilt die Werte der ersten Quelle durch die Werte der zweiten Quelle:
Quelle 1 / Quelle 2
Wenn die zweite Quelle kleine Amplituden hat, erhöht sich das
mathematische Ergebnis schnell. Wenn die zweite Quelle null kreuzt,
läge das Ergebnis im Bereich +∞ bis -∞. In diesem Fall wird für die
Berechnung statt 0 V der Wert verwendet, der das niedrigstwertige
Bit (LSB) des zweiten Operanden darstellt. Bei einem 8-Bit-Wert ist
dies beispielsweise 1/256.
Fernsteuerbefehl:
CALCulate:QMATh:OPERation auf Seite 304
6.3 Referenzmesskurven
Zum Vergleichen von Messkurven und Analysieren von Differenzen zwischen den Kur-
ven können Referenzmesskurven angezeigt werden.
Referenzmesskurven sind Messkurvendaten, die in internen Referenzspeichern ent-
halten sind. Es sind vier Referenzmesskurven verfügbar, die angezeigt werden kön-
nen: R1 bis R4.
Die Anzeige einer Referenzmesskurve ist von der Anzeige der Quellenmesskurve
unabhängig; Sie können die vertikalen und auch die horizontalen Skalierungen und
Positionen ändern. Die aktuelle Skalierung ist in der Messkurven-Kompaktanzeige der
Referenzmesskurve angegeben.

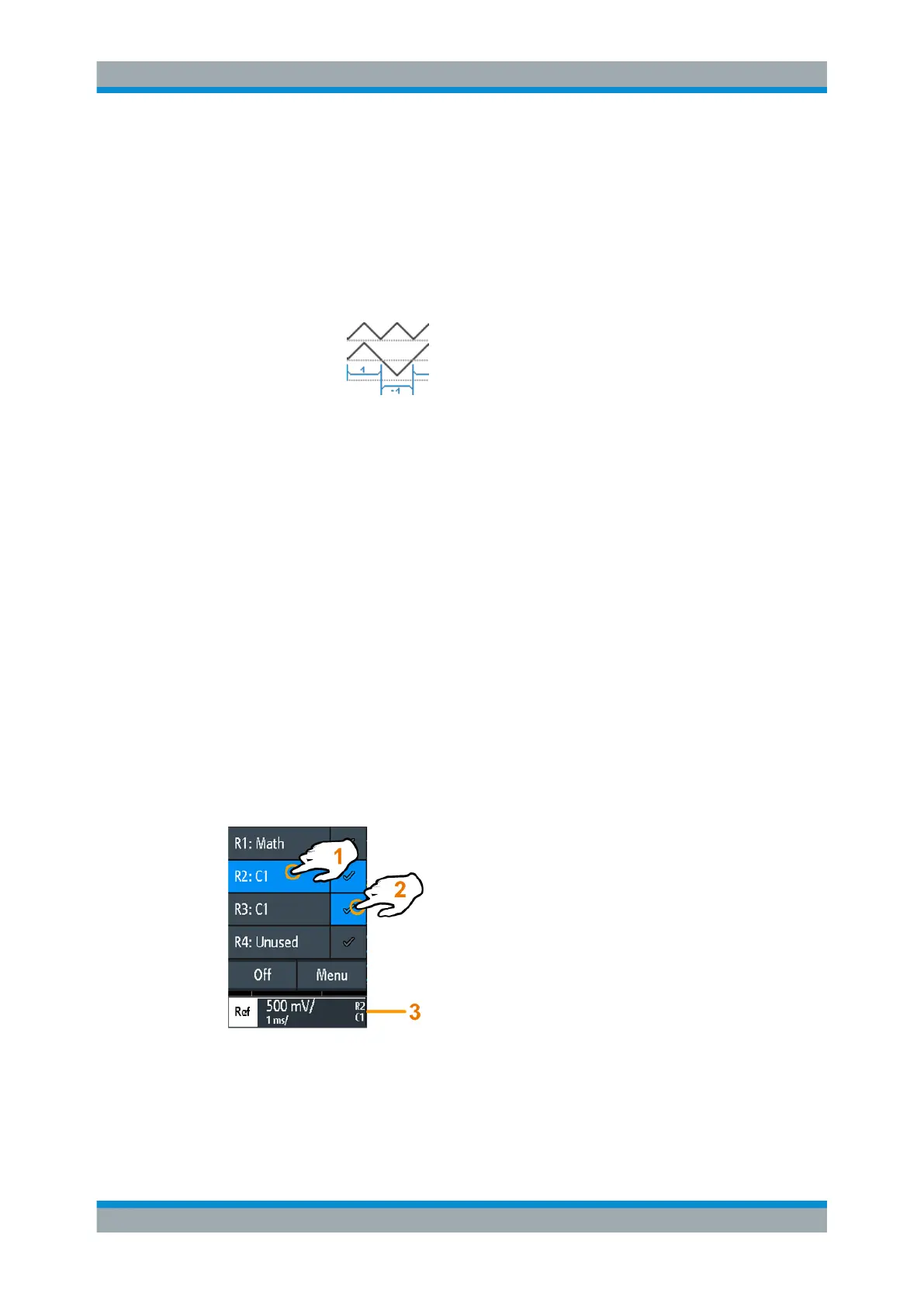

Kurzmenü
Das Kurzmenü zeigt den Status aller Referenzmesskurven an.
1
= Referenzmesskurve auswählen
2 = Referenzmesskurve anzeigen
3 = Kompaktanzeige der Referenzmesskurve mit vertikaler und horizontaler Skalierung, Referenznummer
und Quellenmesskurve
Referenzmesskurven
