Rohde & Schwarz RTB2004 - Label-Liste für I 2 C

Analyse serieller Busse
R&S
®
RTB2000
204Bedienhandbuch 1333.1611.03 ─ 05
Eine I
2
C-Label-Datei enthält drei Werte für jede Adresse:
●
Adresstyp, 7 Bit oder 10 Bit lang
●
Adresswert
●
Symbolischer Name: Name der Adresse, der ihre Funktion im Busnetz angibt.
Beispiel: PTT-Datei für I
2
C
# ----------------------------------------------------------------------------
@FILE_VERSION = 1.00
@PROTOCOL_NAME = i2c
# ---------------------------------------------------------------------------
# Labels for I2C protocol
# Column order: Identifier type, Identifier value, Label
# ---------------------------------------------------------------------------
7,0x1E,Voltage
7,38h,Pressure
7,2Ah,Temperature
7,16h,Speed
7,118,Acceleration
7,07h,HighSpeed_Master_0x3
7,51h,EEPROM
10,3A2h,DeviceSetup
10,1A3h,GatewayStatus
10,06Eh,LeftSensor
# ----------------------------------------------------------------------------
Allgemeine Informationen zu Label-Listen finden Sie in Kapitel 12.1.5, "Label-Liste",
auf Seite 184.

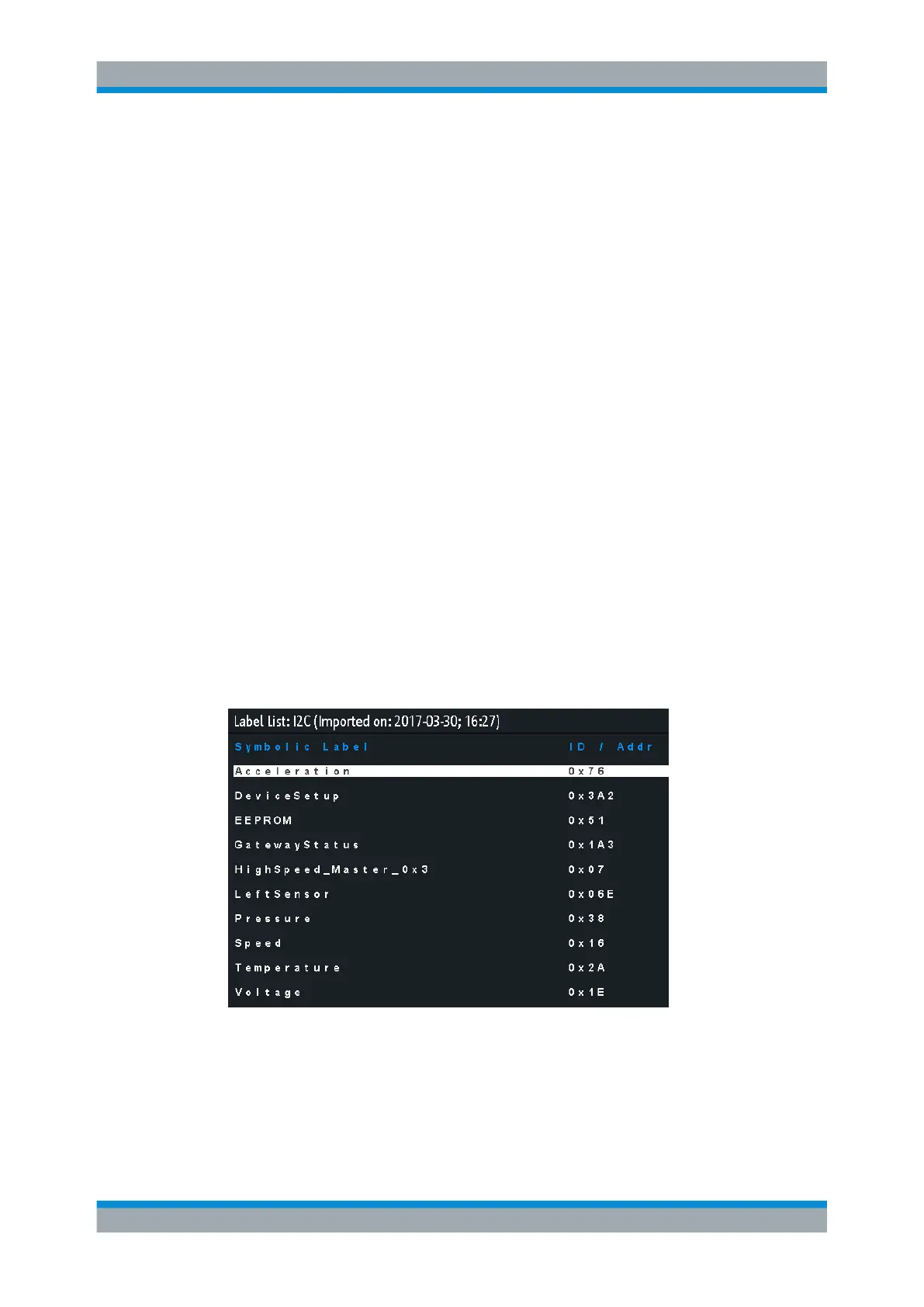

Bild 12-14: Label-Liste für I2C
I²C (Option R&S RTB-K1)
