Muster (Pattern)
Gibt den Mustertyp an.
„Rechteck“
Erzeugt ein Rechteckmuster an Pin P0.
„Zähler“
Erzeugt ein 4 Bit breites Zählermuster an den Pins P0 bis P3.
„Arbiträr“
Erstellt, speichert oder lädt ein arbiträres 4 Bit breites Muster und gibt
es an den Pins P0 bis P3 aus.
„Manuell“
Gibt den High- oder Low-Zustand für jeden Pin an.
„UART, SPI,
I2C, CAN, LIN,
Audio -I2S,
Audio- TDM“
Erzeugt ein Bussignal für Messungen ohne Messobjekt.
Fernsteuerbefehl:
PGENerator:FUNCtion auf Seite 490
14.2.2 Einstellungen für Rechteckmuster

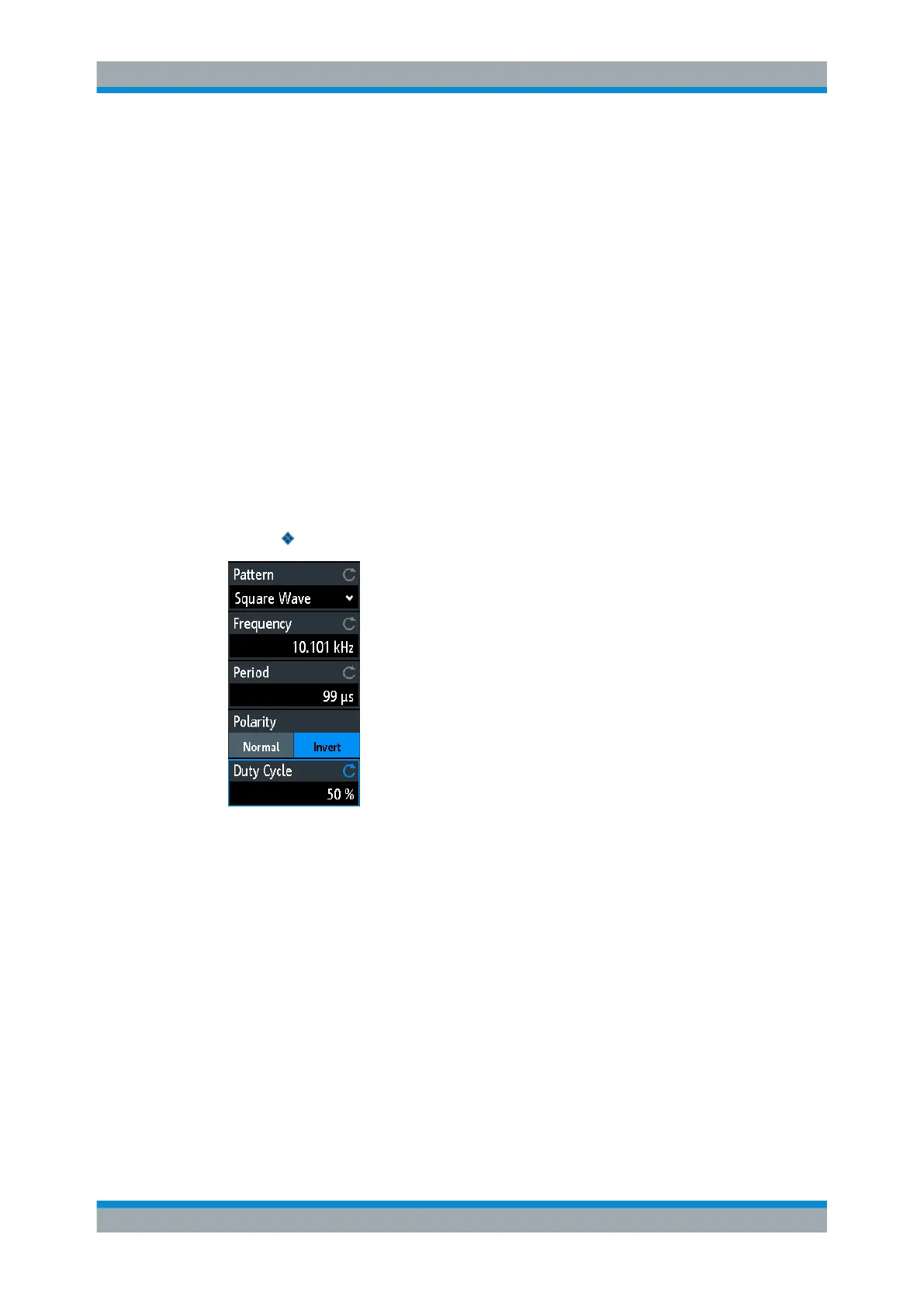

Zugriff: „Menü“ (Menu) > „Mustergen.“ > „Muster“ (Pattern) = „Rechteck“
Frequenz (Frequency)
Gibt die Frequenz des Rechtecksignals an.
Die Werte für die „Frequenz“ und „Periode“ sind wie folgt voneinander abhängig:
Periode = 1/ Frequenz
Wenn Sie den Wert ändern, wird die „Periode“ (Period) entsprechend angepasst.
Fernsteuerbefehl:
PGENerator:PATTern:FREQuency auf Seite 492
Periode (Period)
Gibt die Periode des Rechtecksignals an. Wenn Sie den Wert ändern, wird die „Fre-
quenz“ (Frequency) entsprechend angepasst.
Fernsteuerbefehl:
PGENerator:PATTern:PERiod auf Seite 492
