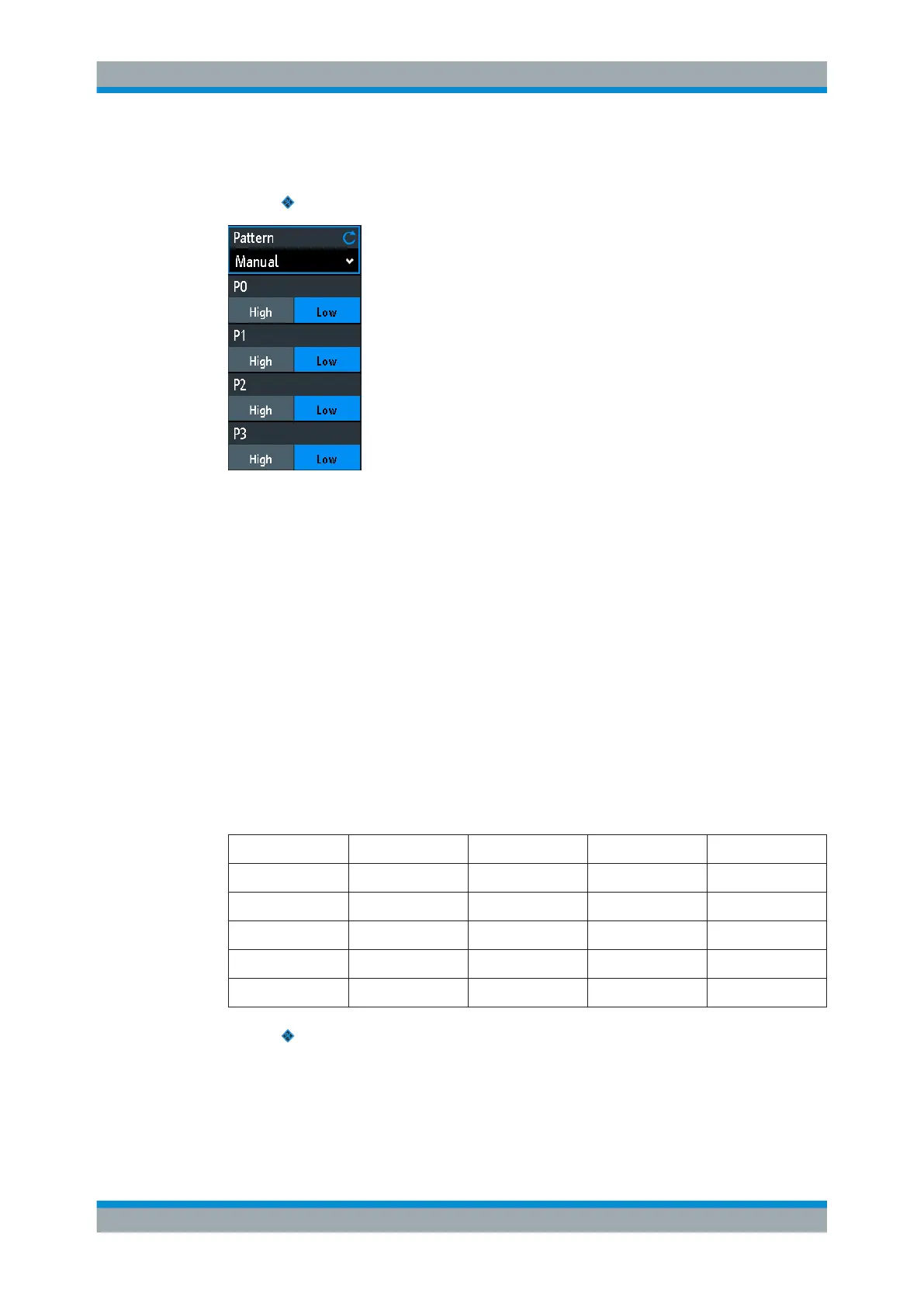

14.2.5 Einstellungen für manuelles Muster
Zugriff: „Menü“ (Menu) > „Mustergen.“ > „Muster“ (Pattern) = „Manuell“
P0/P1/P2/P3
Setzt den Zustand für den jeweiligen Pin des manuellen Musters auf High oder Low.
Fernsteuerbefehl:
PGENerator:MANual:STATe<s> auf Seite 496
14.2.6 Einstellungen für serielle Busse
Mit dem Mustergenerator können Signale gemäß den seriellen Protokollen erzeugt
werden (Bussignale).
Die erzeugten Signale von seriellen Protokollen sind Pseudo-Zufallsmuster und nicht
anpassbar. Es können nur der Protokolltyp und die Datenrate ausgewählt werden.
Der Kontakt oben links ist immer Masse und die Signalpegel liegen bei 1 V. Die fol-
gende Tabelle zeigt, wie die vier Ausgänge P0, P1, P2 und P3 abhängig vom Signal
belegt sind.
Signal P0 P1 P2 P3
UART Tx Rx Unbenutzt Unbenutzt
SPI Takt MOSI MISO Chip Select
I2C Takt SCL Daten SDA Unbenutzt Unbenutzt
CAN CAN H CAN L Unbenutzt Unbenutzt
LIN High Low Unbenutzt Unbenutzt
Zugriff: „Menü“ (Menu) > „Mustergen.“ > „Muster“ (Pattern) = „UART | SPI | I2C |
CAN | LIN“
Mustergenerator
