Sie können triggern auf:
●
Start- oder Stoppbedingung
●
Repeated-Start-Bedingung
●
Übertragungsrichtung (lesen oder schreiben)
●
Bytes mit fehlendem Bestätigungsbit
●
Bestimmte Slave-Adresse
●
Bestimmtes Datenmuster in der Nachricht
12.3.2
I
2
C-Konfiguration
Die richtige Einstellung der Protokollparameter und des Schwellwerts ist Bedingung für
die Decodierung des Signals.
I
2
C-Signal einstellen und decodieren
1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte.
2. Wählen Sie den zu verwendenden Bus aus: B1 oder B2.
3. Wählen Sie den „Bus Typ“ (Bus Type) = I2C aus.
4. Wählen Sie „Konfiguration“ (Configuration) aus.
5. Wählen Sie den „SCL“-Kanal aus, mit dem die Taktleitung verbunden ist.
6. Wählen Sie den „SDA“-Kanal aus, mit dem die Datenleitung verbunden ist.
7. Legen Sie den Schwellwert fest. Verwenden Sie eine der folgenden Methoden:
● Tippen Sie auf „Schwelle suchen“ (Find Threshold). Das Gerät wertet das Sig-
nal aus und legt den Schwellwert fest.
● Geben Sie den Schwellwert im numerischen Feld ein.
8. Aktivieren Sie im „Bus“-Menü „Dekodieren“ (Decode).
I
2
C-Konfigurationseinstellungen

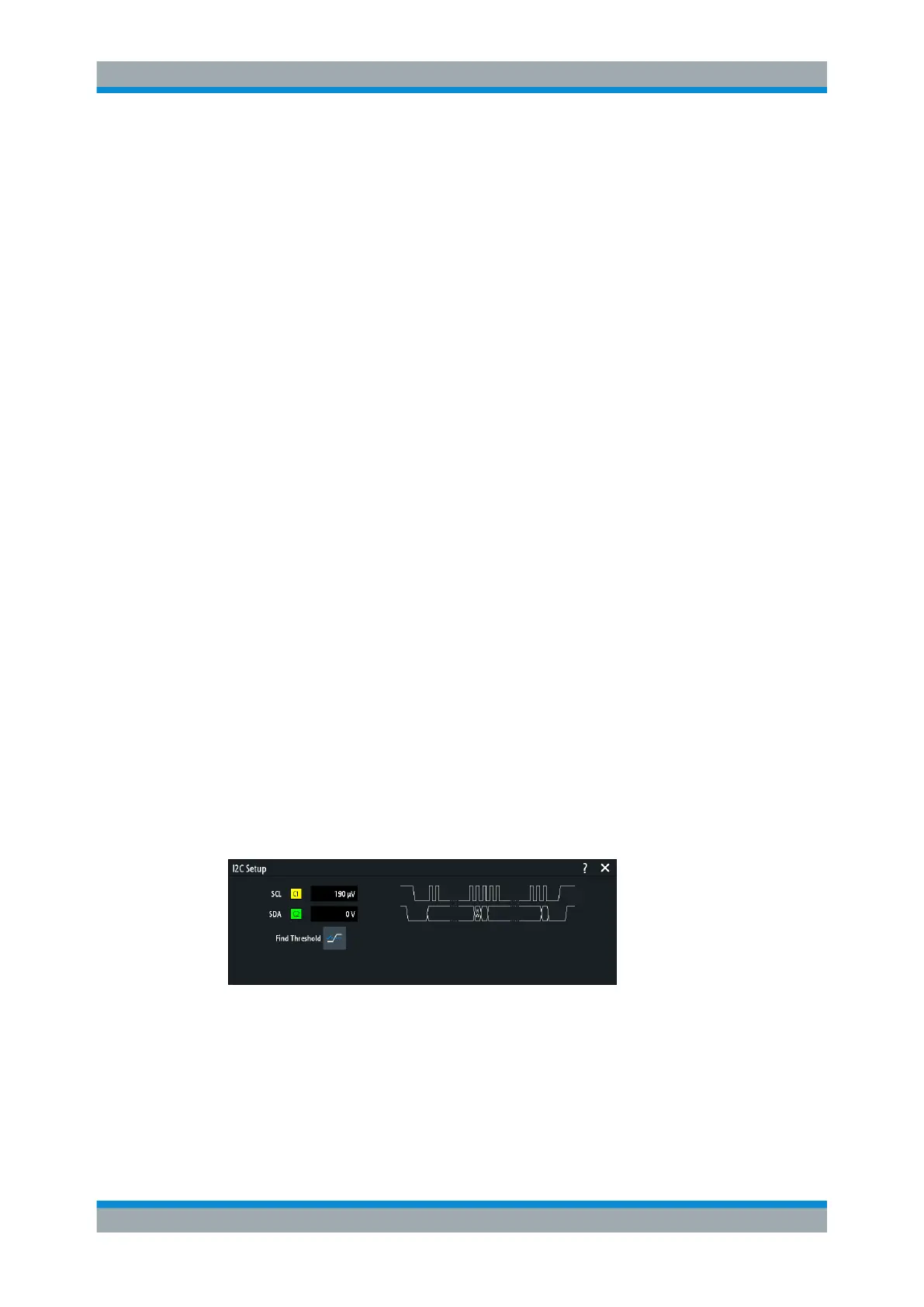

Bild 12-11: I2C-Einstellungsdialog
SCL............................................................................................................................. 199
SDA.............................................................................................................................199
Schwellwert (Threshold), Schwelle suchen (Find Threshold)..................................... 199
I²C (Option R&S
RTB-K1)
