Anwendungen
R&S
®
RTB2000
138Bedienhandbuch 1333.1611.03 ─ 05
Fernsteuerbefehl:
DISPlay:XY:Y2Source auf Seite 373
8.4 Digitalvoltmeter
Das integrierte dreistellige Digitalvoltmeter (DVM) erleichtert Messungen, inbesondere
für Servicemitarbeiter. Sie können bis zu vier Parameter an unterschiedlichen Quellen
gleichzeitig messen und die Position der Messergebnisse angeben.
Folgende DVM-Messungen sind verfügbar:
●
DC: Mittelwert des Signals
●
AC+DC RMS: Effektivwert des Signals
●
AC RMS: Effektivwert des AC-Anteils des Signals
Das Digitalvoltmeter erfasst Eingangsdaten mit der ausgewählten vertikalen Empfind-
lichkeit und der Grundgenauigkeit des ADC. Es ist unabhängig von den Erfassungsein-
stellungen und der Nachbearbeitung. Alle Messungen basieren auf einem Messinter-
vall, das zuverlässige Ergebnisse über den definierten Frequenzbereich sicherstellt.

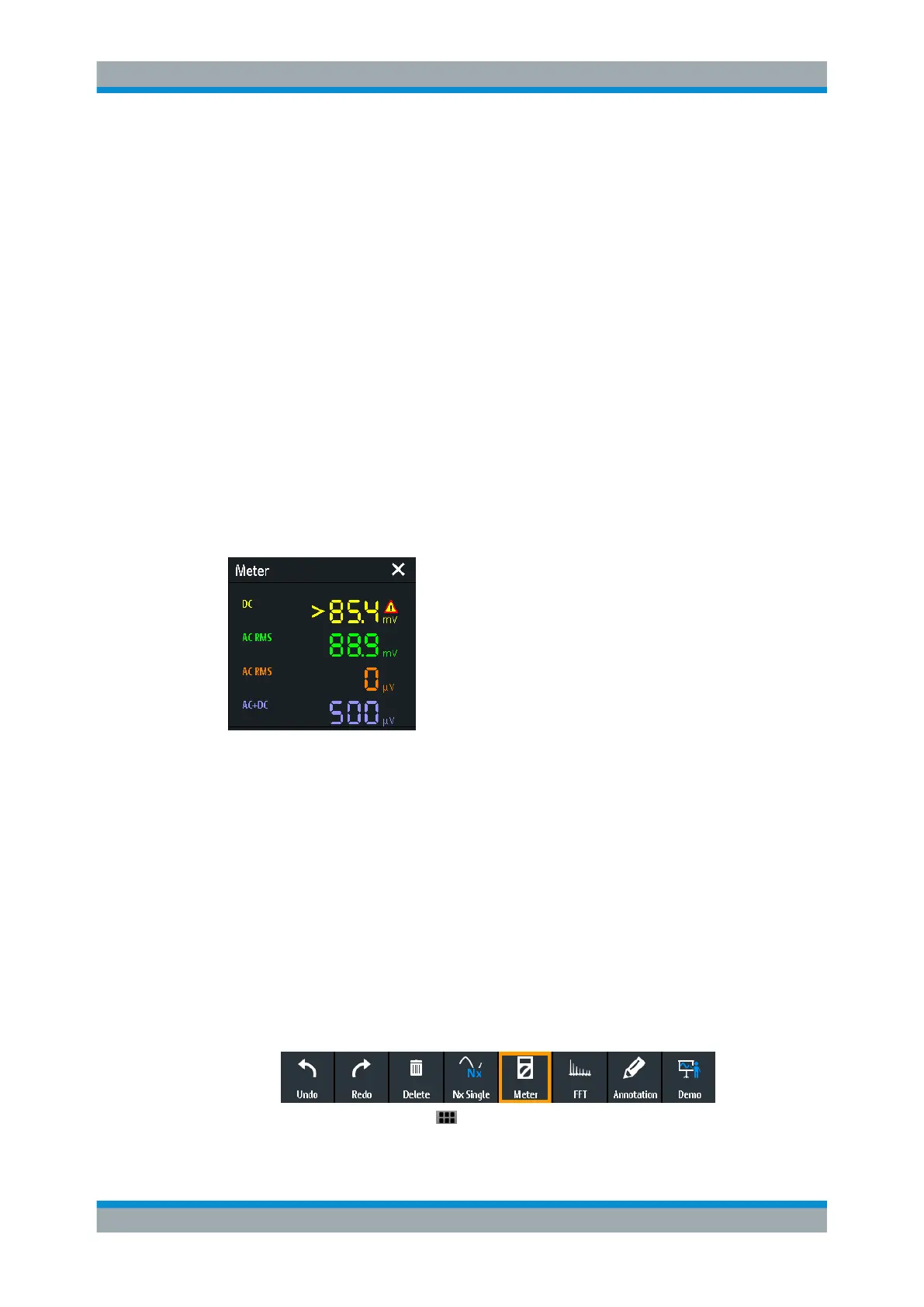

Bild 8-1: Ergebnisse von vier Voltmeter-Messungen. Die Messquelle ist durch die Kanalfarbe mar-
kiert. Die Quelle von Meter 1 ist Kanal 1 (und ist begrenzt).
Fernsteuerbefehle zum Lesen von Voltmeter-Ergebnissen:
●
DVM<m>:RESult[:ACTual]? auf Seite 374
●
DVM<m>:RESult[:ACTual]:STATus? auf Seite 374
8.4.1 Voltmeter verwenden
Voltmeter-Messungen aktivieren
► Sie haben zwei Möglichkeiten:
● Tippen Sie auf das Symbol „Meter“ in der Werkzeugleiste.
●
Drücken Sie die Taste
[Apps Selection].
Tippen Sie auf „Meter“.
Digitalvoltmeter
