4.3.6 Beschriftungseinstellungen

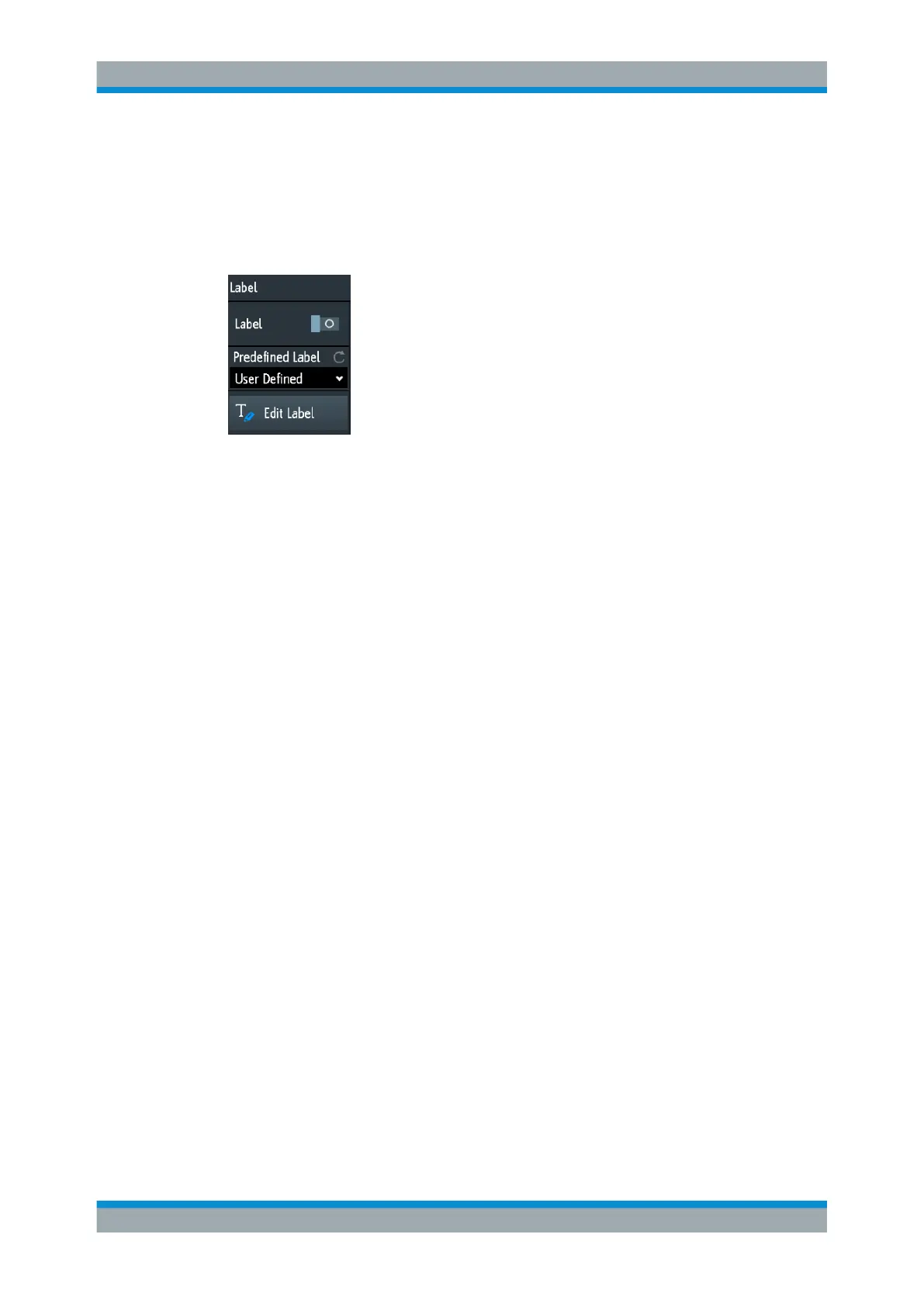

Im Menü „Beschriftung“ (Label) können Sie einen Namen für die ausgewählte Mess-
kurve angeben.
Zugriff: [Ch <n>] > „Beschriftung“ (Label) (abwärts blättern).
Beschriftung (Label)
Aktiviert oder deaktiviert die Anzeige der Beschriftung. Die Beschriftung wird an der
Messkurve am rechten Rand des Displays angezeigt.
Fernsteuerbefehl:
CHANnel<m>:LABel:STATe auf Seite 283
CHANnel<m>:LABel auf Seite 283
Vordefiniert (Predefined Label)
Ermöglicht die Auswahl einer vordefinierten Beschriftung. Der Text kann mit „Beschr.
editieren“ (Edit Label) bearbeitet werden.
Beschr. editieren (Edit Label)
Öffnet eine On-Screen-Tastatur zur Eingabe einer Beschriftung. War bereits eine vor-
definierte Beschriftung ausgewählt, wird sie im Eingabefeld angezeigt und Sie können
sie ändern.
Der Name darf maximal acht Zeichen lang sein und kann nur ASCII-Zeichen enthalten,
die auf der On-Screen-Tastatur verfügbar sind.
4.4 Horizontale Einstellung
Horizontale Einstellungen, auch als Zeitbasiseinstellungen bekannt, passen die Mess-
kurven in horizontaler Richtung an.
Üblicherweise ist der Trigger der entscheidende Punkt in der Messkurvenaufzeich-
nung. In vielen Szenarien soll die Messkurve einige Zeit vor oder nach dem Trigger
analysiert werden. Mithilfe der folgenden Parameter können Sie das horizontale Erfas-
sungsfenster auf den gewünschten Messkurvenbereich einstellen:
●
Die horizontale Position definiert den Zeitabstand des Triggerzeitpunkts (Null-
punkt des Diagramms) vom Referenzpunkt. Indem Sie die horizontale Position
ändern, können Sie den Triggerzeitpunkt verschieben, sogar an eine Position
außerhalb des Bildschirms.
Horizontale Einstellung
