Erste Schritte
R&S
®
RTB2000
24Bedienhandbuch 1333.1611.03 ─ 05

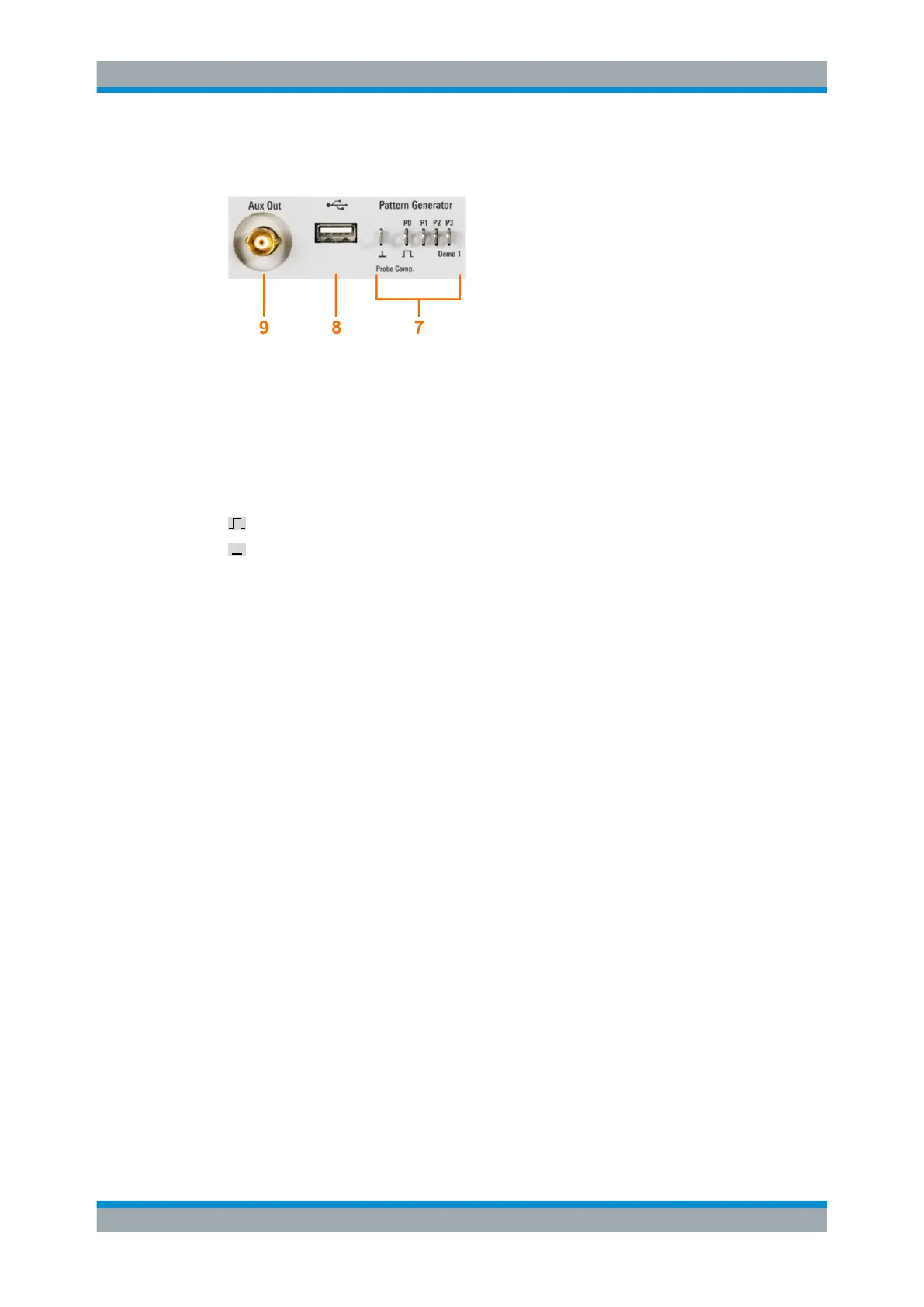

2.2.1.2 Andere Anschlüsse an der Frontplatte
[Pattern Generator] (7)
Anschlüsse für den Mustergenerator P0, P1, P2, P3.
Das Signal „Demo 1“ ist für Demonstrationszwecke vorgesehen.
[Probe Comp.] (7)
Tastkopfkompensations-Klemme für das Abstimmen von passiven Tastköpfen auf den
Oszilloskopkanal.
Rechtecksignal für Tastkopfkompensation.
Masseanschluss für Tastköpfe.
[USB] Typ A (8)
USB 2.0-Schnittstelle vom Typ A zum Anschließen einer Maus oder Tastatur oder
eines USB-Sticks zum Speichern und erneuten Laden von Geräteeinstellungen und
Messdaten und für die Durchführung von Firmware-Updates.
[Aux Out] (9)
Mehrzweck-BNC-Ausgang, nutzbar als Pass/Fail- und Triggerausgang, als Ausgang
von 10 MHz-Referenzfrequenz und als Signalformgenerator (mit Option R&S RTB-B6).
2.2.2 Rückseite
Bild 2-2 zeigt die Rückseite des R&S RTB2000 mit den dort vorhandenen Anschlüs-
sen.
Geräteübersicht
