Es gibt mehrere Möglichkeiten, die Erfassung einzustellen und zu steuern:
●
Mit den Bedienelementen im Trigger-Funktionsblock an der Frontplatte kann eine
Erfassung gestartet und gestoppt werden. Siehe Kapitel 5.1, "Trigger-Bedienele-
mente", auf Seite 57.
●
Über Direktzugriffe kann der Erfassungsmodus angepasst und eine Einzelerfas-
sung durchgeführt werden.
●
Über das Vollmenü können alle Erfassungeinstellungen angepasst werden.
► Starten oder stoppen Sie eine Erfassung mithilfe der Tasten [Run Stop] und
[Single] im Trigger-Bereich an der Frontplatte.
4.5.1 Direktzugriff auf Erfassungseinstellungen
Über die Direktzugriffe am oberen Rand des Displays können Sie den Erfassungsmo-
dus anpassen und eine Einzelerfassung durchführen. Die Kompaktanzeigen enthalten
die aktuellen Werte.

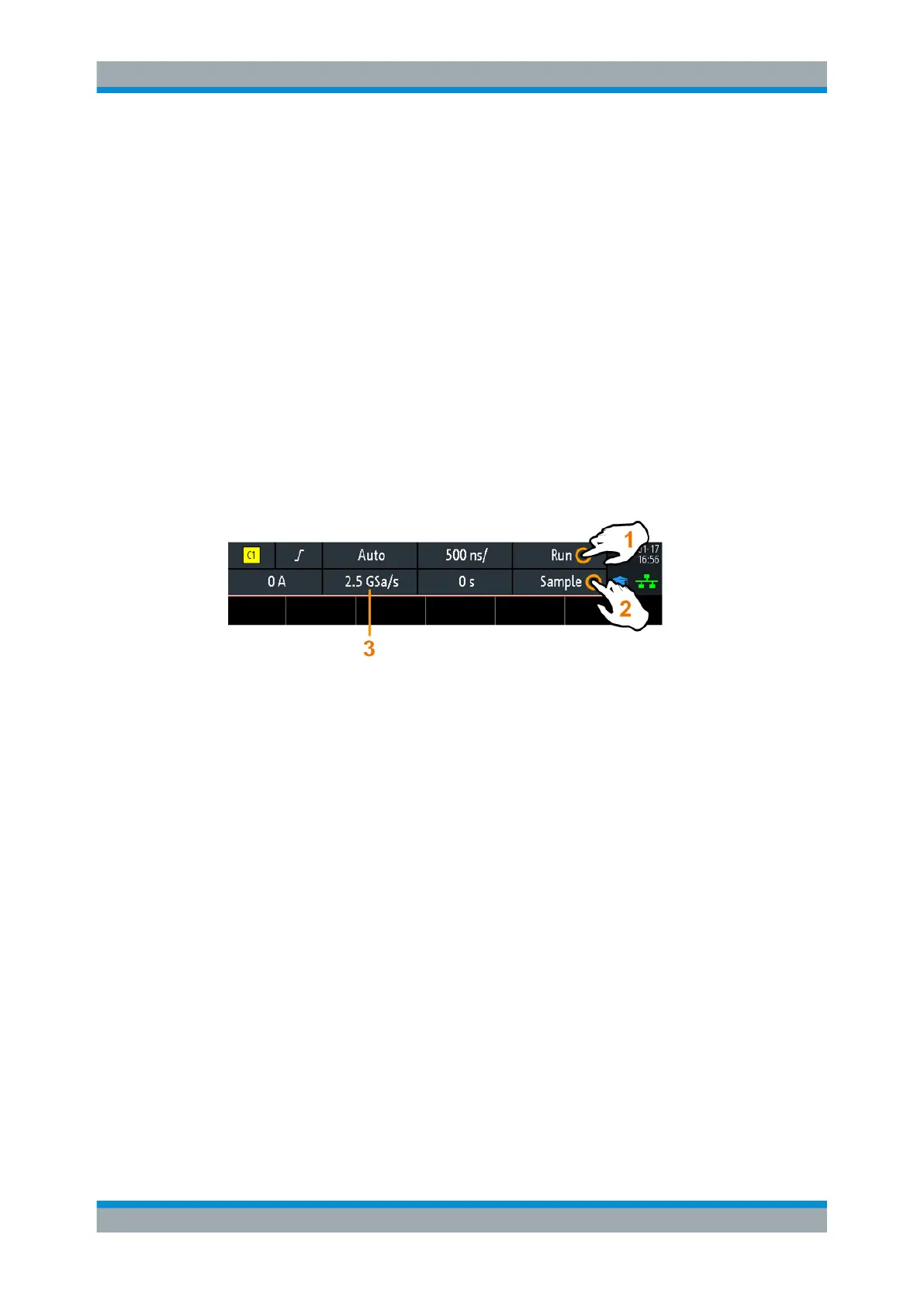

1
= Kontinuierliche Erfassung starten oder stoppen oder Einzelerfassung starten, wenn [Single] aktiv ist
2 = Erfassungsmodus anpassen
3 = Anzeige der aktuellen Abtastrate zur Information
4.5.2 Erfassungseinstellungen
Die Erfassungseinstellungen legen die Verarbeitung der erfassten Abtastwerte im
Gerät fest. Der aktuelle Erfassungsmodus und die Abtastrate werden in der oberen
Informationsleiste angezeigt.
► Drücken Sie zum Anpassen der Erfassungseinstellungen die Taste [Acquisition].
Erfassungseinstellungen
