13.5 Parallele Busse
Das R&S RTB2000 kann bis zu 16 Leitungen eines parallelen Busses anzeigen und
decodieren. Sie können die Logikkanäle den Bus-Bits einzeln zuordnen.
Verwenden Sie zum Triggern auf parallele Busse den Mustertrigger (siehe Kapitel 5.7,
"Mustertrigger", auf Seite 68).
● Konfiguration des parallelen Busses.....................................................................246
● Decodierungsergebnisse...................................................................................... 248
13.5.1 Konfiguration des parallelen Busses
Sie können einen parallelen Bus oder einen parallel getakteten Bus konfigurieren. Für
den parallel getakteten Bus werden zusätzlich zu den anderen Einstellungen eine Takt-
leitung und eine optionale Chip-Select-Leitung angegeben.
Zugriff: [Protocol] > „Bus Typ“ (Bus Type) = „Parallel“ / „Parallel Clocked“ > „Konfigura-
tion“ (Configuration)
Es wird das folgende Konfigurationsmenü geöffnet:

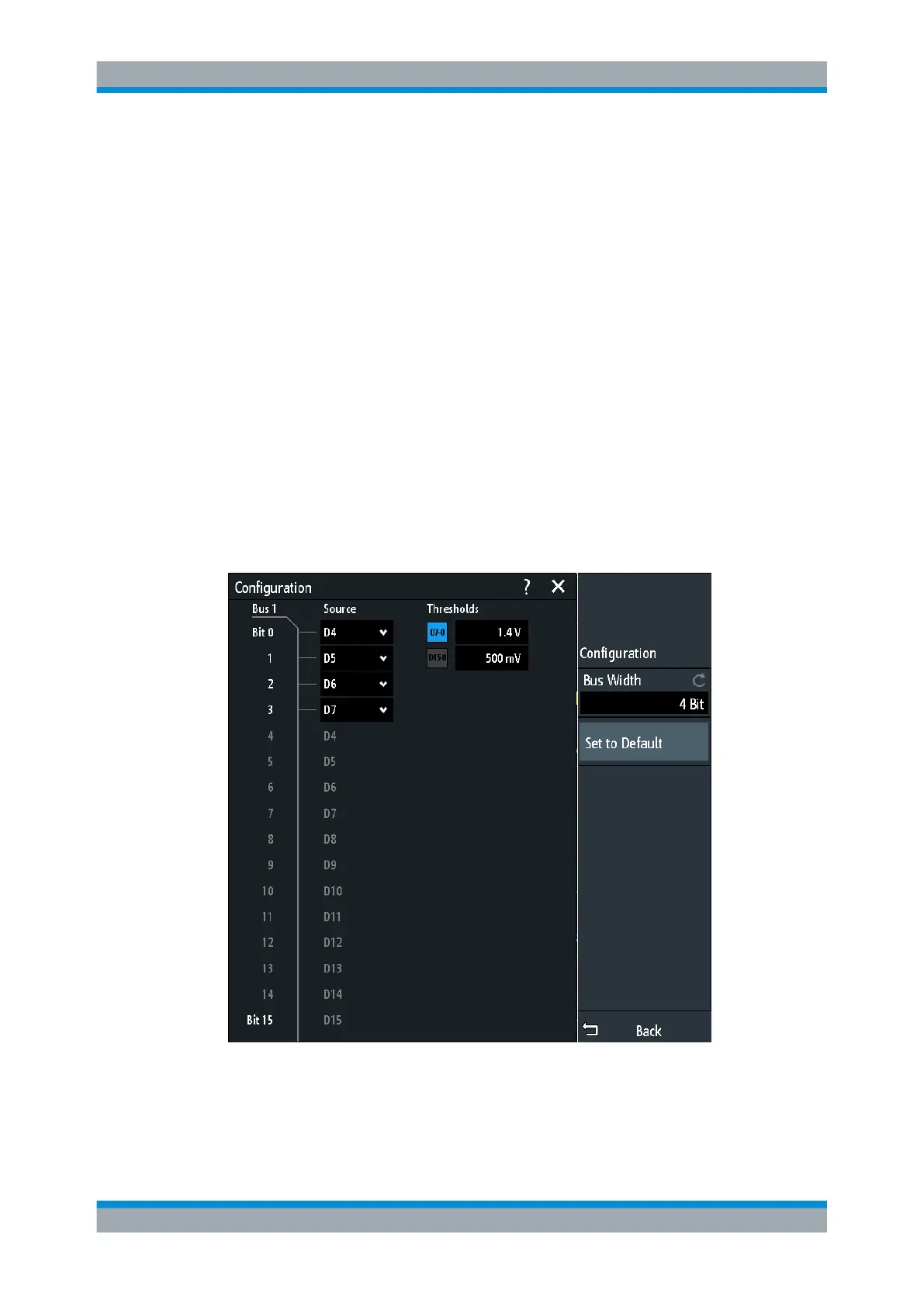

Bild 13-1: Konfigurationsmenü für parallelen Bus
