Messkurvenanalyse
R&S
®
RTB2000
77Bedienhandbuch 1333.1611.03 ─ 05

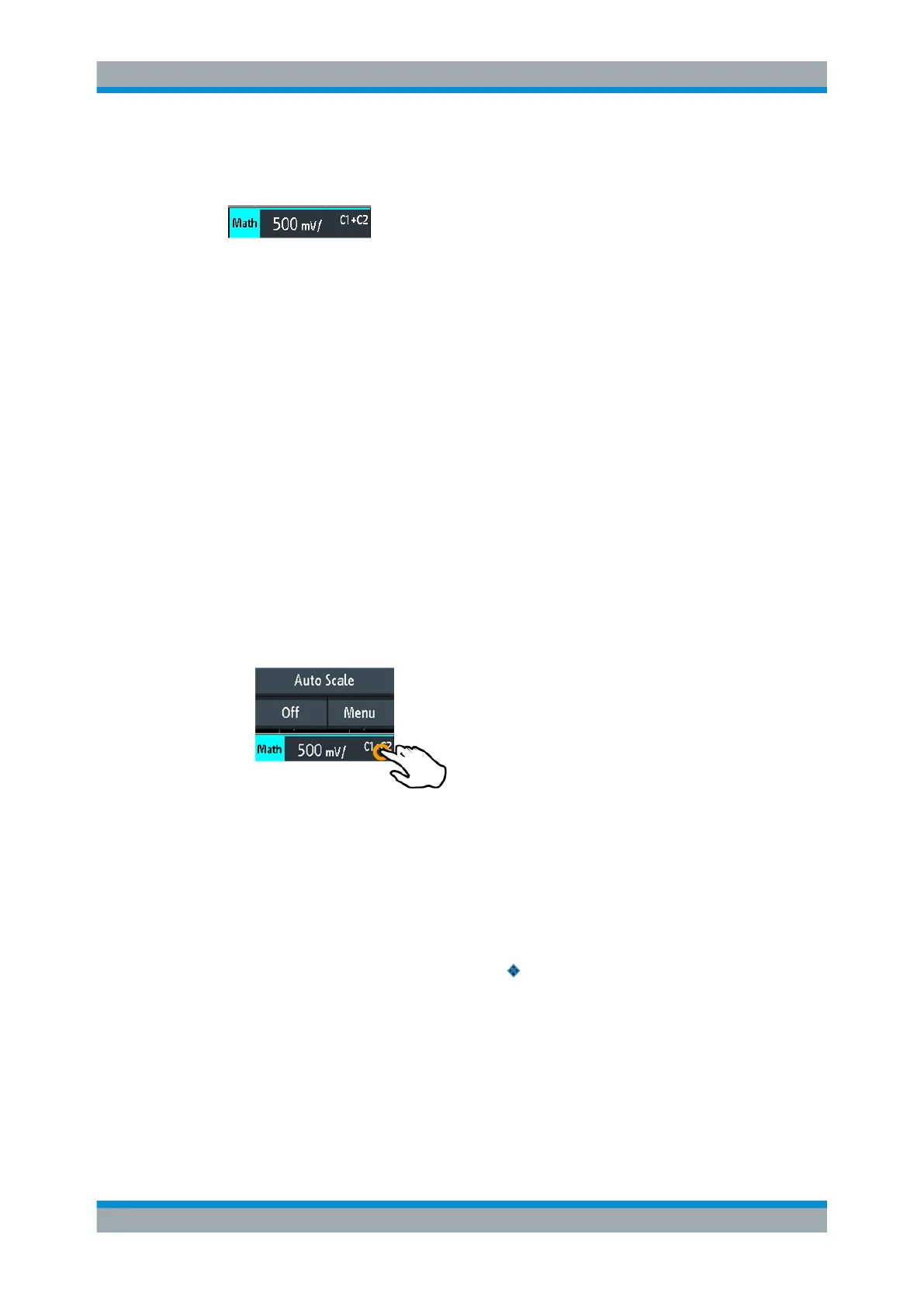

Die Messkurven-Kompaktanzeige am unteren Rand des Displays enthält die Hauptein-
stellungen der Math-Messkurve: Quellen, Operation und vertikale Skala.
Sie können Math-Messkurven auf dieselbe Weise wie Kanalmesskurven analysieren:
Zoom verwenden, automatische und Cursor-Messungen durchführen und als Refe-
renzmesskurve speichern.
Math-Messkurven konfigurieren
1. Drücken Sie zum Aktivieren der Math-Messkurve die Taste [Math].
2. Math-Messkurve definieren:
a) Drücken Sie die Taste [Math], um das Menü „Mathematik“ (Mathematics) zu
öffnen.
b) Wählen Sie die Quelle (Operanden) aus.
c) Wählen Sie die mathematische Operation aus.
Siehe auch: Kapitel 6.2.1, "Einstellungen Math-Messkurve", auf Seite 77.
3. Passen Sie die vertikale Skala und Position mit den Drehknöpfen im Vertical-
Bereich der Frontplatte an. Siehe: Kapitel 4.3.1, "VERTICAL-Bedienelemente",
auf Seite 39.
4. Führen Sie die automatische Skalierung der Math-Messkurve über das Kurzmenü
durch.
6.2.1 Einstellungen Math-Messkurve
Das Menü „Mathematik“ (Mathematics) enthält Funktionen zum Konfigurieren einer
berechneten Messkurve.
► Menü „Mathematik“ (Mathematics) öffnen:
a)
Tippen Sie auf das Menüsymbol
rechts unten auf dem Bildschirm.
b) Blättern Sie abwärts. Wählen Sie „Mathe“ (Math) aus.
Mathematik
