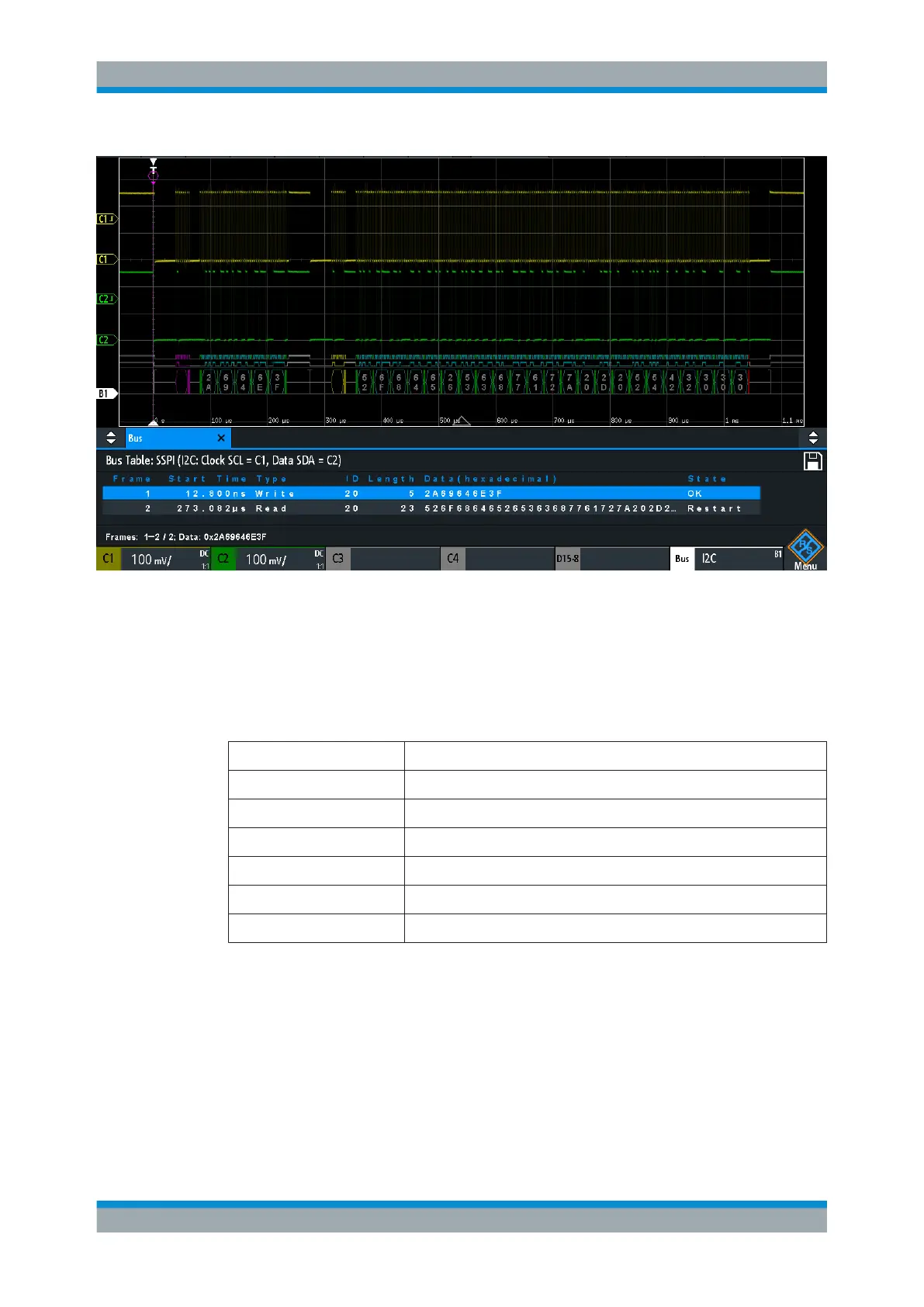

Bild 12-13: Decodiertes I2C-Signal mit Bustabelle, Triggern auf Framestart
Graue eckige Klammern = Anfang und Ende des Frames
Violett = Adresse
Blau = Richtige Datenwörter
Grün = Bestätigungsbit, ok
Das Bild oben zeigt ein decodiertes I2C-Signal und die „Bus- tabelle“ (Bus Table).
Tabelle 12-2: Inhalt der I
2
C-Frametabelle
Spalte Beschreibung
Startzeit Zeit des Framestarts in Bezug zum Triggerzeitpunkt
Typ Wert des R/W-Bits, Lese- oder Schreibzugriff
ID Hexadezimaler Wert der Adresse
Länge Anzahl der Wörter im Frame
Daten Hexadezimale Werte der Datenwörter
Zustand Gesamtzustand des Frames
Fernsteuerbefehle werden in Kapitel 15.11.3.3, "I²C-Decodierungsergebnisse",
auf Seite 427 beschrieben.
12.3.5
Label-Liste für I
2
C
Label-Listen sind protokollspezifisch. Label-Listen für
2
C sind im CSV- und PTT-Format
verfügbar.
I²C (Option R&S
RTB-K1)
