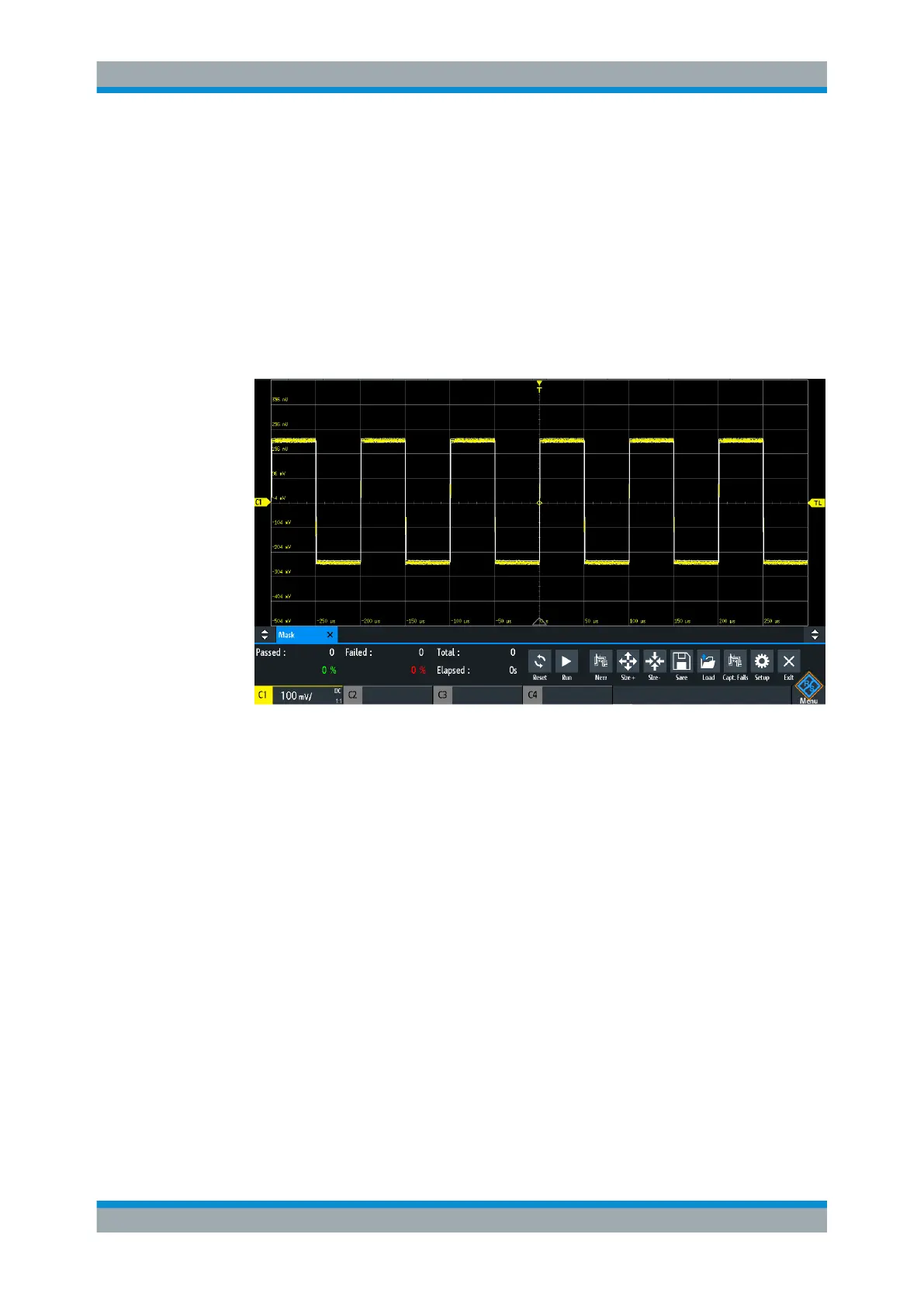

Maske erstellen und einrichten
Sie können eine Maske auf Grundlage einer Kanalmesskurve erstellen, sie dann opti-
mieren, indem Sie ihre Position und Größe ändern, und sie speichern.
1. Wählen Sie die Kanalmesskurve aus, die als Grundlage für die Maske dienen soll,
und passen Sie sie an.
2. Führen Sie eine kontinuierliche Erfassung durch.
3. Starten Sie die Maskenanwendung.
4. Tippen Sie im Maskenfenster auf „Neu“.
5. Passen Sie die Größe der Maske an:
● Einfache Einstellung: Ändern Sie mit „Größer“ und „Kleiner“ die Maskenabmes-
sungen in x- und y-Richtung.
● Detaillierte Einstellung:
– Tippen Sie auf „Einst.“ , um das Menü „Maske“ zu öffnen.
– Ändern Sie „Breite Y“, „Breite X“ und/oder „Streckung Y“.
Maskentests
