TR-Electronic MP Series - Abbildung 11: Profidrive Zustandsmaschine, Betriebsart Geschwindigkeitsregelung

Antriebsspezifische Funktionen
 TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany
Page 50 of 252 TR - EMO - BA - DGB - 0019 - 08 06/06/2019
SB6:
Tippen
TA4
SB2:
Ausgang freigeschaltet
SB3:
Rampe
aufwärts freigeschaltet
SB4:
Betriebsstatus
ZSW.10=1
SB1:
Betrieb freigegeben
ZSW.2=1
TA5
TB11:
STW.8=0 and STW.9=0
TB2:
STW.5=1
TB3:
STW.6=1
TB9:
STW.8=1 oder STW.9=1 oder
STW.8=1 and STW.9=1
SB5:
Bremse mit max.
Beschleunigung
TB5:
STW.5=0
TB4:
STW.6=0
TB7:
STW.4=0
TB1:
Betriebszustand
STW.4=1
TB8:
Drehzahl = 0
TB10:
STW.8=1 oder STW.9=1 oder
STW.8=1 and STW.9=1
TB6:
STW.5=0

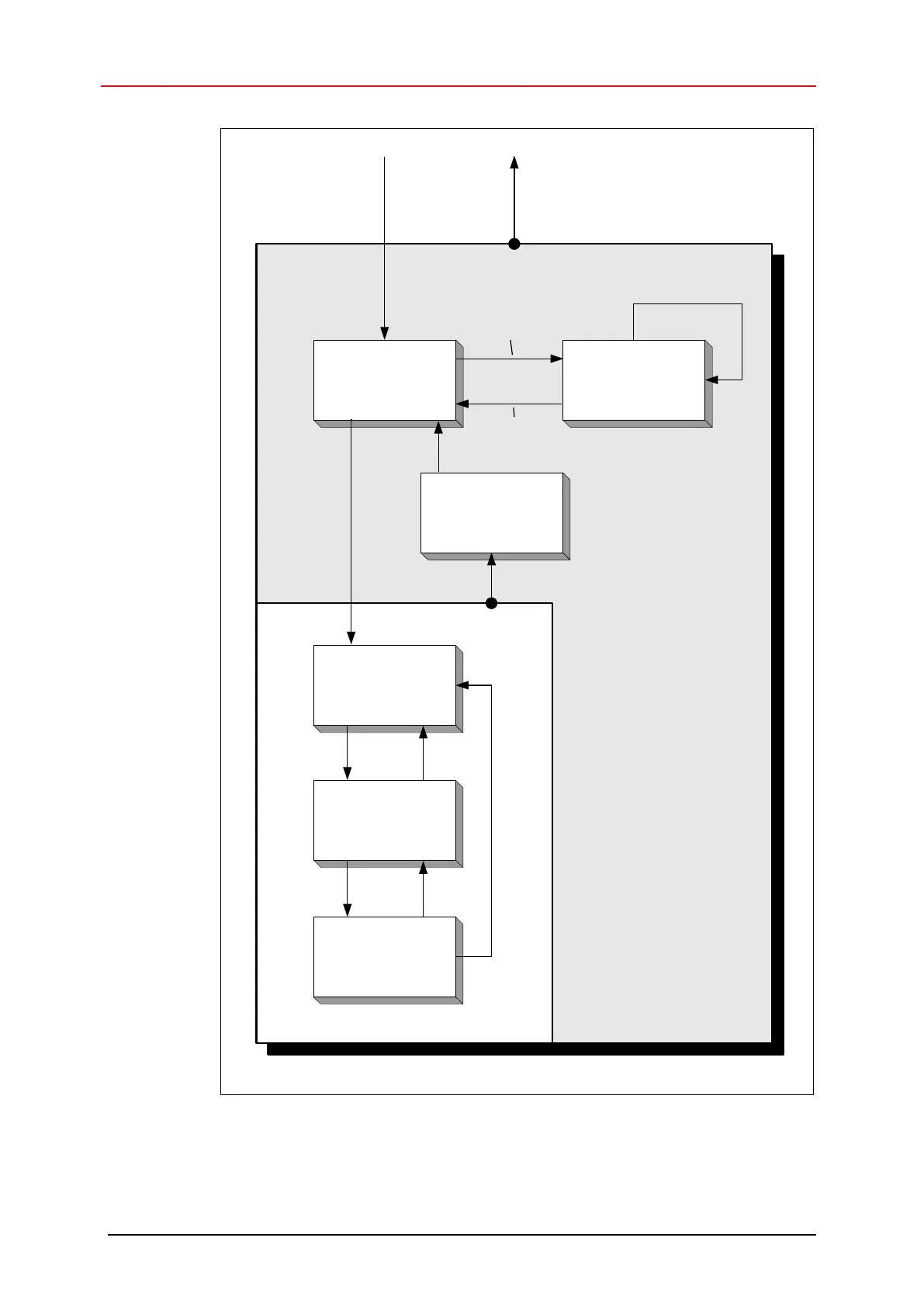

Abbildung 11: PROFIdrive Zustandsmaschine, Betriebsart Geschwindigkeitsregelung
