Analyse serieller Busse
R&S
®
RTB2000
192Bedienhandbuch 1333.1611.03 ─ 05
Auf SPI-Signale triggern:
1. Drücken Sie die Taste [Protocol] im Analysis-Bereich der Frontplatte.
2. Wählen Sie den Bus aus, der für SPI konfiguriert ist.
3. Wählen Sie „Trigger“ aus.
Diese Auswahl hat mehrere Auswirkungen:
● Die Decodierung wird aktiviert (falls nötig).
● Der „Trigger Typ“ (Trigger Type) wird auf „Serieller Bus“ und die Triggerquelle
auf den ausgewählten Bus gesetzt.
● Die Bedingung „SPI Trigger“ wird im Dialogfeld unter den Protokolleinstellun-
gen angezeigt.
4. Überprüfen Sie die „Quelle“ (Source) und ändern Sie sie, falls nötig.
5. Wählen Sie unter „SPI Trigger“ den gewünschten Triggertyp aus:
● „Framestart“ (Frame Start): Anfang der Nachricht
● „Frame-Ende“ (Frame End): Ende der Nachricht
● „Bit <x>“: ein bestimmtes Bit innerhalb der Nachricht
● „Serielle Bitfolge“ (Serial Pattern): ein Bitmuster in der Nachricht
6. Bei Auswahl von „Serielle Bitfolge“ (Serial Pattern) wird der SPI-Trigger-Einstel-
lungsdialog für die Definition des seriellen Musters erweitert.
SPI-Triggereinstellungen
Die Triggereinstellungen werden im Dialog unter den Buskonfigurationseinstellungen
angezeigt. Wählen Sie im Triggermenü die Triggerquelle aus und öffnen oder schlie-
ßen Sie das Einstellungsdialogfeld.

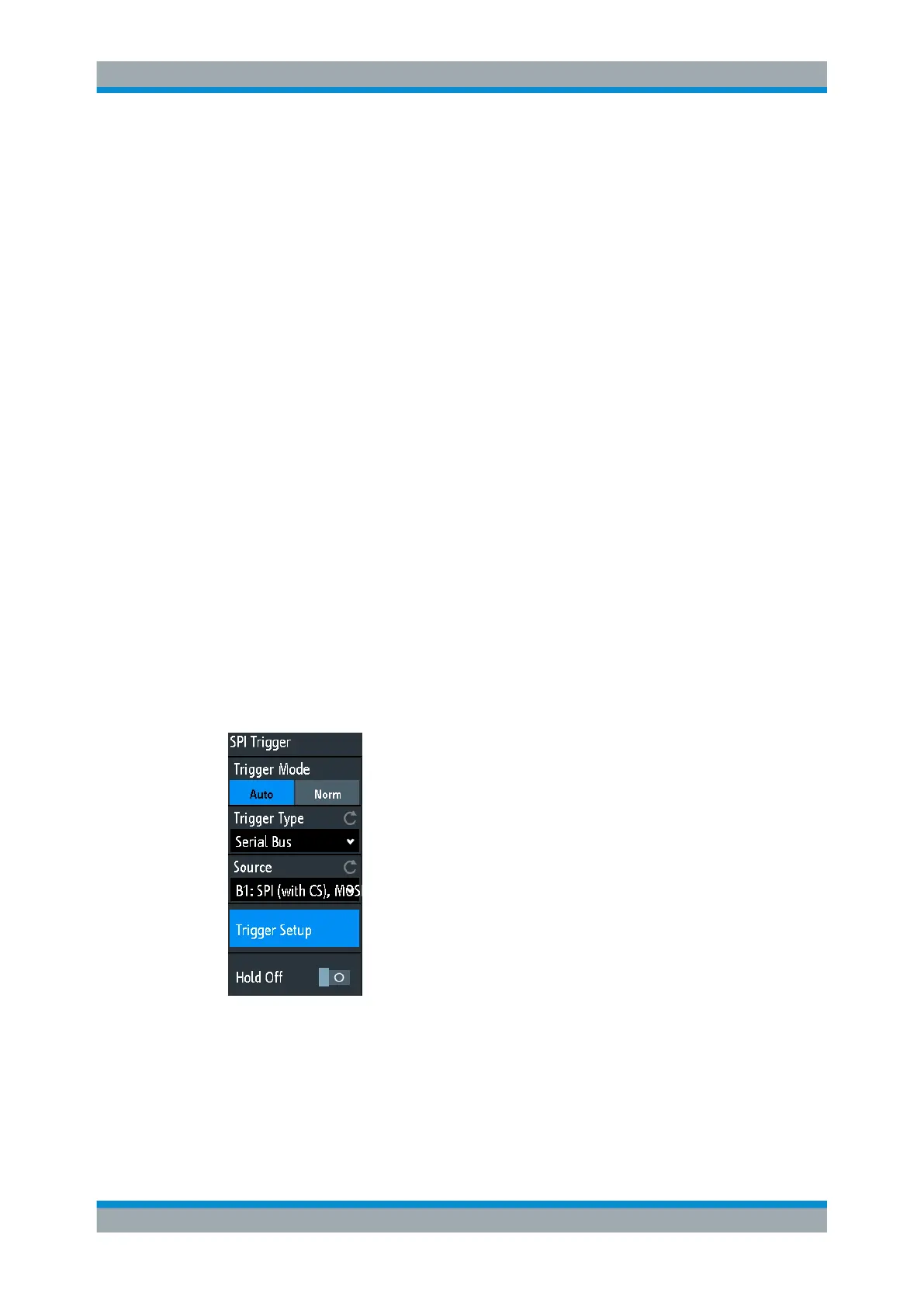

Bild 12-5: Menü SPI-Trigger
SPI-Bus (Option R&S RTB-K1)
