Trigger
R&S
®
RTB2000
69Bedienhandbuch 1333.1611.03 ─ 05
► [Trigger] > „Trigger Typ“ (Trigger Type) = „Muster“ (Pattern) > „Pattern bearbeiten“
(Edit Pattern)

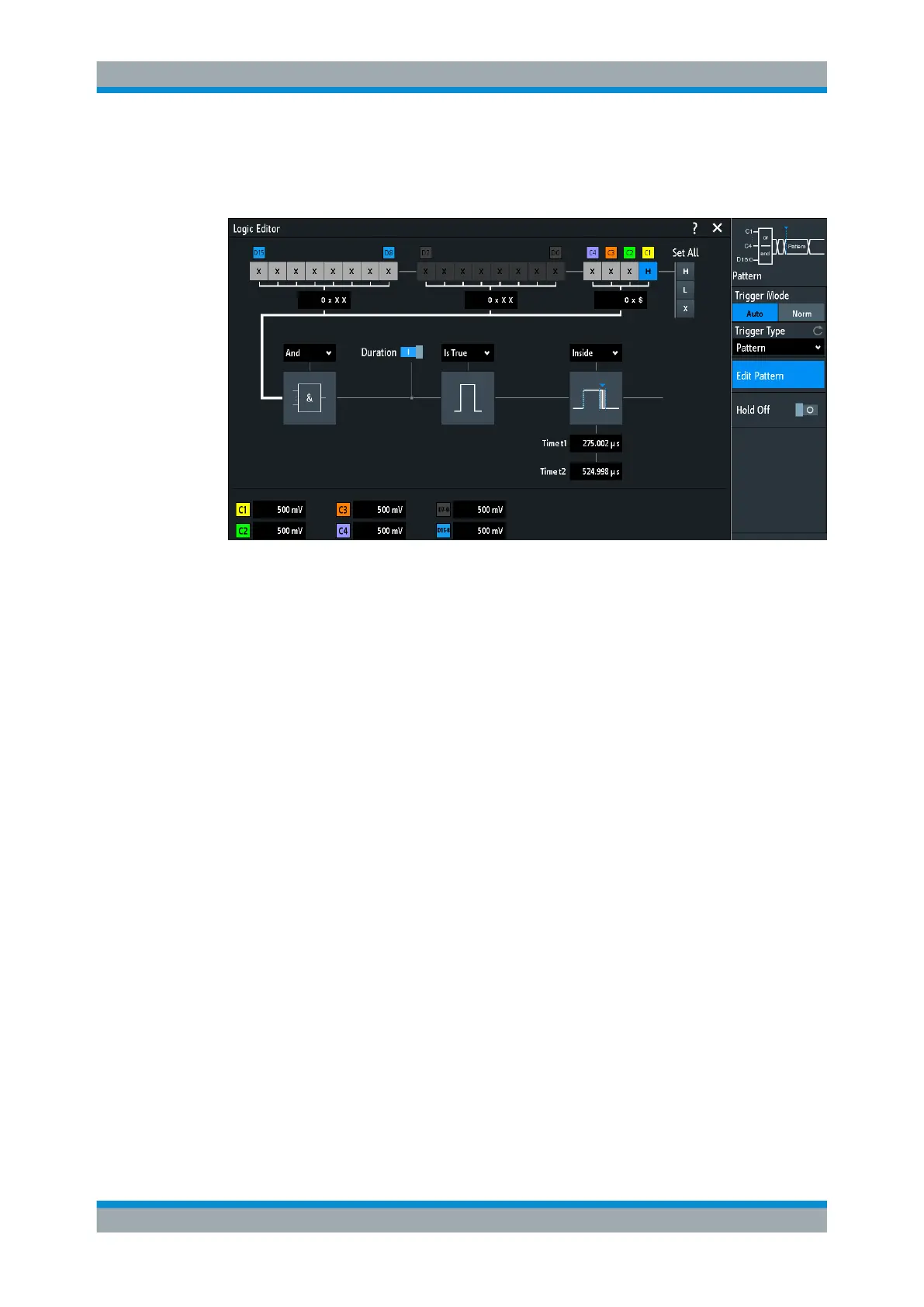

Bild 5-7: Mustertrigger mit Logik-Editor
Schwellwerte
Am unteren Rand des „Logik-Editors“ sehen Sie die aktuellen Schwellwerteinstellun-
gen aller Kanäle. Dort können Sie die Kanäle direkt aktivieren und die Schwellwerte
ändern.
Die Schwellwerte von Analogkanälen werden auch im Menü „Kanal <n>“ (Chan-
nel <n>) > „Schwellwert“ (Threshold) eingestellt (siehe auch Kapitel 4.3.5, "Schwell-
werteinstellungen", auf Seite 46).
Die Schwellwerte von Logikkanälen werden im Menü „Logik“ (Logic) eingestellt (siehe
Kapitel 13.2, "Einstellungen des Logikanalysators", auf Seite 243).
Logikeinstellungen
H | L | X, Auf alle anwenden (Set All)............................................................................69
Und | Oder (And | Or)....................................................................................................70
Dauer (Duration)........................................................................................................... 70
Wahr | Unwahr (True | False)........................................................................................ 70
Zeitbegrenzung............................................................................................................. 70
H | L | X, Auf alle anwenden (Set All)
Hier wird das Muster durch Auswahl des Zustands „H“ (High), „L“ (Low) oder „X“ (Igno-
rieren) für jeden aktiven analogen und digitalen Kanal angegeben.
Die Wortlänge des Musters ist von der Anzahl verfügbarer analoger und digitaler
Kanäle abhängig.
Analoge Kanäle: 2 Bit für Zweikanal-Geräte, 4 Bit für Vierkanal-Geräte
Mustertrigger
