YASKAWA JEPMC-MP2300-Y Series User Manual

4.4
I/O Module (Optional) Connections
4-27

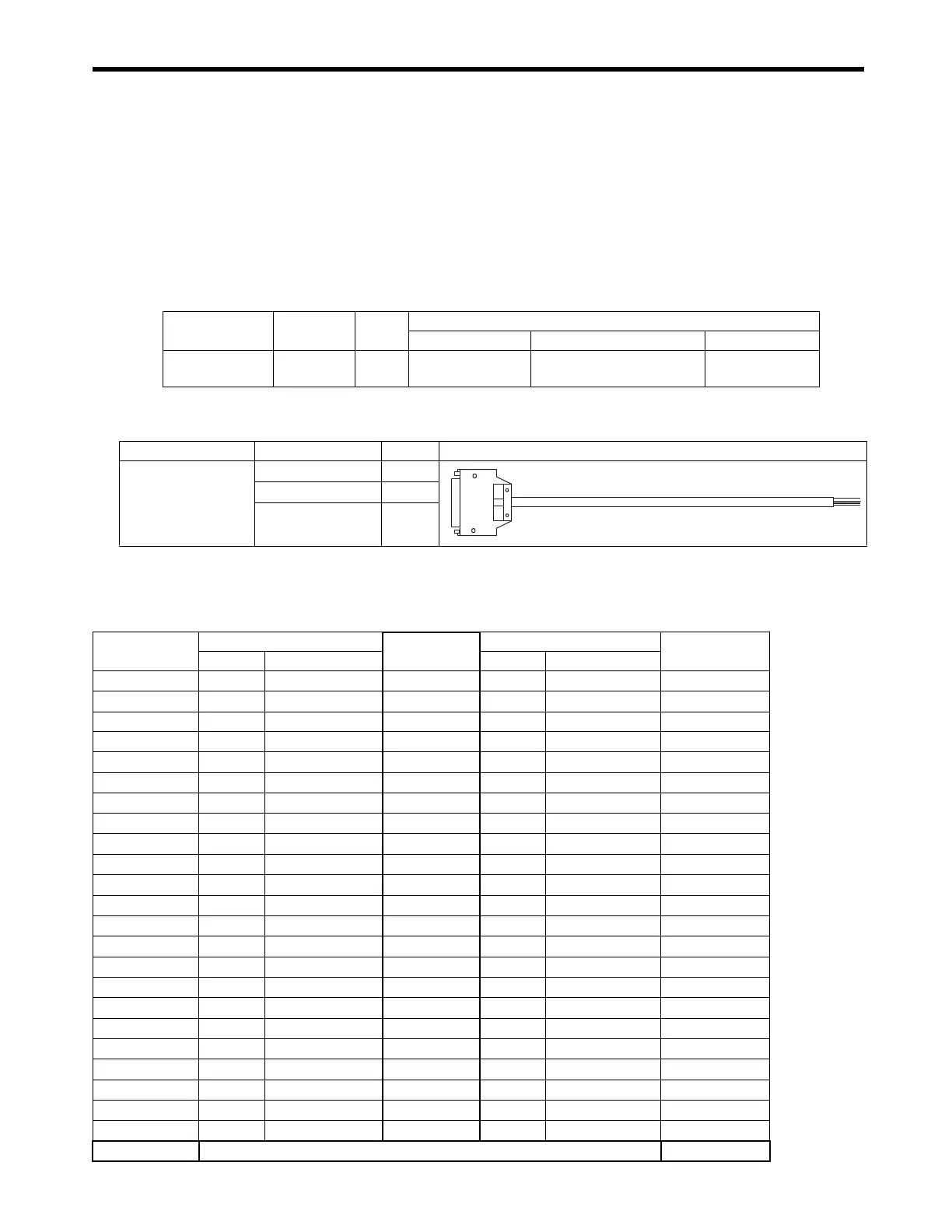

4.4 I/O Module (Optional) Connections
4.4.1 LIO-01/LIO-02 Modules
( 1 ) Connector Specifications
Connects the external I/O signals and pulse input signals.
External input: 16 points, External output: 16 points, Pulse input: 1 channe
l
( 2 ) Cables
( 3 ) Standard Cable Wiring Table
The wiring table for the standard cable JEPMC-W2061-
 is shown below.
Name
Connector
Name
No. of
Pins
Connector Model
Module Cable Manufacturer
I/O Connector
I/O
48
FCN-365P048-AU
FCN-360C048-E (cover),
FCN-364J048-AU
Fujitsu
component
Name Model Number Length
(JEPMC-W2061-

)
Cable for LIO-01/02
Modules
JEPMC-W2061-A5
0.5 m
JEPMC-W2061-01
1 m
JEPMC-W2061-03
3 m
48-pin Connector
Terminal No.
Marking
Wire Color
Marking
48-pin Connector
Terminal No.
Color Marking Color Marks
A1 Red − Orange Black − B1
A2 Red − Gray Black − B2
A3 Red − White Black − B3
A4 Red − Yellow Black − B4
A5 Red − Pink Black − B5
A6 Red
− −
Orange Black
− −
B6
A7 Red
− −
Gray Black
− −
B7
A8 Red
− −
White Black
− −
B8
A9 Red
− −
Yellow Black
− −
B9
A10 Red
− −
Pink Black
− −
B10
A11 Red
− − −
Orange Black
− − −
B11
A12 Red
− − −
Gray Black
− − −
B12
A13 Red
− − −
White Black
− − −
B13
A14 Red
− − −
Yellow Black
− − −
B14
A15 Red
− − −
Pink Black
− − −
B15
A16 Red
− − − −
Orange Black
− − − −
B16
A17 Red
− − − −
Gray Black
− − − −
B17
A18 Red
− − − −
White Black
− − − −
B18
A19 Red
− − − −
Yellow Black
− − − −
B19
A20 Red
− − − −
Pink Black
− − − −
B20
A21 Red
− − − −
Continuous
Orange Black
− − − −
Continuous
B21
A22 Red
− − − −
Continuous
Gray Black
− − − −
Continuous
B22
A23 Red
− − − −
Continuous
White Black
− − − −
Continuous
B23
A24 Shield B24
