TractionPedalAssembly(Figure314)(continued)
g299132

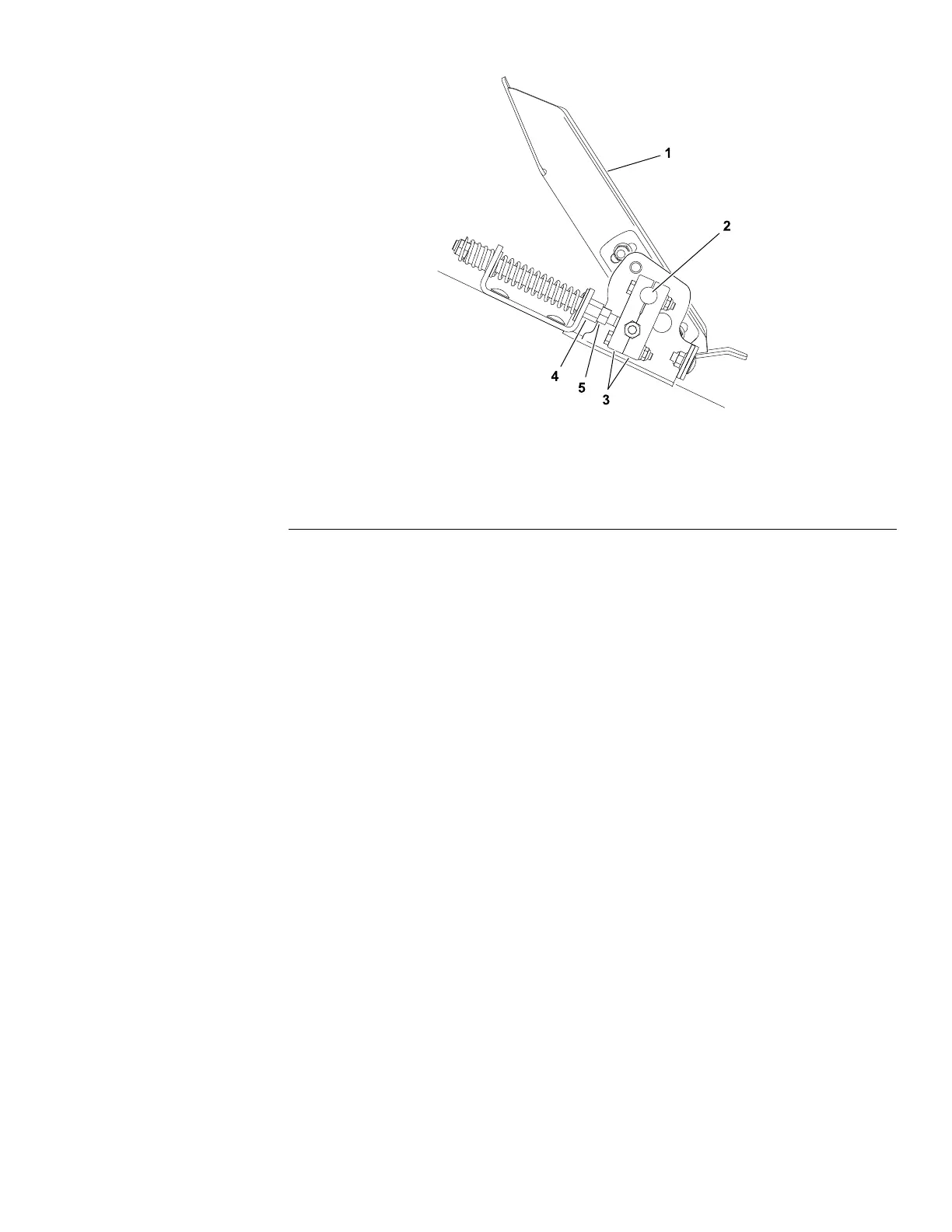

Figure315
1.Tractionpedal
4.Springshaft
2.Tractionpedalshaft
5.Locknut
3.Clampblocks
F.Clampblocks(Figure315item3)mustbesquare(at90ºangles)to
tractionpedalshaftaftertightening.
2.Plugmachinewireharnessconnectorintotractionpedalpositionsensor.
3.Afterassemblingthetractionpedal,calibratethetractionpedalposition
sensor(seeTractionPedalPositionSensorCalibration(page6–51)).
4.Makesurethathexnut(item7)istightenedafterthrottlepositionsensor
adjustment.
5.Installsteeringcover(item1).
