6.2.2 Montage mural

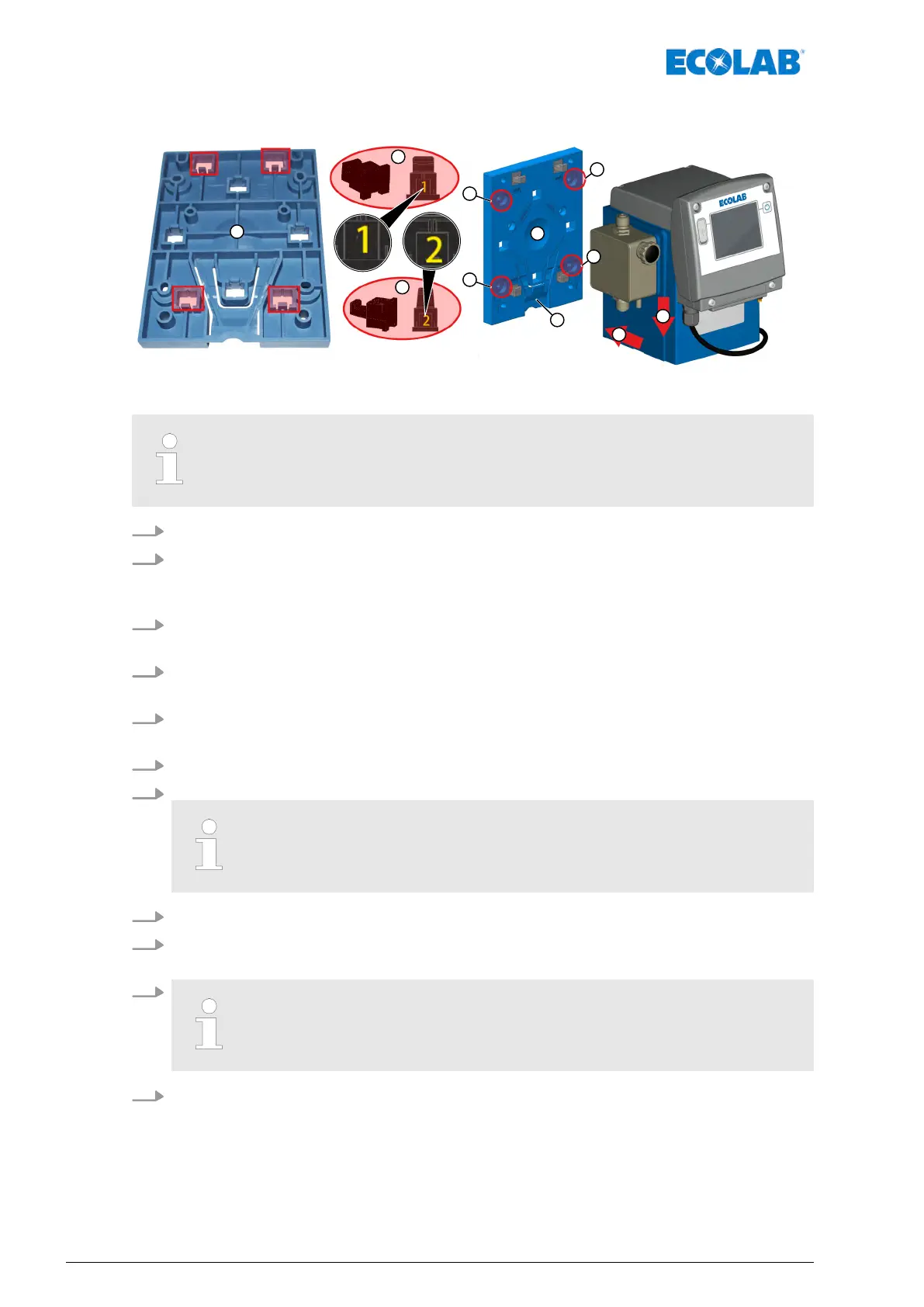

Fig. 9 : Préparations au montage mural
Pour le montage mural, les éléments de retenue (compris dans la livraison)
portant le chiffre 1 (Fig. 9 , repère 2) et le chiffre 2 (Fig. 9 , repère 3) sont
utilisés.
1. Retourner la plaque de montage.
2. Enficher les éléments de retenue (chif
fre : 1, Fig. 9 , repère 2) par l’arrière dans les
deux ouvertures supérieures portant l’inscription « wall » (= montage mural)et les
enclencher.
3. Enficher les éléments de retenue (chif
fre : 2, Fig. 9 , repère 3 ) par l’arrière dans les
deux ouvertures inférieures portant l’inscription « wall » et les enclencher.
4. T
ourner à nouveau la plaque de montage et l’arrêter à la position de montage
souhaitée.
5. Utiliser la plaque de montage comme gabarit et marquer les trous de perçage
souhaités (
Fig. 9 , repère 5) à l’aide d’un crayon pointu.
6. Percer les trous.
7. Fixer la plaque de montage au mur
.
Les crochets des éléments de retenue doivent être orientés vers le
haut.
8. Poser la pompe par le haut sur les crochets de la plaque de montage.
9. Pousser la pompe vers le bas sur la plaque de montage jusqu’à ce qu’elle
s’enclenche en cliquant distinctement.
10.
En appuyant sur la languette de retenue (Fig. 9 , repère 6), la pompe
peut être libérée de la plaque de montage.
11. Procéder au montage des raccordements (hydrauliques et électriques) :
Ä
Chapitre 6.3 « Installation hydraulique » à la page 49
Ä
Chapitre 6.4 « Installation électrique » à la page 58.
Montage et installation
48417102276 Rev. 5-02.2020
