5.2 Prises de raccordement / passages de câbles

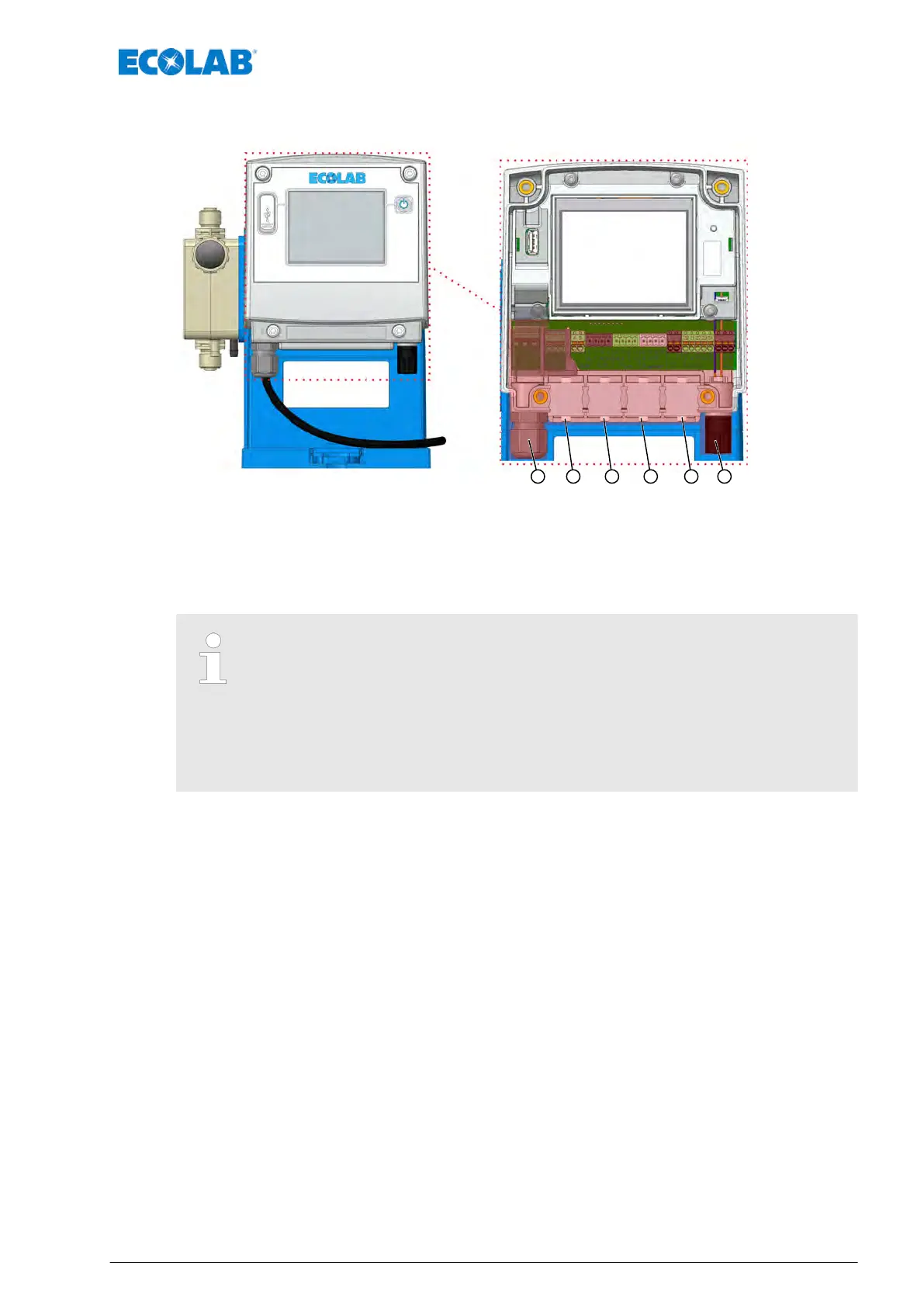

Fig. 5 : Raccordements « EcoAdd »
1 Passage de câble pour le câble d’alimentation /
le raccordement au réseau
2-5 Passe-câbles sur la platine principale avec bornes
de raccordement
6 Contrôle de niveau
(raccordement de la lance d’aspiration)
Le raccordement est décrit dans
Ä
Chapitre 6.4 « Installation électrique »
à la page 58 .
Diamètre extérieur admissible du câble pour le raccordement des entrées/
sorties : DE Ø = 5,1 à 5,7 mm (repères 2 à 5).
Câbles autorisés : LIYY 4x0,5 ; LIYY 5x0,34 ; LYCY 2x0,34 ; Ölflex 4x0,5
La classe de protection IP65 ne s’applique que si les câbles spécifiés
sont utilisés.
Description de la pompe
41 417102276 Rev. 5-02.2020
