7.2 Écran de démarrage
Lors de la mise en marche de la pompe, les
éléments suivants s’affichent pendant
environ cinq secondes à l’écran :
n Clé de pompe spécifique
n Code de production spécifique
n V
ersion du logiciel utilisé
n Tension d’alimentation de la pompe
n Matériaux utilisés pour la tête de pompe,
la membrane, le joint d’étanchéité,
les soupapes et la bille de soupape

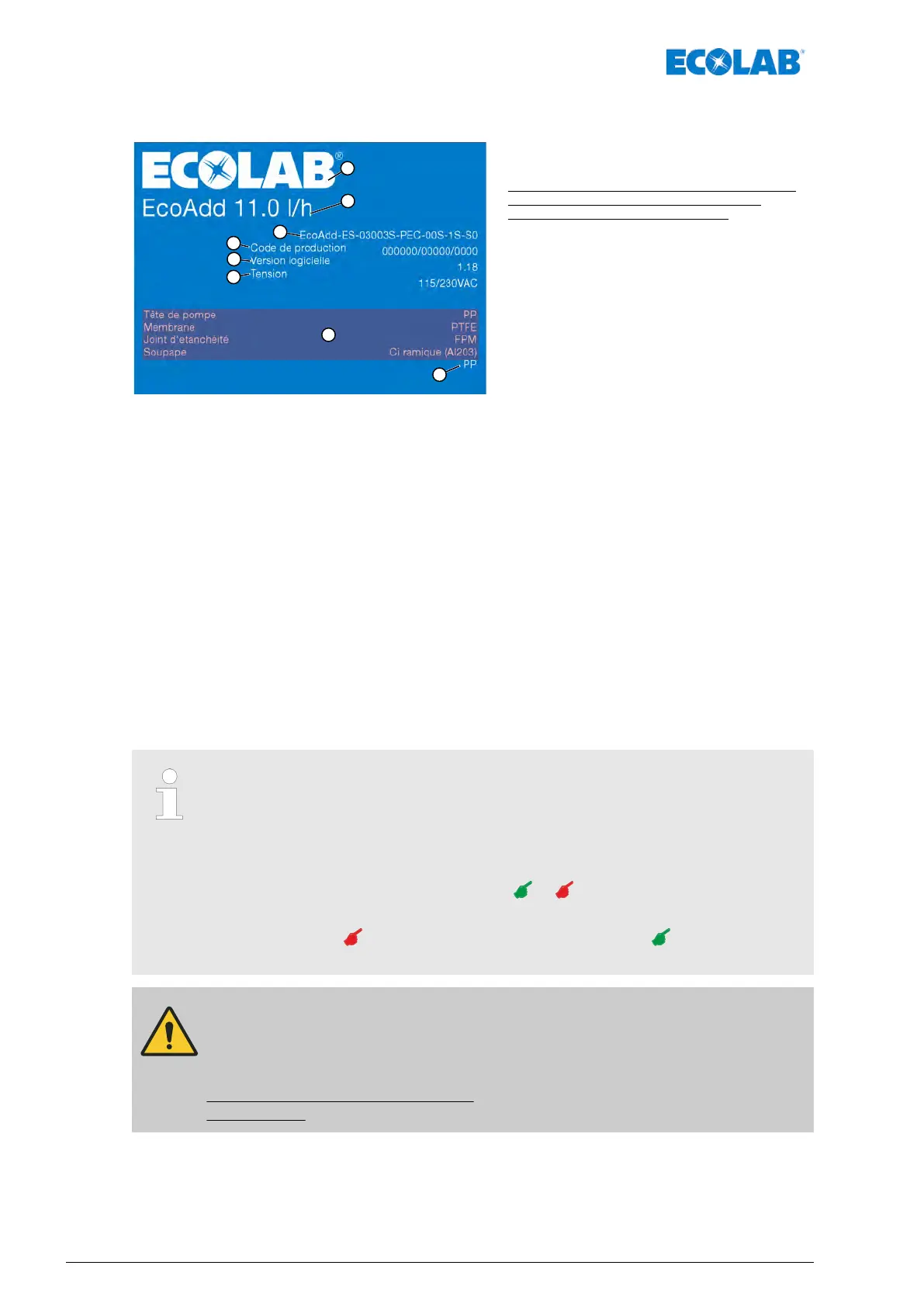

Fig. 17 : Écran de démarrage
1 Logo du fabricant
2 Taille de la pompe (capacité en litres)
3 Matériaux des composants de la pompe
4 Données spécifiques à la pompe
5 Clé de pompe spécifique
6 Versions du logiciel : système/moteur/Bluetooth
7 Tension d’alimentation de la pompe
8 Matériau de la bille de soupape
Étant donné que la pompe est équipée d’un système de détection du matériel, qui permet
au logiciel de contrôler les périphériques, il peut arriver que les éléments restent af
fichés
plus de 5 secondes, jusqu’à la fin du contrôle. L’écran passe ensuite au mode de
fonctionnement (voir
Ä
Chapitre 7.4 « Vue de l’écran en cours de fonctionnement
(exemple) » à la page 71).
Via le menu, l’écran « Infos » est consultable à tout moment :
Ä
Chapitre 7.13 « Infos » à la page 131.
7.3 Utilisation de l’écran de saisie (écran tactile)
Ce chapitre décrit les touches, symboles et saisies possibles utilisés sur
l’écran (dénommé ci-après
« écran tactile »).
Vous pouvez sélectionner certains éléments de commande apparaissant
sur l’écran tactile en les touchant du doigt.
Dans le chapitre suivant, les instructions relatives aux différentes étapes de
réglage sont représentées par une main
ou dans les présentations
graphiques.
La représentation indique une action. La représentation indique le
retour dans le niveau de menu précédent.
DANGER !
Destruction de l’écran tactile suite à une utilisation non conforme.
L
’écran tactile a été conçu pour être utilisé avec les doigts.
NE PAS prendre d’objets pointus (outils, crayons, stylos à bille, etc.)
pour utiliser l’écran tactile !
Commande/logiciel
66417102276 Rev. 5-02.2020
