6.4 Installation électrique
Personnel :
n
Électricien
DANGER !
Risque d’électrocution
T
ous les travaux électriques ne doivent être effectués que par du personnel
qualifié et autorisé, conformément aux directives CE en vigueur ou aux
réglementations locales en vigueur.
Veillez à ce que l’alimentation électrique soit déconnectée et protégée
contre toute remise sous tension !

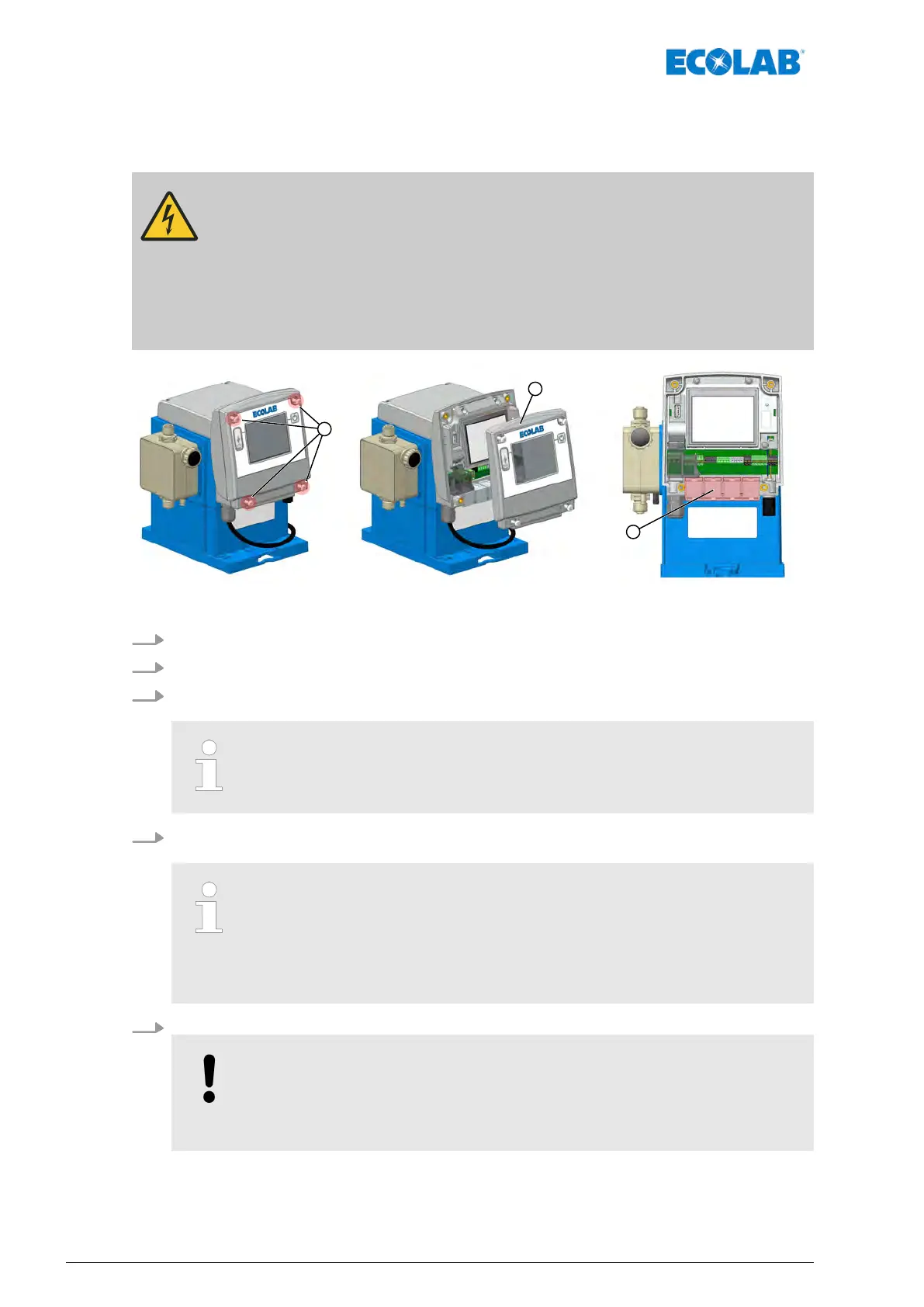

Fig. 15 : Installation électrique « EcoAdd »
1. Desserrer les quatre vis du boîtier.
2. Retirer le panneau frontal.
3. Pour le raccordement prolongé de signaux externes, faire passer les câbles de
raccordement à travers les borniers de raccordement.
Le câble secteur est déjà installé en usine.
(
Ä
Chapitre 6.4.2 « Alimentation électrique » à la page 60).
4. Ef
fectuer l’installation électrique
Ä
Chapitre 6.4 « Installation électrique » à la page 58.
Diamètre extérieur de câble autorisé pour le raccordement des
entrées/sorties : AD Ø = 5,1 à 5,7 mm. LIYY 4x0,5 ; LIYY 5x0,34 ;
L
YCY 2x0,34
Câbles autorisés : Ölflex 4x0,5
La classe de protection IP65 n'est valable qu'en cas d'utilisation
des câbles mentionnés.
5. Une fois l’installation électrique terminée, replacer le couvercle du boîtier
.
REMARQUE !
S’assurer que le joint est exempt d’impuretés pour assurer
l’étanchéité du système.
Serrer les quatre vis du boîtier (repère 1) « à la main » (1 nm).
Montage et installation
58417102276 Rev. 5-02.2020
