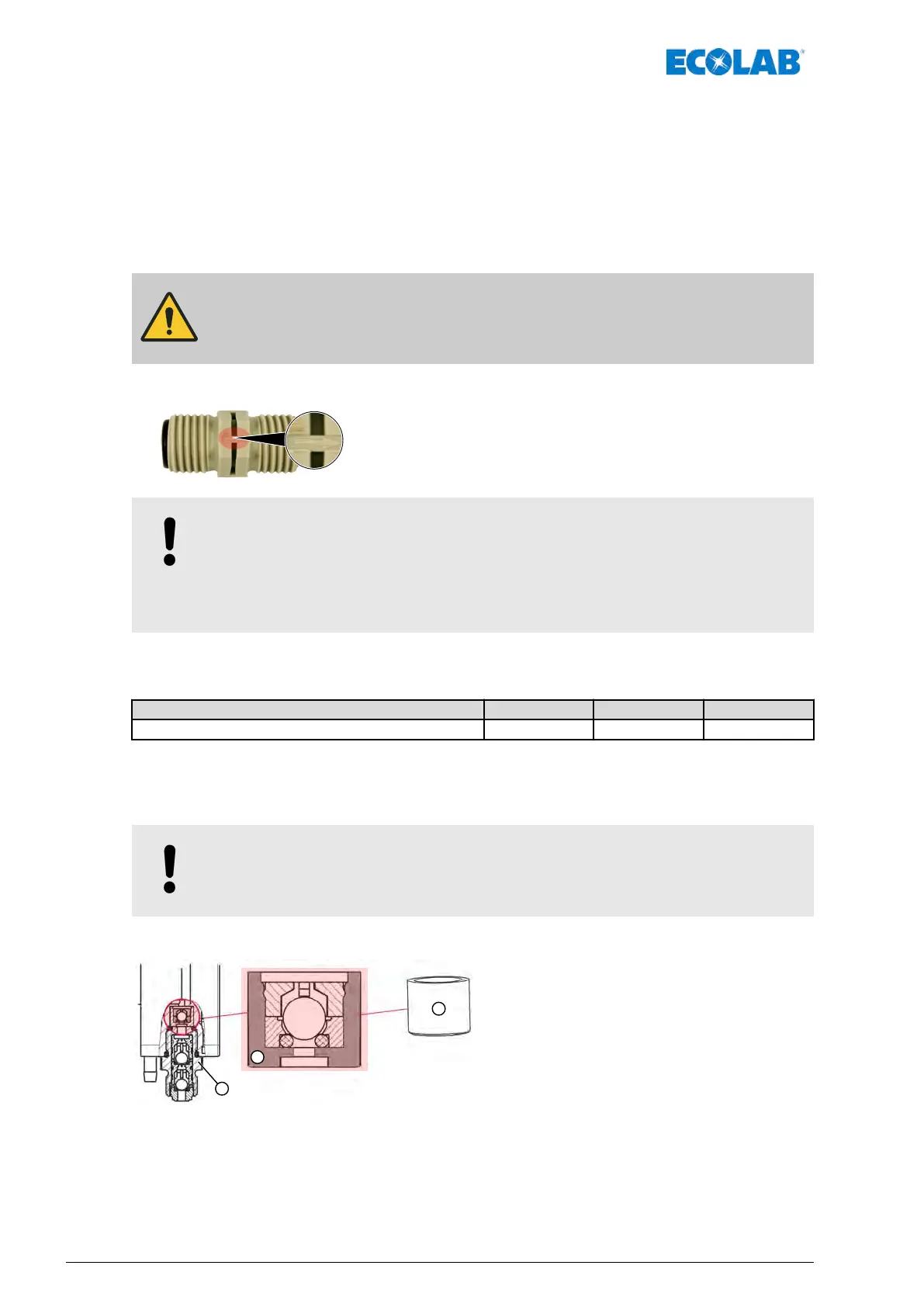

11.4 Montage correct des soupapes de dosage
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée
Équipement de protection :
n
Gants de protection résistant aux produits chimiques
n
Lunettes de protection
AVERTISSEMENT !
Lors du montage, il est indispensable de s’assurer que les soupapes sont
montées conformément au sens d’écoulement !
Le sens d’écoulement est représenté par une flèche gravée sur les
soupapes d’aspiration / de refoulement.
REMARQUE !
Les couples de serrage suivants sont à respecter impérativement pour
garantir à la fois l'étanchéité du système et l'intégrité du filetage.
Les couples de serrage des vis de la tête de dosage sont indiqués sur une
étiquette apposée sur la tête de la pompe.
Couple de serrage de la soupape d’aspiration / de refoulement :
Dimensions de la tête de pompe 5 l/h et 11 l/h 5 l/h et 11 l/h 5 l/h et 11 l/h
Couple de serrage 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
11.5 Remplacement des cartouches de soupapes (type V3)
REMARQUE !
Lors du remplacement des « cartouches de soupapes V3
», il est impératif
de veiller à les monter dans la bonne position.
1 Cartouche de soupape inférieure V3
S Côté aspiration -> soupape d’aspiration
Entretien
164417102276 Rev. 5-02.2020
