Pour protéger l’installation de dosage, l’utilisation d’une lance d’aspiration
avec un dispositif de signal « vide » et d’un filtre pour retenir les impuretés
(compris dans notre gamme d’accessoires) est vivement recommandée !
Le dispositif de signal « vide » éteint la pompe lorsque le niveau passe en
dessous d’un niveau déterminé dans le réservoir
.
6.3.2.1 Raccord de flexible avec douille d’appui et anneau de serrage

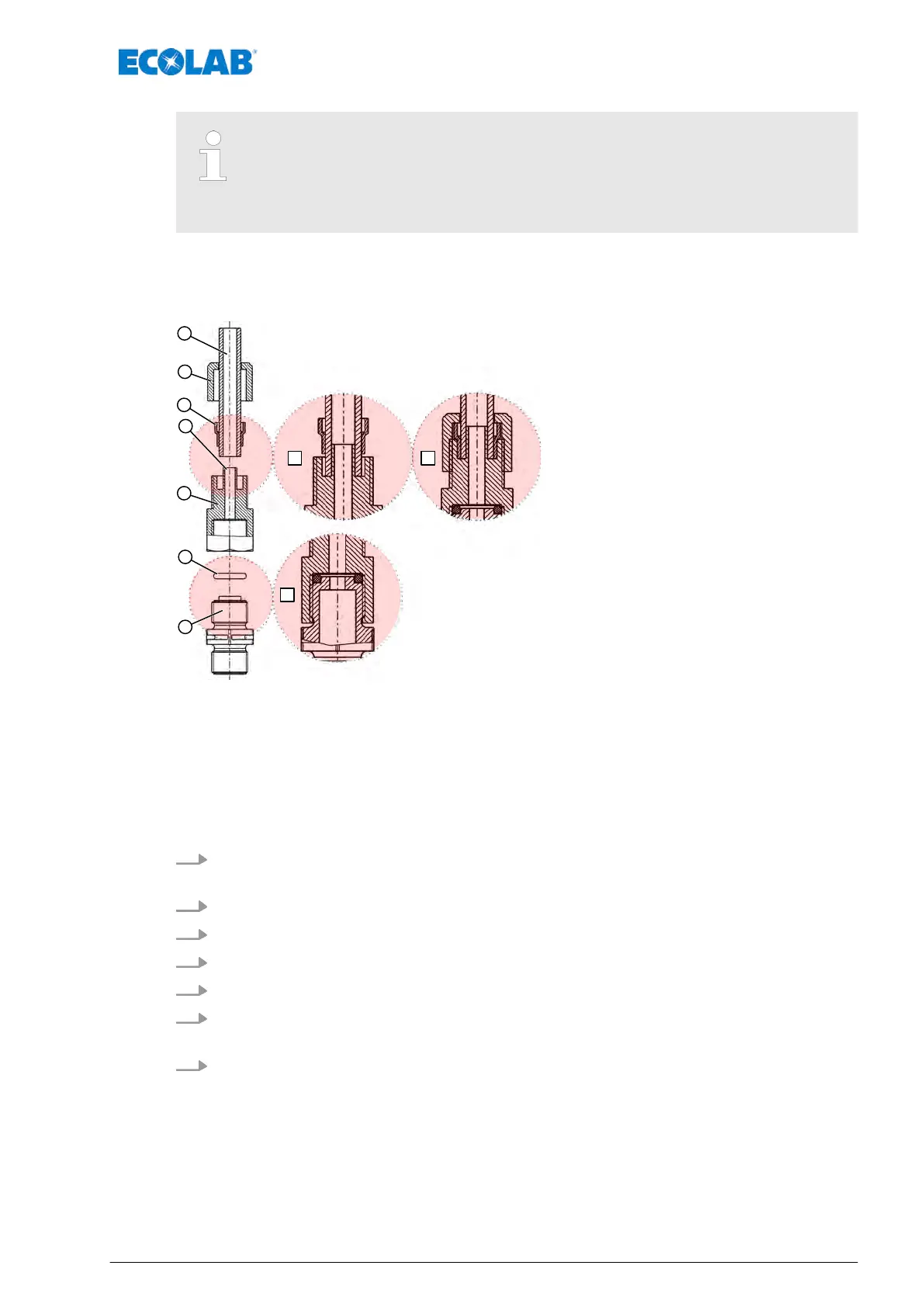

Fig. 11 : Raccord de conduit et flexible avec douille d’appui intégrée
1 Raccord de conduit ou flexible
2 Écrou-raccord
3 Anneau de serrage
4 Manchon
5 Raccord à visser
6 Joint torique
7 Soupapes d’aspiration, de refoulement
A1 Tuyauterie ou tuyau flexible inséré(e)
A2 État souhaité après l’assemblage
B1 Raccordement de la soupape :
État souhaité après l’assemblage
1. Placer le joint torique (repère 6) dans la rainure de la soupape d’aspiration ou de
refoulement (repère 7).
2. Serrer le raccord à visser (repère 5) (détail B1).
3. Couper droit le tuyau flexible (repère 1).
4. Glisser l’écrou-raccord (repère 2) sur le tuyau flexible (repère 1).
5. Glisser la barre de serrage (repère 3) sur le tuyau flexible (repère 1).
6. Glisser le tuyau flexible (repère 1) sur la douille d’appui (repère 4) jusqu’à la butée
(détail : A1).
7. Serrer le raccord à visser (repère 5) (détail A2).
Montage et installation
53 417102276 Rev. 5-02.2020
