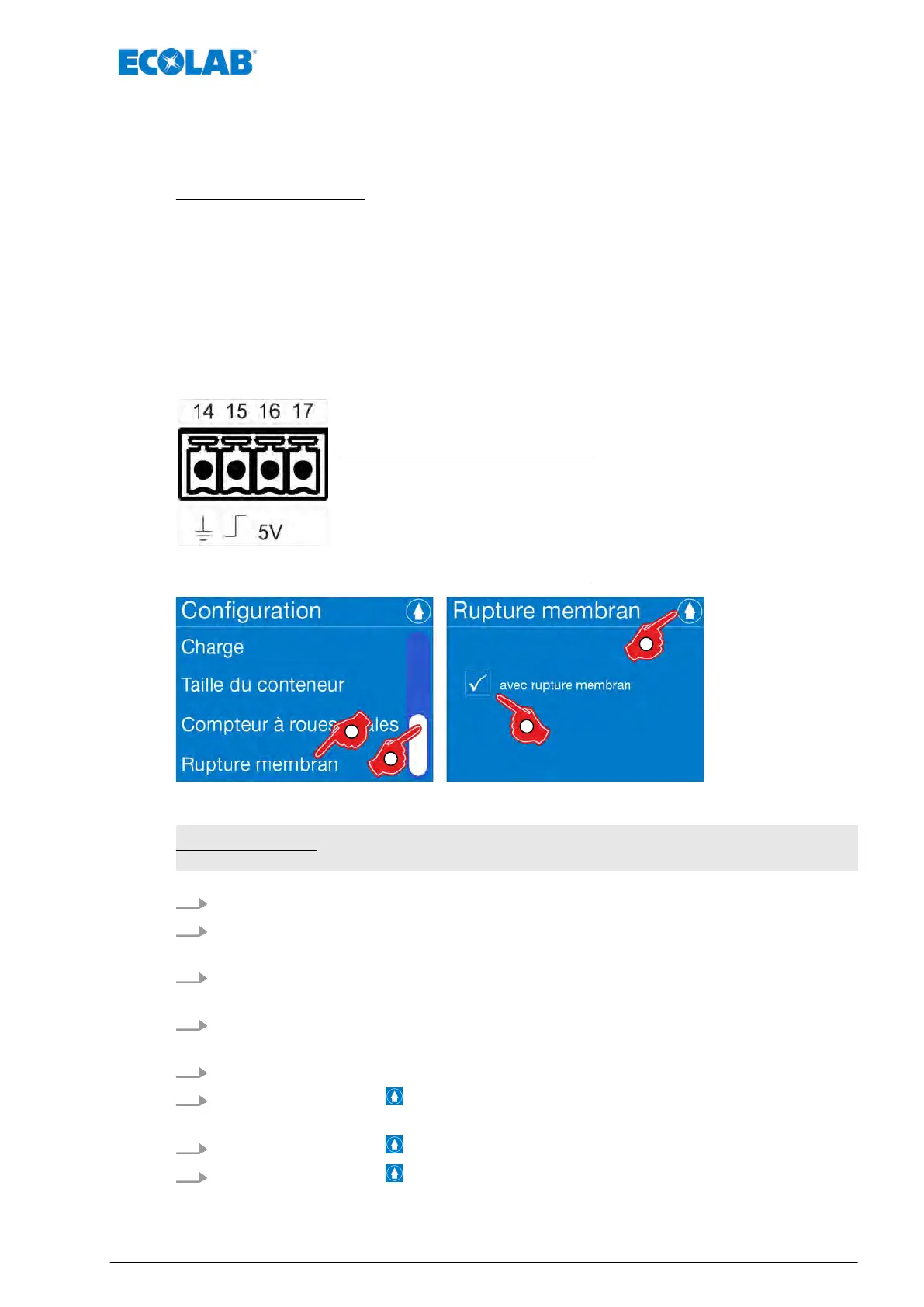

Page #529 background image
7.10.15 Rupture de membrane
La fonction « Rupture de membrane
» permet d’activer ou de désactiver la surveillance
de la membrane de pompe.
Conditions préalables :
n Cette fonction n’est utilisable que si une tête de pompe de dimension 30 l/h, 50 l/h ou
120 l/h est installée sur la pompe avec le capteur de protection de membrane
correspondant.
n Sélectionner et monter le capteur de rupture de membrane
Ä
Chapitre 12.2.4 « Tête
de pompe 30 l/h et 50 l/h » à la page 175, repère 9 ou
Ä
Chapitre 12.2.5 « Tête de
pompe 120 l/h » à la page 176, repère 11.
Raccordement électrique — capteur de rupture de membrane
Le raccordement électrique s’effectue sur la carte principale
Ä
Chapitre 6.4.7 « [Diaphragm] Surveillance de rupture de membrane »
à la page 61
Les raccordements sont les suivants :
14 = GND
15 = Membrane
16 = 5 volts
17 = Anode
Activer la surveillance de la rupture de membrane :
3
4
5
6
Fig. 73 : Activer la surveillance de la rupture de membrane
Réglage d’usine : Surveillance de la rupture de membrane désactivée
1.
Ouvrir le [Menu principal] :
Ä
Chapitre 7.7 « Menu principal » à la page 75
2.
Sélectionner [Configuration] :
Ä
Chapitre 7.10 « Vue d’ensemble - Configuration »
à la page 94
3. Aller jusqu’à l’option de menu [Rupture de membrane]
à l’aide de la barre de
défilement.
4. Sélectionner [Rupture de membrane] .
ð
L
’écran passe à l’invite « avec rupture de membrane ».
5. Pour activer cette fonction, sélectionner « avec rupture de membrane
» .
6.
Appuyer sur la touche pour enregistrer le réglage.
ð
L
’écran passe à la vue d’ensemble : [Configuration].
7.
Appuyer sur la touche pour revenir au [Menu principal].
8.
Appuyer sur la touche pour revenir à l’ [Affichage du fonctionnement].
Commande/logiciel
127 417102276 Rev. 5-02.2020
