6.4.1 Vue générale de l’affectation des bornes
Une fois le capot avant retiré (voir
Ä
Chapitre 6.4 « Installation électrique » à la page 58,
Fig. 15 , repère 2), les bornes sont accessibles. Selon l’affectation des bornes décrite
ci-dessous, le client peut adapter les entrées de commande en fonction de ses besoins.
REMARQUE !
T
oute modification de l’affectation des bornes n’est autorisée que par du
personnel qualifié. Si vous avez des questions ou si vous avez besoin
d’aide, veuillez communiquer avec notre service client
Ä
Chapitre 1.8.2 « Coordonnées du service technique » à la page 18.

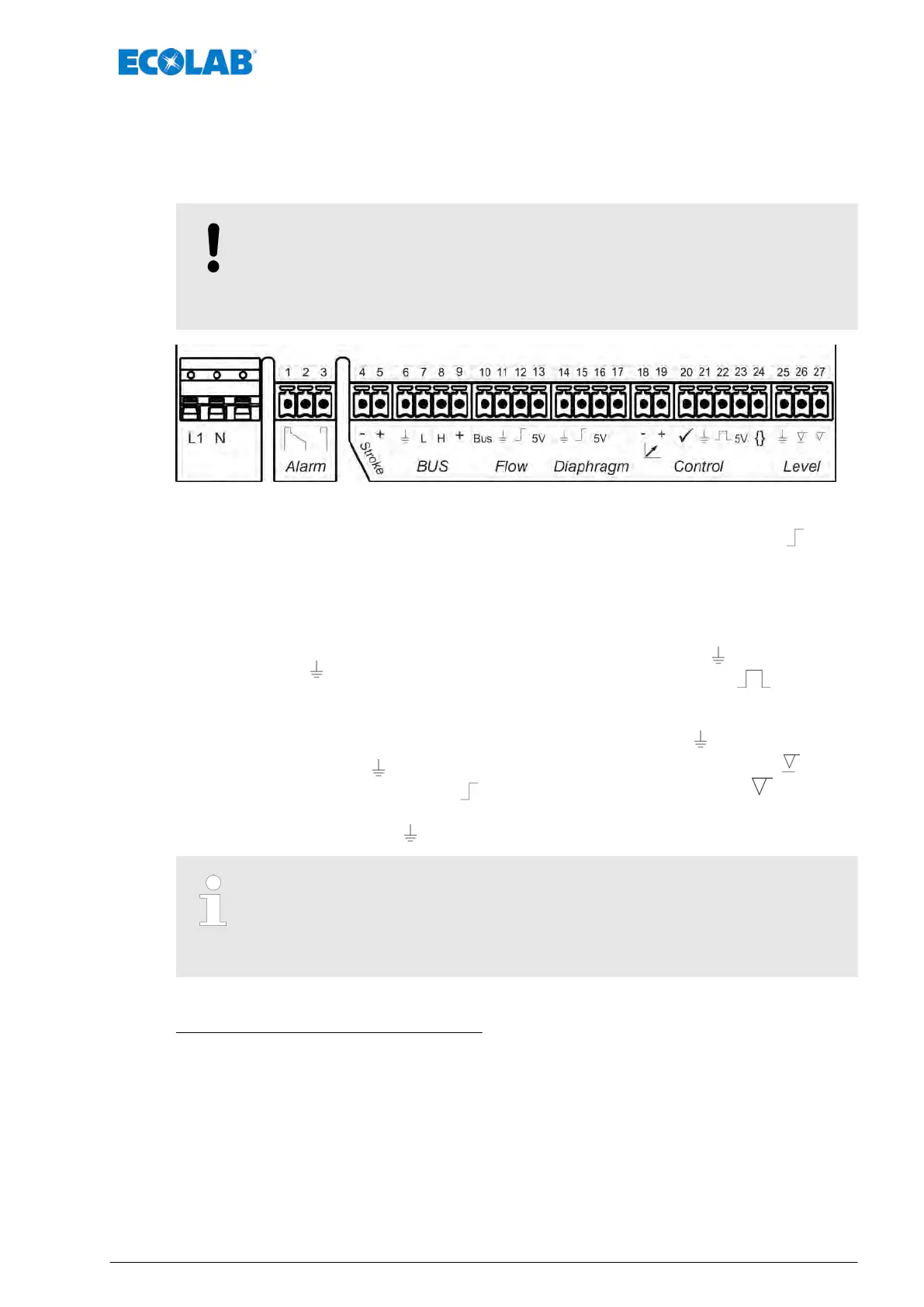

Fig. 16 : Affectation des bornes « EcoAdd »
L1 Phase réseau (conducteur actif)
N Conducteur neutre
1 Sortie d’alarme : NC
2 Sortie d’alarme : Common
3 Sortie d’alarme : NO
4 Sortie de signal de course : -
5 Sortie de signal de course : +
6
Bus Internet : GND
7 Bus Internet : CAN L
8 Bus Internet : CAN H
9 Bus Internet : 24 V
10 Surveillance du dosage : Bus (compteur à roue ovale)
11
Surveillance du dosage : GND
12
Surveillance du dosage : Surveillance du débit
13 Surveillance du dosage : 5 volts
14
Surveillance de la membrane : GND
15
Surveillance de la membrane : membrane
16 Surveillance de la membrane : 5 volts
17 Surveillance de la membrane : anode
18 Entrée de commande : signal normalisé mA (-)
19 Entrée de commande : signal normalisé mA (+)
20
Entrée de commande : Signal de libération ü
21
Entrée de commande : GND
22
Entrée de commande : impulsion
23 Entrée de commande : sortie 5 volts
24 Entrée de commande : Signal de démarrage du lot { }
25
Contrôle du niveau : GND
26
Contrôle du niveau : Pré-alerte de niveau
27
Contrôle du niveau : Signal « vide »
(raccordement
de la lance d’aspiration)
Diamètre extérieur de câble autorisé pour le raccordement des entrées/
sorties : AD Ø = 5,1 à 5,7 mm. LIYY 4x0,5 ; LIYY 5x0,34 ; L
YCY 2x0,34
Câbles autorisés : Ölflex 4x0,5
La classe de protection IP65 n'est valable qu'en cas d'utilisation des
câbles mentionnés.
Description des raccordements, voir :
Ä
Chapitre 6.4.2 « Alimentation électrique » à la page 60
Ä
Chapitre 6.4.3 « [Alarm] Sortie d'alarme » à la page 60
Ä
Chapitre 6.4.4 « [Stroke] Sortie de signal de course » à la page 61
Ä
Chapitre 6.4.5 « [BUS] Connexion BUS interne » à la page 61
Ä
Chapitre 6.4.6 « [Flow] Surveillance de dosage (avec par ex. compteur à roues ovales OGM
PLUS
) »
à la page 61
Ä
Chapitre 6.4.7 « [Diaphragm] Surveillance de rupture de membrane » à la page 61
Ä
Chapitre 6.4.8 « [Control] entrée de commande » à la page 62
Ä
Chapitre 6.4.9 « [Level] Contrôle du niveau (lance d’aspiration) » à la page 64
Montage et installation
59 417102276 Rev. 5-02.2020
