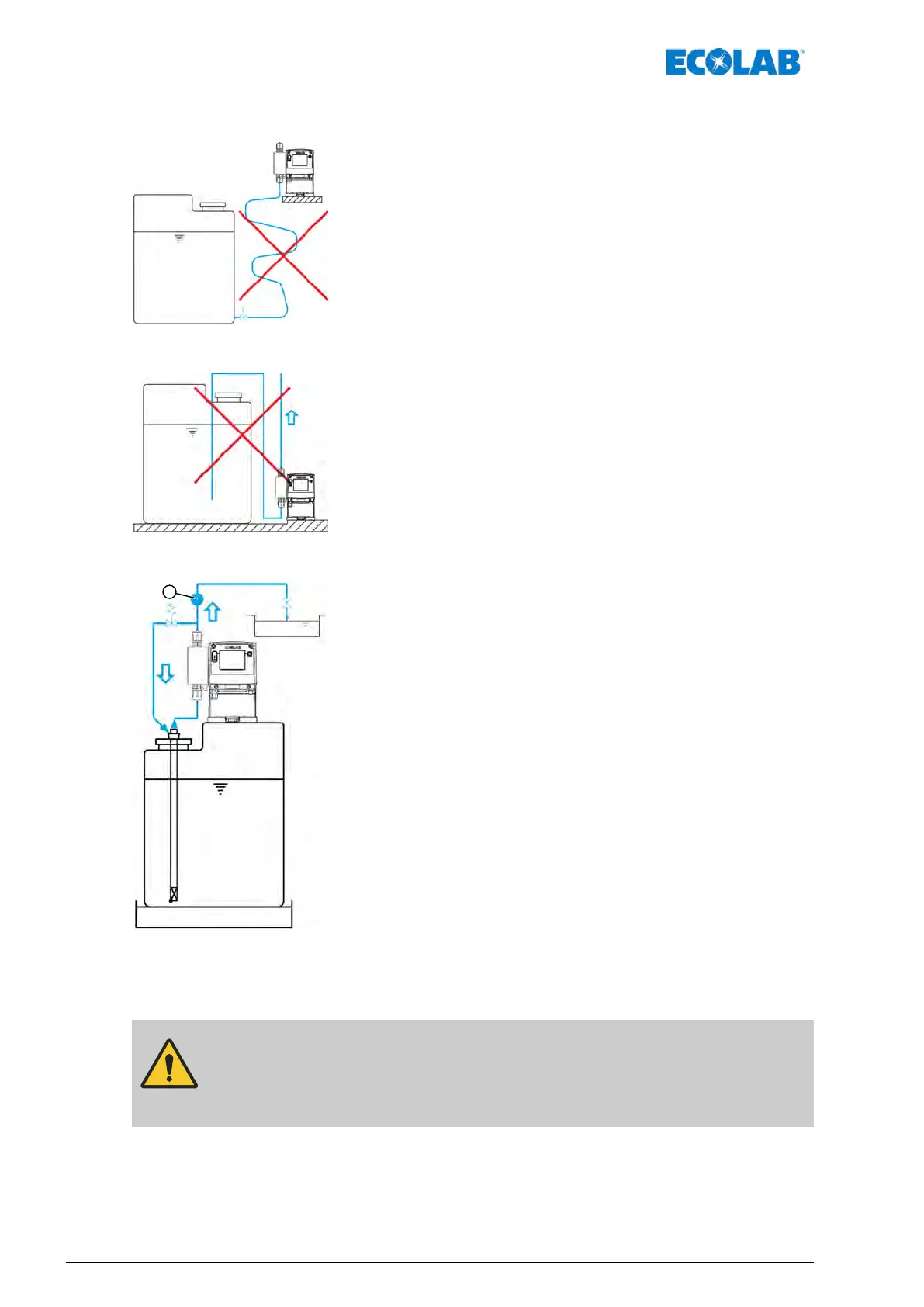

Exemple d’installation 5
Les conduites d’aspiration doivent être aussi courtes que possible.
Les conduites d'aspiration longues et entrelacées peuvent entraîner une
accumulation d'air dans le système.
La hauteur d’aspiration doit être de 2 m au maximum et la vitesse
d’écoulement de
0,3 m/s au maximum !
Exemple d’installation 6
Les conduites d’aspiration doivent toujours être posées en pente
ascendante vers la soupape d’aspiration de la pompe doseuse.
Exemple d’installation 7
Un dispositif de surveillance du dosage, par ex. un compteur à roues ovales
(repère 1) ou un garde de courant, doit être monté dans la conduite de
dosage an aval de la soupape de décharge et en amont d’une soupape de
maintien ou de dosage.
6.3.2 Raccordement des conduites d’aspiration et de pression (conduites de dosage)
ATTENTION !
S’assurer que lors du raccordement des conduites d’aspiration et de
refoulement, les joints toriques
sont montés sur les raccordements, afin
d’obtenir l’étanchéité nécessaire.
