12.2.5 Tête de pompe 120 l/h

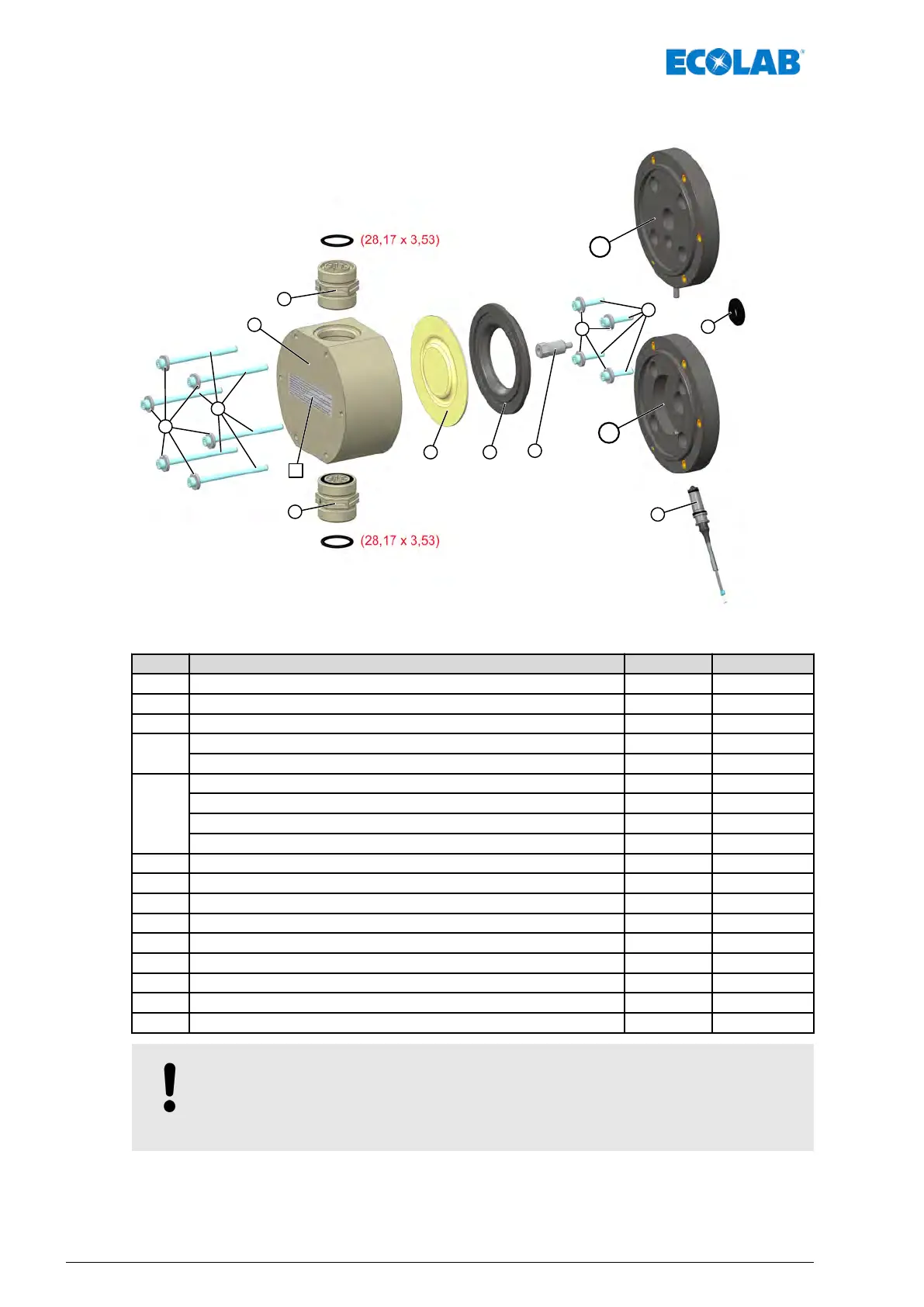

Fig. 103 : Sous-ensemble de rechange : Tête de pompe 120 l/h
Rep. Désignation Référence N° EBS
A Étiquette mise en service / couple de serrage (6 Nm) 34900291 sur demande
1 Vis à six pans creux, M6 x 90, DIN 912, V2A 413031148 sur demande
2 Rondelle, 17 x 6,4 x 3 DIN 7349 V2A 413501304 sur demande
3
Tête de pompe, 120 l/h, PP 35200142 sur demande
Tête de pompe, 120 l/h, PVDF 35200143 sur demande
4
Soupape d’aspiration / de refoulement, PFC-000 G1¼-G1¼-99 249075 sur demande
Soupape d’aspiration / de refoulement, PEC-000 G1¼-G1¼-99 249055 sur demande
Soupape d’aspiration / de refoulement, DFC-000 G1¼-G1¼-99 252028 sur demande
Soupape d’aspiration / de refoulement, DEC-000 G1¼-G1¼-99 252029 sur demande
5 Membrane 35200144 sur demande
6 Plaque intermédiaire 35200147 sur demande
7 Rallonge de membrane, 120 l/h 35200148 sur demande
8 Vis à six pans creux, M6 x 30, DIN 912, V2A, ANTI 413031140 sur demande
9 Rondelle, 17 x 6,4 x 3 DIN 7349 V2A 413501304 sur demande
10a Plaque d’adaptation 35200145 sur demande
10b Plaque d’adaptation pour capteur de rupture de membrane 35200146 sur demande
11 Capteur de rupture de membrane, complet 252081 sur demande
12 Membrane de protection 35200137 sur demande
REMARQUE !
Lors du montage, le couple de serrage indiqué sur la tête de pompe est à
respecter impérativement !
V
oir aussi
Ä
Chapitre 14.6 « Couples de serrage » à la page 187
Pièces d’usure et de rechange
176417102276 Rev. 5-02.2020
