13.1.2 Passage du montage sur pied au montage mural
Afin de pouvoir adapter la pompe aux conditions du site, il est possible de monter la
pompe « debout » (montage sur pied) ou « accrochée » sur un mur (montage mural).

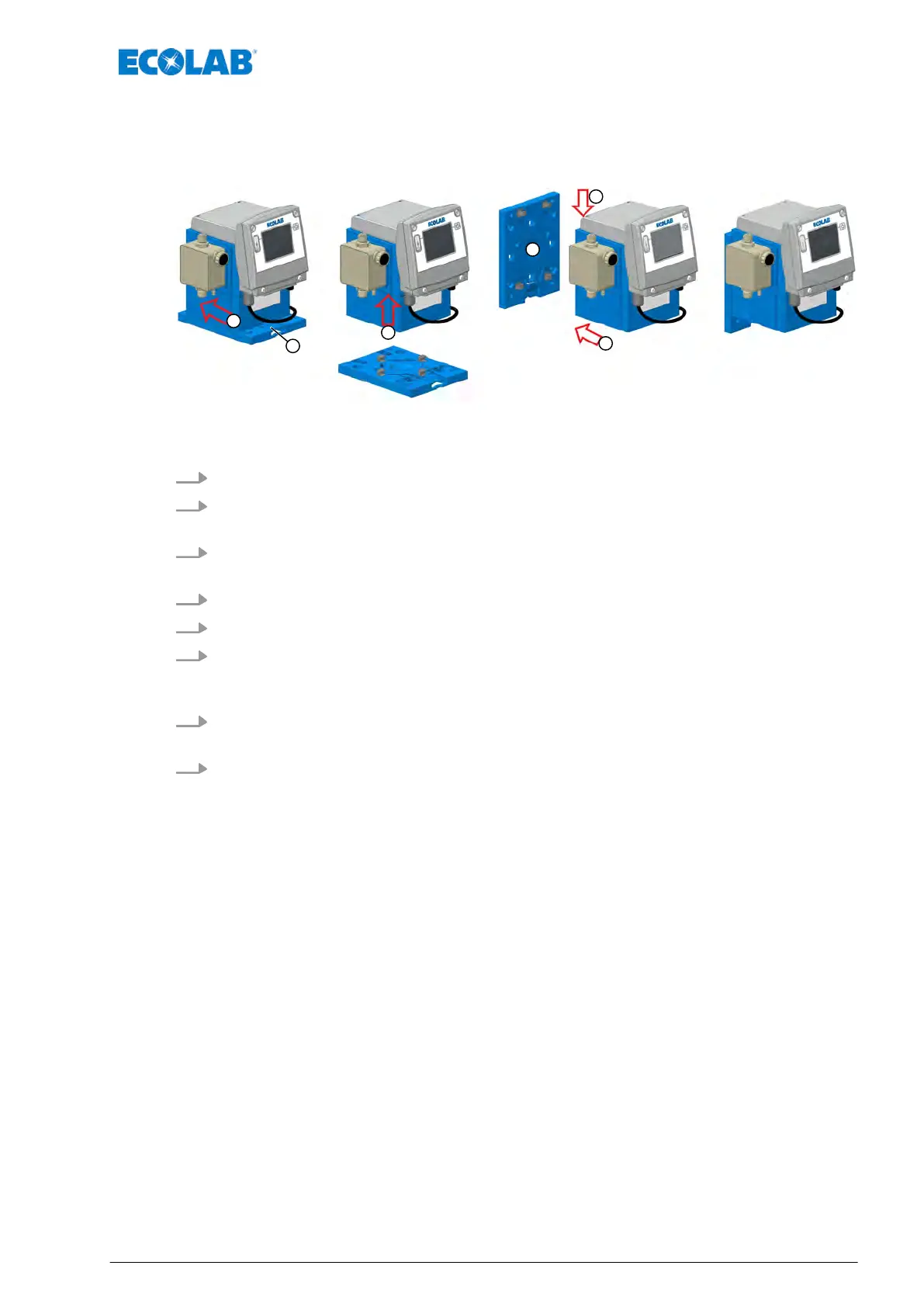

Fig. 105 : Passage d’un montage sur pied (à la verticale, p. ex. sur le sol, une console ou un bidon) à un montage mural
(suspendu)
1. Démonter si nécessaire les raccordements (hydrauliques et électriques).
2. Pousser la languette de support de la plaque de montage vers le bas pour débloquer
le verrouillage de la pompe.
3. Pousser la pompe vers l’arrière sur la plaque de montage, jusqu’à ce que les
éléments de support se désenclenchent du socle de la pompe.
4. Soulever la pompe de la plaque de montage.
5. Monter la plaque de montage sur le mur
.
6. Poser la pompe sur la plaque de montage de façon à ce que les éléments de
support de la plaque de montage rentrent dans les encoches sur le côté de la
pompe.
7. Pousser la pompe vers le bas sur les éléments de support, jusqu’à ce qu’ils
s’enclenchent.
8. Monter les branchements (hydrauliques et électriques) :
Ä
Chapitre 6.3 « Installation hydraulique » à la page 49
Ä
Chapitre 6.4 « Installation électrique » à la page 58.
Modification, mise à niveau, réparation
179 417102276 Rev. 5-02.2020
