7.9.4 [Betriebsart] [Strom]
Bei Betriebsart „Strom“ wird die Dosiermenge von der Höhe eines eingehenden
Normsignal (
0-20 mA / 4-20 mA oder invertiert 20-0 mA / 20-4 mA) bestimmt.
Je nach ausgewähltem Strombereich markiert dabei der linke Stromwert die minimale
Dosiermenge, der rechte Stromwert bestimmt die maximale Dosiermenge.
Minimale und maximale Dosiermenge sind dann in einem 2. Schritt frei einstellbar.
Beispiel:
Eingangssignal 4 - 20 mA = Dosierleistung 0 - 100%

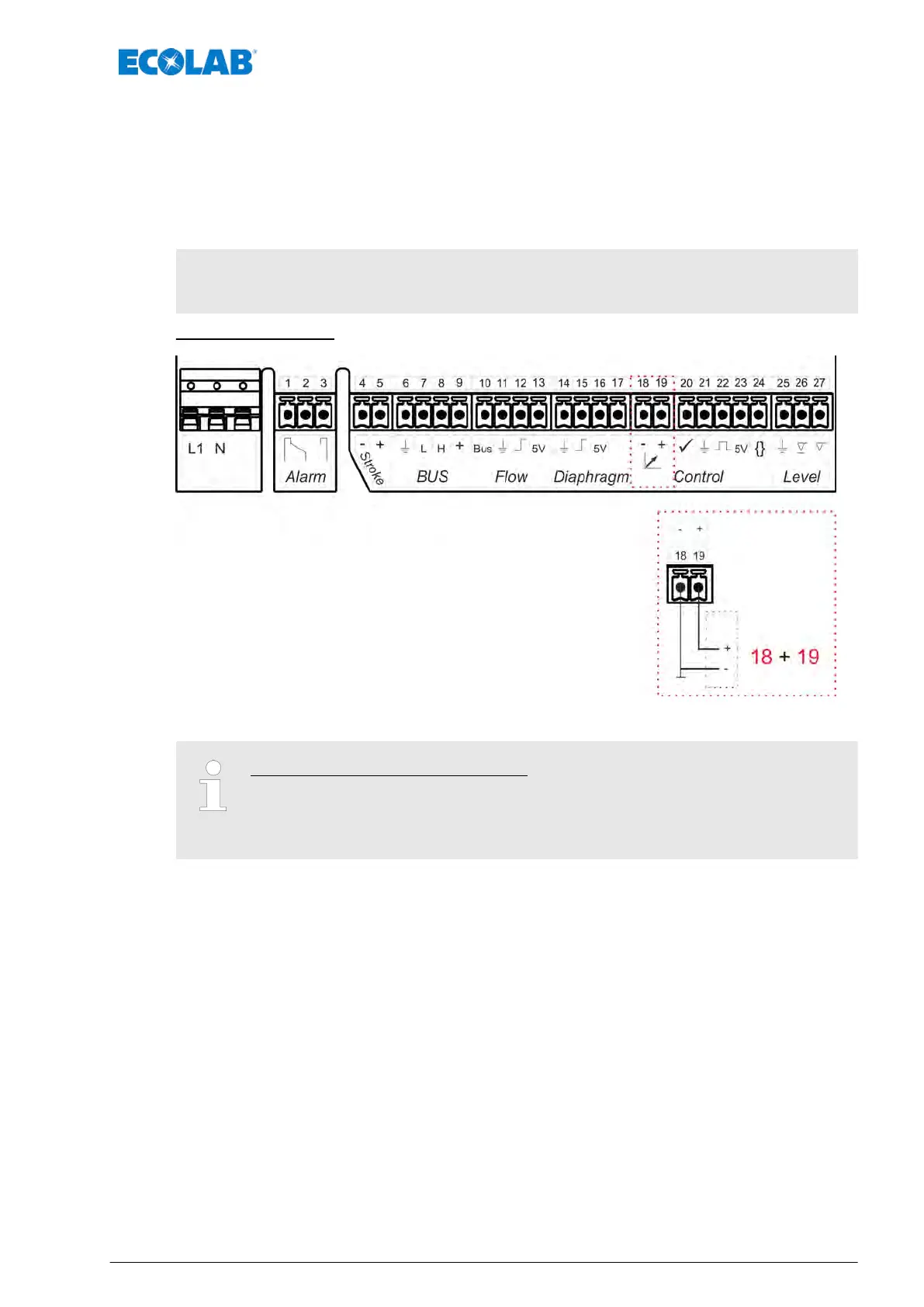

Klemmenbelegung:
Abb. 40: Klemmenbelegung: „Strom“
Hierbei ist folgendes zu beachten:
– Belastung ca. 50 Ohm.
– Eingang nicht spannungsfrei.
– Polarität des angeschlossenen Signals beachten!
Steuerung / Software
87 417102276 Rev. 5-02.2020
