6.3 Hydraulische Installation
Personal:
n
Mechaniker
n
Servicepersonal
n
Fachkraft
Schutzausrüstung:
n
Chemikalienbeständige Schutzhandschuhe
n
Schutzbrille
n
Sicherheitsschuhe

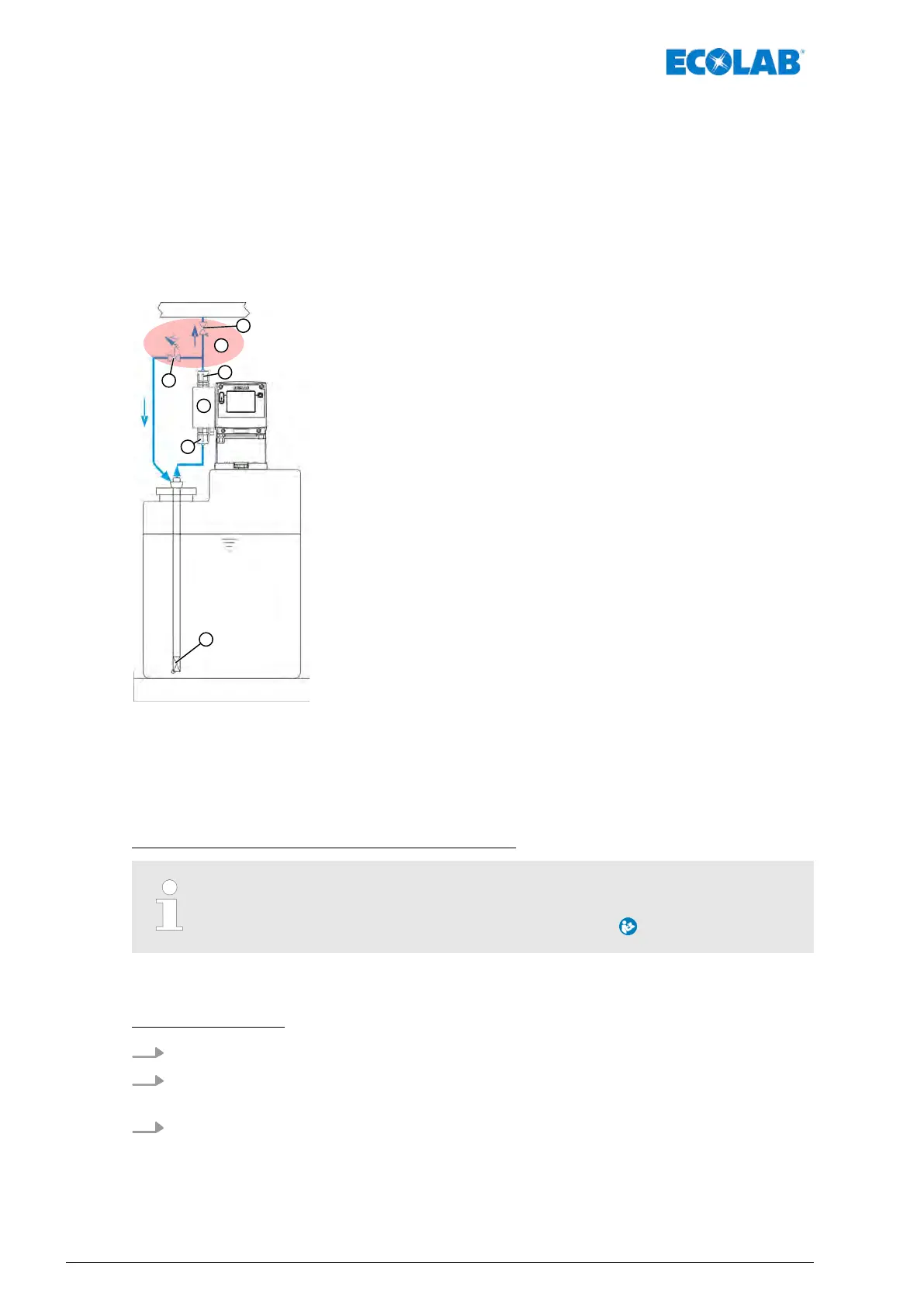

Abb. 10: Einbauschema
1 Überströmventil
2 Druckhalteventil
3 Optional: Mehrfunktionsventil (MFV)
4 Sauglanze bzw. Bodensaugventil
D Druckventil
P Pumpenkopf
S Saugventil
Verwendung eines Mehrfunktionsventils (MFV):
Dosier-, Druckhalte- und Überdruckventile (Pos. 1 und Pos. 2), können
durch ein Mehrfunktionsventil (MFV) (Pos. 3) ersetzt werden. Bei der
Verwendung ist unbedingt die dazugehörige Anleitung zu beachten.
Bei Verwendung eines Dosierventils können Dosierspitzen < 1,2 mPa (12 bar) auftreten.
Dies führt dazu, dass die Pumpe einen Fehler anzeigt und stoppt.
Fehlerbeseitigung:
1. Gegendruck prüfen!
2. Alle V
entile der Dosierleitungen überprüfen, evtl. ist ein in der Dosierleitung
angebrachtes Ventil nicht richtig geöffnet oder gar geschlossen.
3. Systemdruck überprüfen und gegebenenfalls verringern.
Montage und Installation
46417102276 Rev. 5-02.2020
