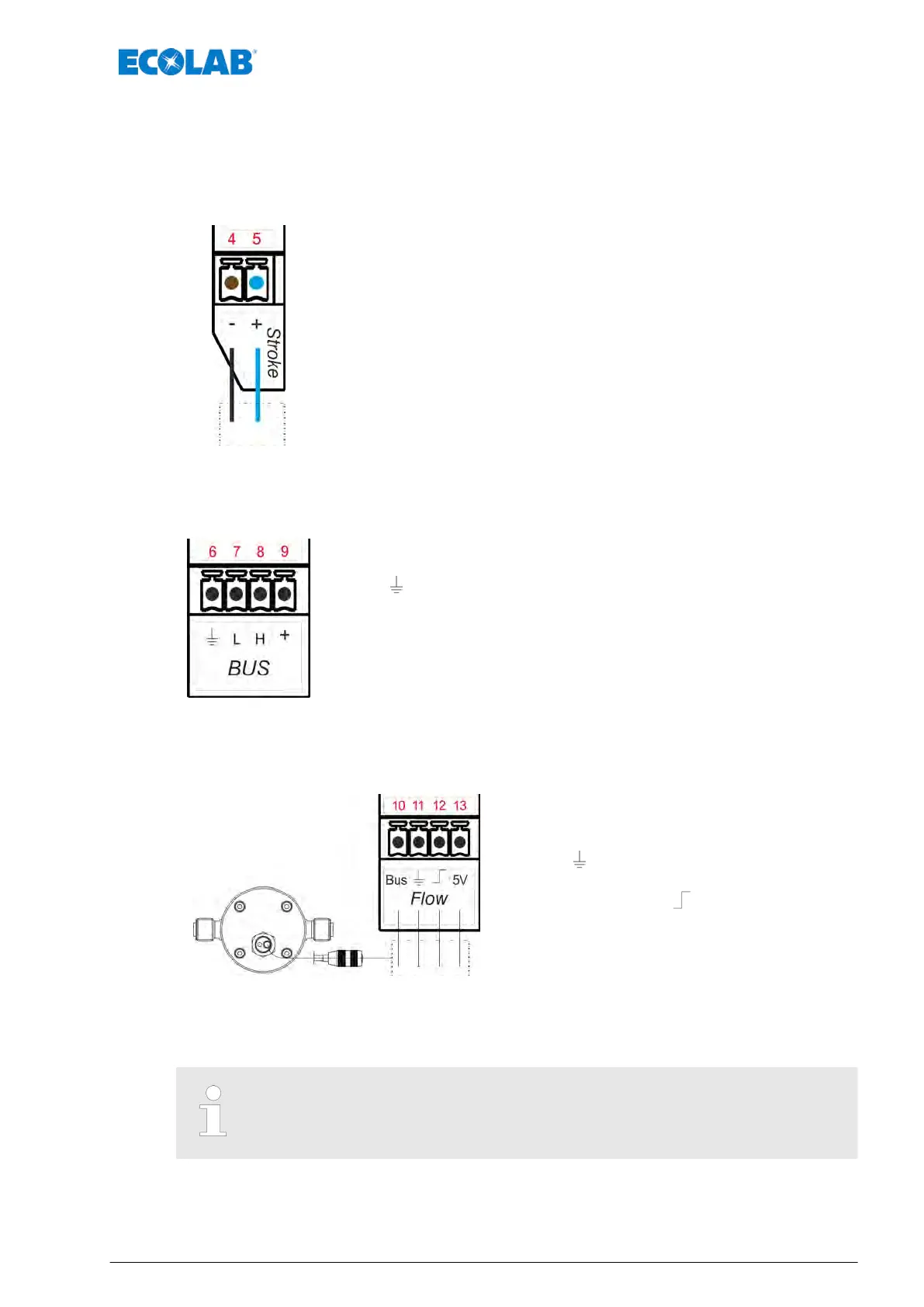

6.4.4 [Stroke] Sortie de signal de course
À chaque course de la pompe, la sortie de commutation se ferme une fois.
Sortie de commutation = sortie transistor sans potentiel, charge 24 V
, c.c., 300 mA
4 = - (moins)
5 = + (plus)
6.4.5 [BUS] Connexion BUS interne
6 = GND
7 = CAN L
8 = CAN H
9 = 24 V
6.4.6
[Flow] Surveillance de dosage (avec par ex. compteur à roues ovales OGM
PLUS
)
10 = Bus (compteur à roues ovales)
Couleur : blanc
1
1 = GND
Couleur : bleu
12 = Surveillance de débit
Couleur : noir
13 = 5 V
olt
Couleur : marron
6.4.7 [Diaphragm] Surveillance de rupture de membrane
Pour la configuration côté logiciel, voir
Ä
Chapitre 7.10.15 « Rupture de membrane » à la page 127
Montage et installation
61 417102276 Rev. 5-02.2020
