7.2 Startbildschirm
Beim Einschalten der Pumpe wird für ca. fünf
Sekunden folgendes angezeigt:
n Spezifischer Pumpenschlüssel
n Spezifischer Produktionscode
n V
ersion der verwendeten Software
n Versorgungsspannung der Pumpe
n Verwendete Materialien für Pumpenkopf,
Membrane, Dichtung, Ventile und
Ventilkugel

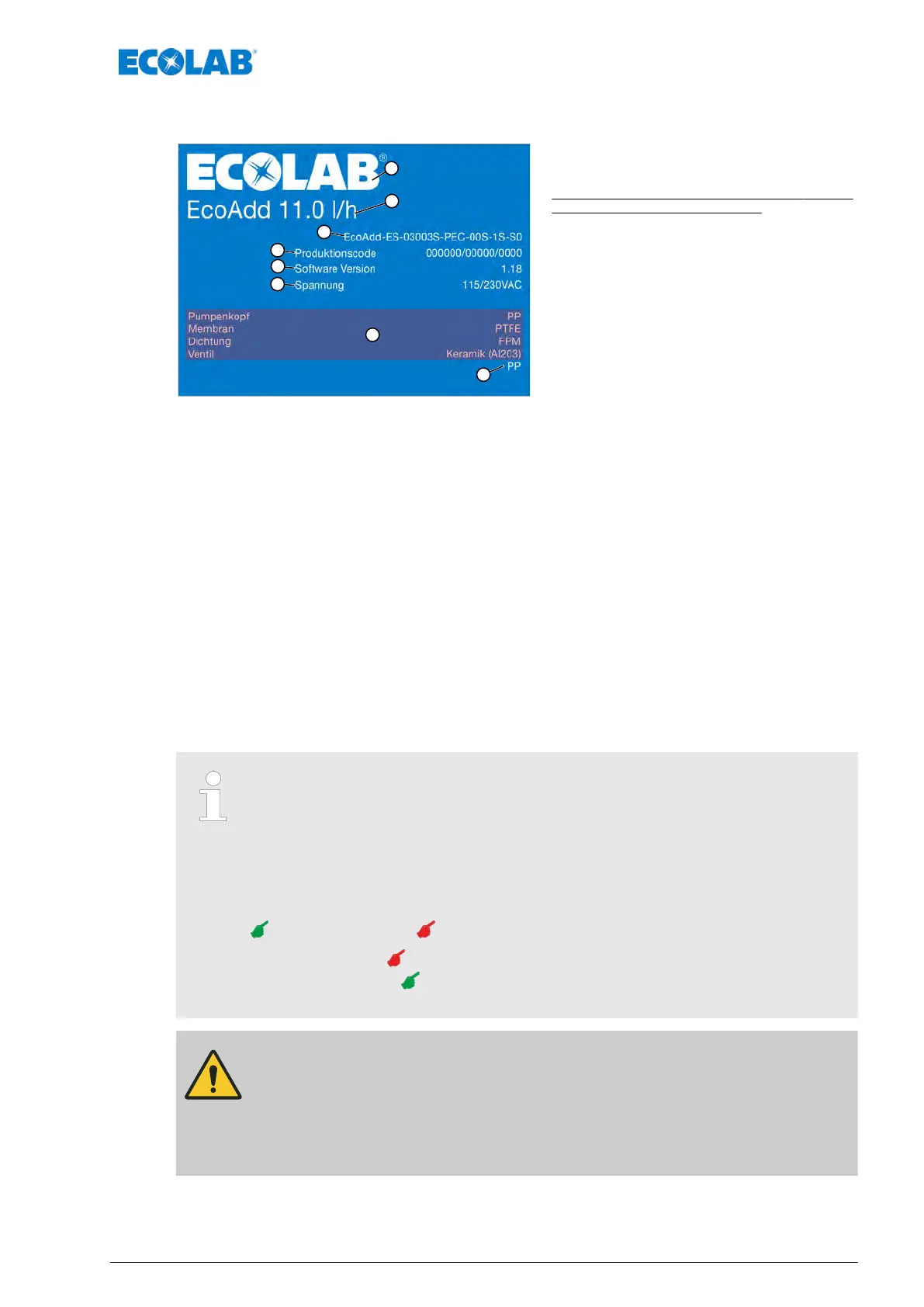

Abb. 17: Start-Bildschirm
1 Hersteller-Logo
2 Pumpengröße (Literleistung)
3 Materialien der Pumpenkomponenten
4 Spezifische Pumpenangaben
5 Spezifischer Pumpenschlüssel
6 Software Versionen: System/Motor/Bluetooth
7 Versorgungsspannung der Pumpe
8 Material der Ventilkugel
Da die Pumpe über eine Hardwareerkennung verfügt, die softwareseitig die
angeschlossenen Geräte überprüft, kann die Anzeige unter Umständen länger als
5 Sekunden
dauern, bis die Überprüfung abgeschlossen ist. Danach wechselt der
Bildschirm in den Betriebsmodus (siehe
Ä
Kapitel 7.4 „Displayansicht im laufenden
Betrieb (Beispiel)“ auf Seite 68).
Über das Menü kann der „Info“ Bildschirm jederzeit aufgerufen werden:
Ä
Kapitel 7.13 „Info“ auf Seite 129.
7.3 Verwendung des Eingabe-Bildschirms (Touch-Screen)
In diesem Kapitel werden die im Bildschirm (im folgenden "Touch-Screen"
genannt) verwendeten T
asten, Symbole und Eingabemöglichkeiten
beschrieben.
Einige, im Touch-Screen dargestellten Bedienungselemente, können durch
Berührung mit dem Finger angewählt werden.
Im nachfolgenden Kapitel sind in den grafischen Darstellungen die
Anweisungen für die jeweiligen Einstellschritte durch die Symbole
(grüne Hand) oder (rote Hand) dargestellt.
– Die rote Hand markiert einen Handlungsschritt.
– Die grüne Hand markiert den Weg in die vorherige Menüebene
zurück.
GEFAHR!
Zerstörung des T
ouch-Screens durch fehlerhafte Bedienung.
Der Touch-Screen ist für die Bedienung mit dem Finger ausgelegt.
KEINE spitzen Gegenstände (z.B. Werkzeuge, Stifte, Kugelschreiber,
etc.) zur Bedienung des Touch-Screens benutzen!
Steuerung / Software
63 417102276 Rev. 5-02.2020
