6.2.2 Wandmontage

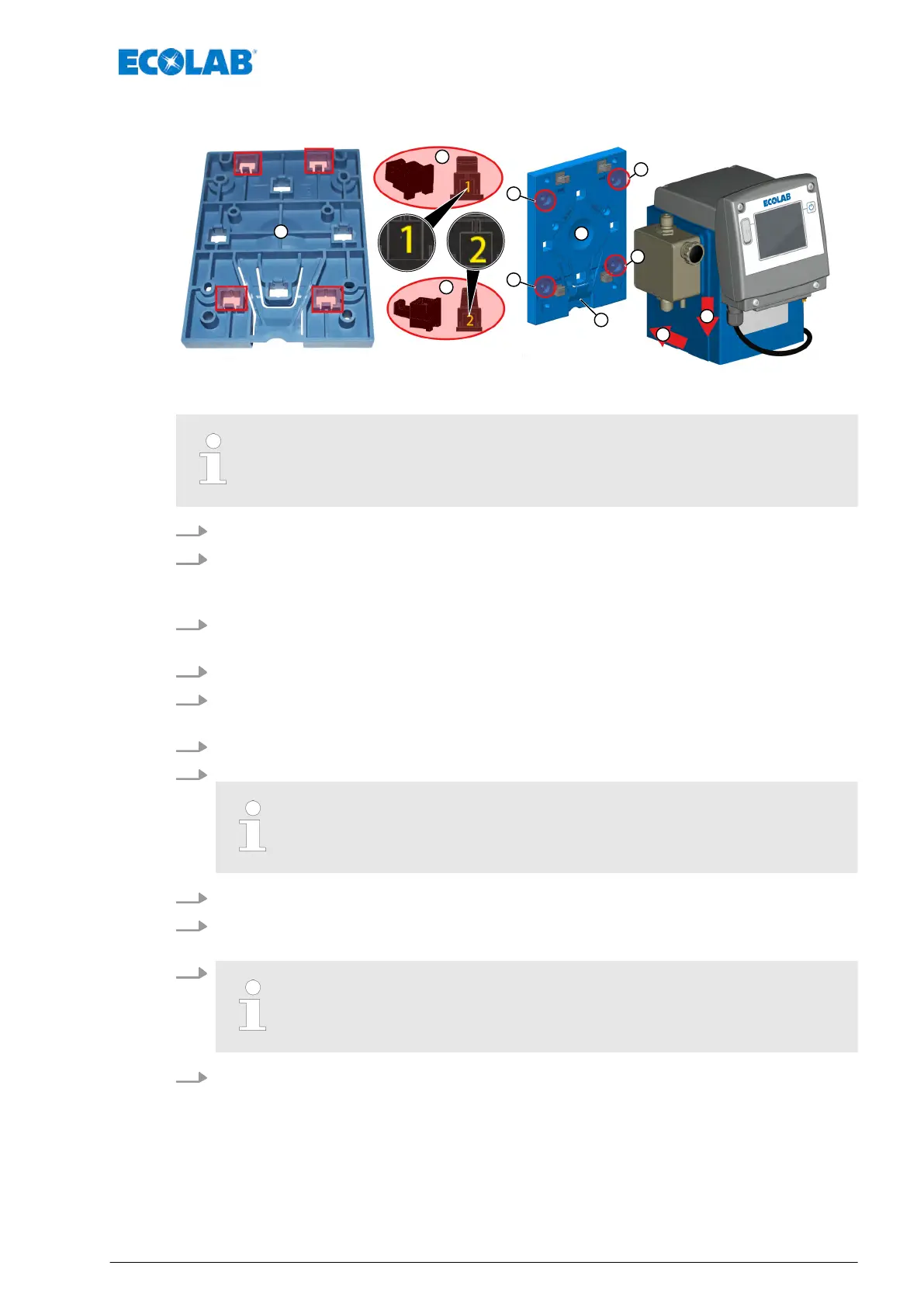

Abb. 9: Vorbereitungen zur Wandmontage
Für die Wandmontage werden Halteelemente (im Lieferumfang) mit der
Kennzahl 1 (Abb. 9, Pos. 2)
und der Kennzahl 2 (Abb. 9, Pos. 3)
verwendet.
1. Montageplatte umdrehen.
2. Halteelemente (Kennzahl: 1, Abb. 9, Pos. 2) von hinten in die zwei oberen
Öf
fnungen mit der Bezeichnung "wall" (= Wandmontage)stecken und einrasten
lassen.
3. Halteelemente (Kennzahl: 2, Abb. 9, Pos. 3 ) von hinten in die zwei unteren
Öf
fnungen mit der Bezeichnung "wall" stecken und einrasten lassen.
4. Montageplatte wieder umdrehen und an die gewünschte Montagestelle anhalten.
5. Montageplatte als Schablone verwenden und mit einem spitzen Stift die
gewünschten Bohrlöcher (
Abb. 9, pos. 5) anzeichnen.
6. Bohrungen durchführen.
7. Montageplatte an der W
and sicher befestigen.
Die Haken der Halteelemente müssen nach oben zeigen.
8. Pumpe von oben auf die Haken der Montageplatte aufsetzen.
9. Pumpe auf der Montageplatte nach unten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
10.
Durch Herunterdrücken der Haltelasche (Abb. 9, Pos. 6), kann die
Pumpe wieder aus der Montageplatte gelöst werden.
11. Montage der Anschlussleitungen (hydraulisch und elektrisch) durchführen:
Ä
Kapitel 6.3 „Hydraulische Installation“ auf Seite 46
Ä
Kapitel 6.4 „Elektrische Installation“ auf Seite 55.
Montage und Installation
45 417102276 Rev. 5-02.2020
