13.2 Mise à niveau - interface Bluetooth
Afin de pouvoir surveiller et commander la pompe à l’aide d’un smartphone, il est
nécessaire de monter une carte Bluetooth.
La pompe peut aussi bien être commandée avec ou sans carte Bluetooth.
Pour les pompes sans carte Bluetooth montée en usine, il est possible de
l’installer ultérieurement. V
oir
Ä
Chapitre 3.1 « Accessoires » à la page 34.
DANGER !
Risque d’électrocution
V
eillez à ce que l’alimentation électrique soit déconnectée et protégée
contre toute remise sous tension !
Le montage de la carte Bluetooth est décrit ci-après.

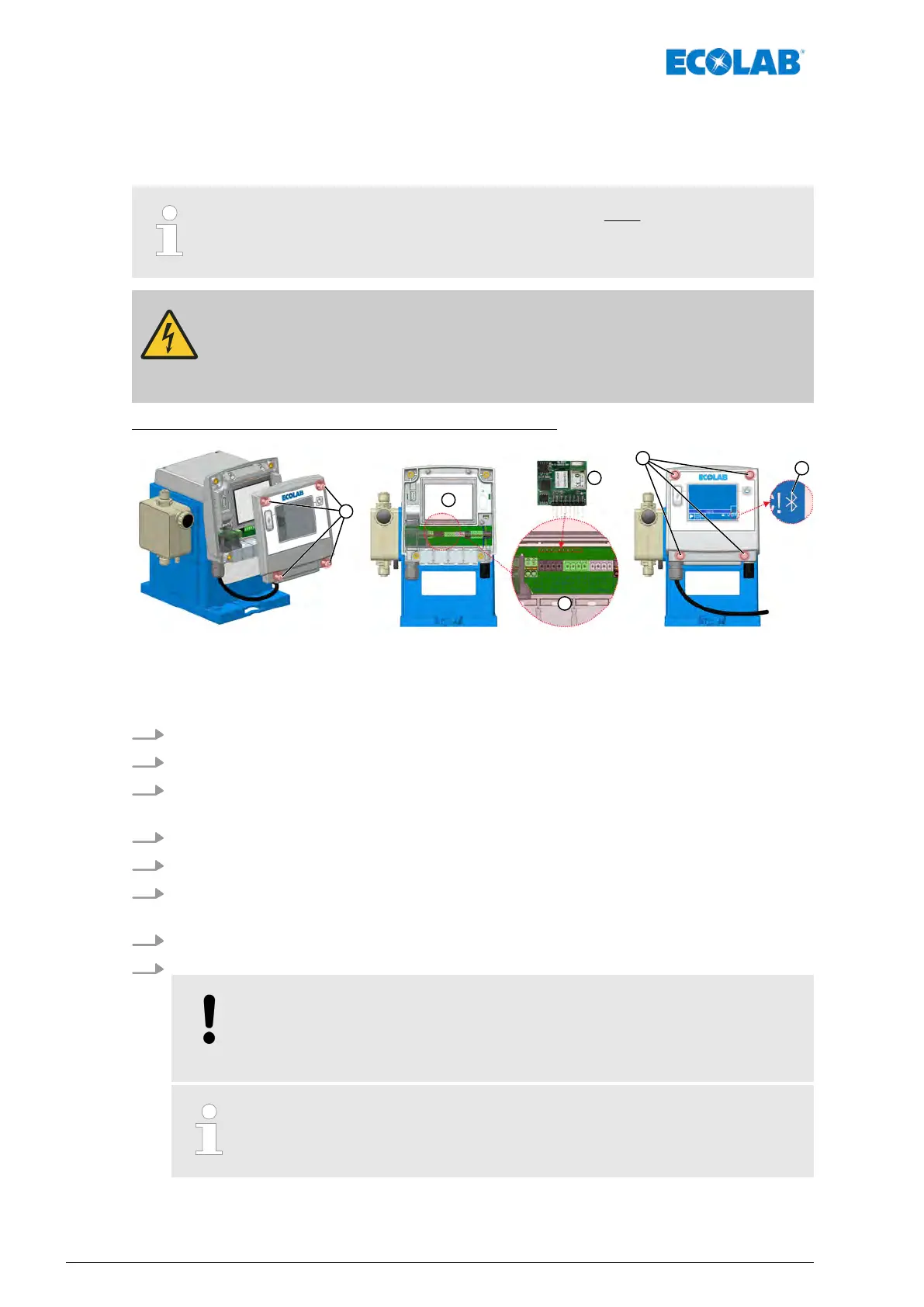

Fig. 106 : Mise à niveau avec carte Bluetooth
Numéro de commande de la carte Bluetooth :
Référence : 252080 (n° EBS : sur demande)
1. Desserrer les vis du couvercle (4 x repère 1) à l’aide d’une clé T
orx (TX25).
2. Retirer le couvercle (repère 2) en tirant vers l’avant.
3. Débrancher les fiches numérotées 4 à 5, 6 à 8, 10 à 13 et 14 à 17 afin de faire de la
place pour le montage de la carte Bluetooth (repère 4).
4. Enficher la carte Bluetooth (repère 4) dans le logement.
5. Rebrancher les fiches 4 à 5, 6 à 8, 10 à 13 et 14 à 17 dans le bon ordre.
6. Vérifier que le joint à l’arrière du panneau frontal n’est pas encrassé. Le cas échéant,
le nettoyer.
7. Poser le panneau frontal (repère 2) correctement sur le boîtier
.
8. Serrer les vis de fixation.
REMARQUE !
Le couple de serrage des vis de fixation de l’unité de commande est
d’env
. 1 Nm. Afin de ne pas endommager le filetage, il est
recommandé de serrer les vis à la main.
Lorsque la carte Bluetooth a été correctement montée, après la mise
en marche de la pompe, le symbole Bluetooth (
Fig. 106 , repère 9)
apparaît en bas à droite de l’écran.
Modification, mise à niveau, réparation
180417102276 Rev. 5-02.2020
