7.10.9 Relais d’alarme
V
ous pouvez définir ici le fonctionnement de la sortie d’alarme et le comportement de la
pompe en cas d’alarme. Le relais d’alarme peut servir à indiquer lorsque la pompe
s’arrête et si elle est arrêtée involontairement via l’écran. Avec cette fonction, l’état de
fonctionnement de la pompe peut être indiqué sur une unité de surveillance à distance.
L’entrée d’alarme externe est raccordée comme indiqué au
Ä
Chapitre 6.4 « Installation
électrique » à la page 58 , aux bornes 1, 2 et 3.
Observer les consignes suivantes :
n Contact sans tension (relais)
n T
ension externe max. : 230 V, C.A./C.C., max. 3 A.
n Message réserve : Contact ouvert/fermé env. 500 ms

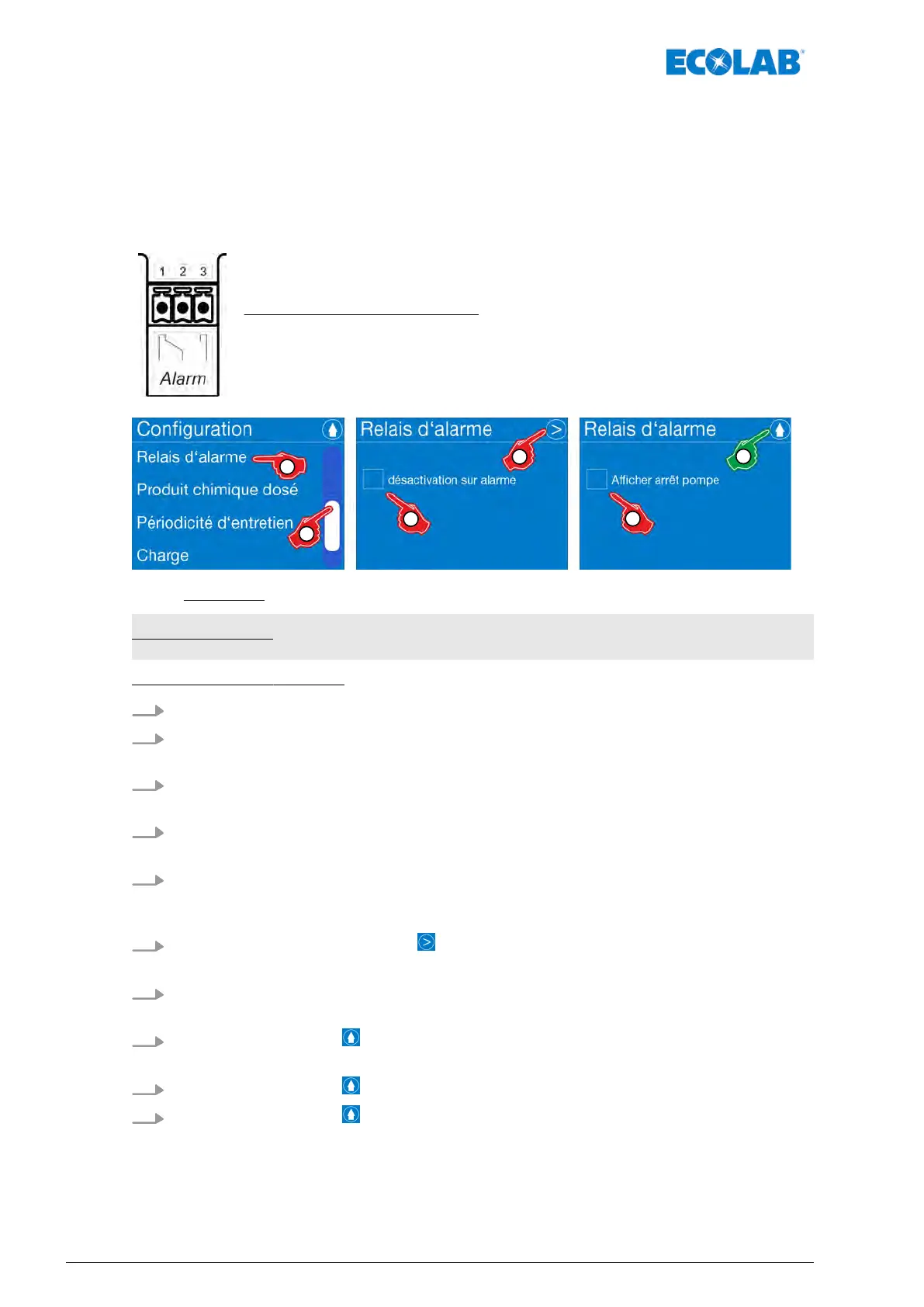

Fig. 58 : Configuration : Relais d’alarme
Réglage d’usine : Désactivé en cas d’alarme
[Relais d’alarme] réglage :
1.
Ouvrir le [Menu principal] :
Ä
Chapitre 7.7 « Menu principal » à la page 75
2.
Sélectionner [Configuration] :
Ä
Chapitre 7.10 « Vue d’ensemble - Configuration »
à la page 94
3. Faire défiler jusqu’à [Relais d’alarme] à l’aide de la barre de défilement sur le côté
droit de l’écran.
4. Sélectionner [Relais d’alarme] .
ð
L
’écran passe au réglage : [Relais d’alarme]
5. Si souhaité, sélectionner le champ de sélection « désactivé en cas d’alarme
» .
(en cas d’alarme la sortie d’alarme est « ouverte »)
ð
Le champ de sélection « désactivé en cas d’alarme » est marqué d’une coche ü.
6.
Appuyer sur la [T
ouche Suivant]
.
ð
L
’écran passe à l’invite « Afficher l’arrêt de la pompe ».
7. Si souhaité, sélectionner le champ de sélection « Afficher l’arrêt de la pompe
» .
ð
Le champ de sélection « désactivé en cas d’alarme » est marqué d’une coche ü.
8.
Appuyer sur la touche .
ð
Le réglage est sauvegardé et l’écran revient à la vue générale de configuration.
9.
Appuyer sur la touche pour revenir au [Menu principal].
10.
Appuyer sur la touche pour revenir à l’ [Affichage du fonctionnement].
