12.2.2 Tête de pompe 5 l/h

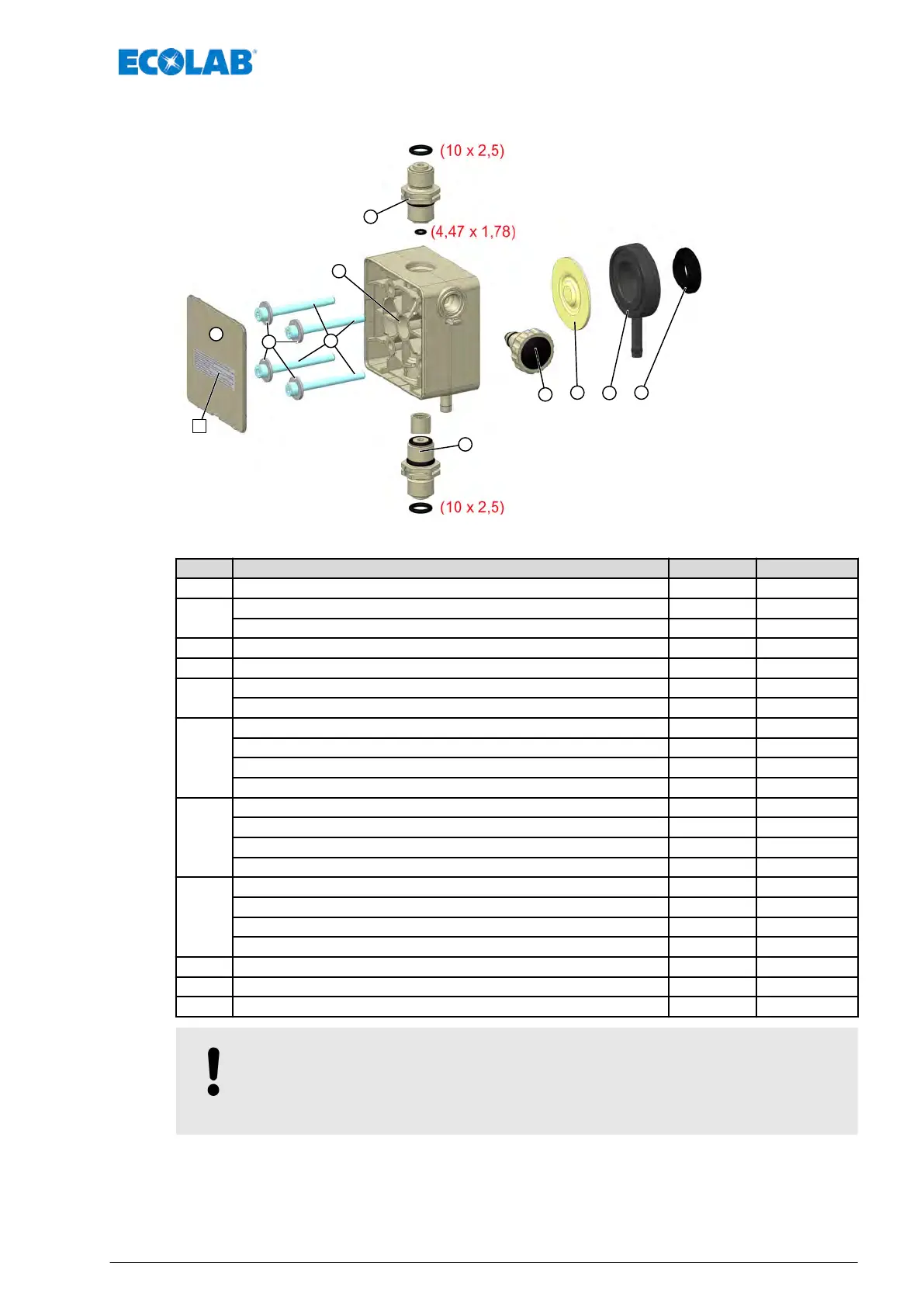

Fig. 100 : Sous-ensemble de rechange : Tête de pompe 5 l/h
Rep. Désignation Référence N° EBS
A Étiquette mise en service / couple de serrage (4 Nm) 34800327 sur demande
1
Plaque de recouvrement PP gris silex 35200180 sur demande
Plaque de recouvrement PVDF nature 35200181 sur demande
2 Vis à six pans creux, M5 x 50, DIN 912, V2A 413031127 sur demande
3 Rondelle, 5,3 x 15 1,6, DIN 9021, V2A 413501720 sur demande
4
Tête de pompe, 5 l/h, PP 35200107 sur demande
Tête de pompe, 5 l/h, PVDF 35200108 sur demande
5
Cartouche de soupape d’aspiration V3, PFC 252014 sur demande
Cartouche de soupape d’aspiration V3, PEC 252015 sur demande
Cartouche de soupape d’aspiration V3, DFC 252016 sur demande
Cartouche de soupape d’aspiration V3, DEC 252017 sur demande
6
Soupape d’aspiration / de refoulement, PFC-000 G3/8-G3/8-99 252010 sur demande
Soupape d’aspiration / de refoulement, PEC-000 G3/8-G3/8-99 252011 sur demande
Soupape d’aspiration / de refoulement, DFC-000 G3/8-G3/8-99 252012 sur demande
Soupape d’aspiration / de refoulement, DEC-000 G3/8-G3/8-99 252013 sur demande
7
Vis de purge PP/EPDM 252034 sur demande
Vis de purge PP/FKM 252035 sur demande
Vis de purge PV/EPDM 252036 sur demande
Vis de purge PV/FKM 252037 sur demande
8 Membrane 35200109 sur demande
9 Plaque intermédiaire 35200110 sur demande
10 Membrane de protection 35200137 sur demande
REMARQUE !
Lors du montage, le couple de serrage indiqué sur la tête de pompe est à
respecter impérativement !
V
oir aussi
Ä
Chapitre 14.6 « Couples de serrage » à la page 187
Pièces d’usure et de rechange
173 417102276 Rev. 5-02.2020
